Eco-Friendly

Nシリーズ

製品タイプ:

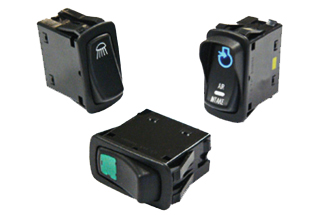

参照可能なロッカースイッチ

説明:

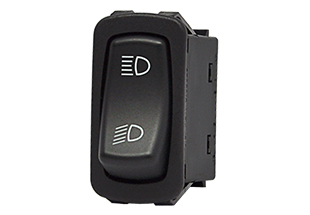

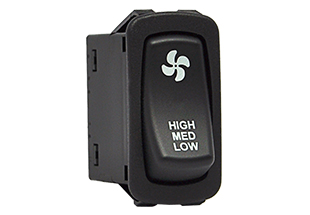

Nシリーズの参照可能なロッカースイッチは、従来の電気機械式制御の見た目と内蔵PCBが一体となり、CAN/LINベーススイッチに代わる柔軟でコスト効果の高いスイッチを提供します。 Nシリーズは、抵抗はしご型回路を使用することによって、最大144の個々のスイッチIDで構成されます。異なるIDは、個々の負荷に関連付けられた抵抗値を変更することによって実現しています。 個々の負荷は、スイッチが制御する特定の機能に割り当てることができます。 各スイッチはECUに接続され、選択されたアクチュエータポジションおよび制御対象の負荷を決定するスイッチIDを認識するアプリケーションソフトウェアが記述されます。 最終的な結果として、ハーネスの記述が簡略化され、多くのコストと時間を要するハーネス再設計の必要なしに特定の負荷を再配置できるようになるので、究極的な設計の柔軟性が得られます。

View Similar Products »

仕様

認証

承認規格なし

極数

1極

抵抗ID

(スイッチ負荷)
1020
1300
1620
2000
2430
2940
3570
4320
5230
6340
7870
10000

抵抗定数

(スイッチ状態)
1300
825
10000
6650
5320
3830

絶縁耐圧

1,250V RMS異極性
活電部とオペレータがアクセス可能な表面の間で3,750V RMS

絶縁抵抗

50メグオーム(最小)

基板材質

ポリエステル

アクチュエータスタイル

凸形ロッカー
大型レンズ付き照光式凸形ロッカー
バーレンズ付き照光式凸形ロッカー
ラージ/バーレンズ付き照光式凸形ロッカー

アクチュエータ材質

レンズ – ポリカーボネート
アクチュエータ – ナイロン66強化
ポリカーボネートアクチュエータでのレーザーエッチング

端子オプション

0.250 QCタブ
0.187 QCタブ

取り付け方法

スナップイン

取り付け穴の寸法

0.867" x 1.734"(22mm x 44mm)

付加価値

カスタムカラーおよび銘板
プログレッシブ回路
端子コネクタ(オプション)
ホールプラグ
