本製品について

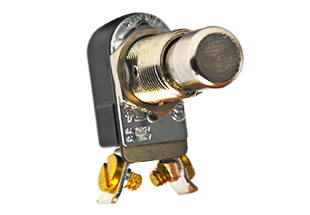

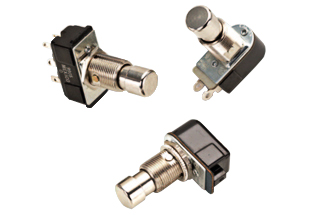

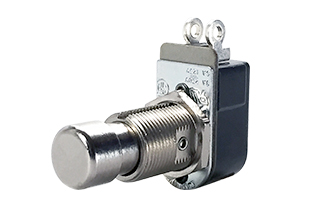

110/316Pシリーズのプッシュボタンスイッチは、単極または2極の高負荷AC/DC定格スイッチで、フットスイッチに適しています。切り替え可能でセルフクリーニングのクイックメーク、クイックブレーク接点機構を持っています。 110シリーズは汎用目的のスイッチで、コンパクトでも厳しい環境に対するソリューションです。 オルタネイトアクション、金属構造および大きな作動力(6~8ポンド)の組み合わせにより、このスイッチは音楽業界とAV市場での主要スイッチになっています。この多機能な単投または双投構造のスイッチはオルタネイトおよびモメンタリ回路で使用でき、端子と定格にはさまざまなオプションがあります。

認証

UL CSA

極数

単極および2極

定格

3A 250V
6A 125V

5A 250V
10A 125V
1/4 HP 125V

1A 250V
3A 125V

絶縁抵抗

100メグオーム(最小)

基板材質

フェノール

アクチュエータスタイル

ニッケルメッキプッシュボタン

アクチュエータ材質

真ちゅう/ニッケルメッキ

端子オプション

はんだラグ - 端部
はんだラグ - 底部
はんだラグ
ネジ端子
リード線

取り付け方法

ブッシング取り付け

取り付け穴の寸法

0.500インチ直径;12.70mm 直径

付加価値

ブッシング付属品
リード線長のカスタマイズ
ストリップ線長のカスタマイズ
