TIL、TIG、TIH、TIIシリーズ:ティペット

製品タイプ:

フルサイズロッカースイッチ

説明:

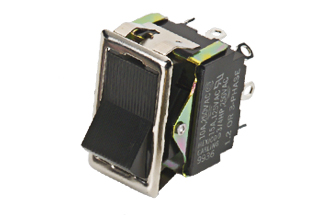

TIシリーズティペットロッカースイッチは、単極(TIL)、二極(TIG)、三極(TIH)、および四極(TII)のバージョンがあります。 ティペットシリーズは、伝統的なスタイルのロッカースイッチで、シールドバージョンと非シールドバージョンがあります。 これらのスイッチは、わずかな環境保護の要件に関係なく汎用の用途での使用に適しています。ナイロン製のスナップインまたはネジ取り付けブラケットの2種類があります。 これらのスイッチはAC定格で、低電圧DCの用途にも適しています。 単投または双投モメンタリおよびオルタネート回路があり、さまざまなロッカースタイルと色が用意されています。 この汎用スイッチには、国際認定機関の認証および特定の回路における26アンペアの定格があります。

View Similar Products »

仕様

認証

UL CSA VDE(特定の回路)

極数

1、2、3、および4極

定格

10A 25OVAC
15A 125VAC
3/4HP 125~250VAC

20A 125~277VAC
1 1/2HP 125VAC
2HP 250VAC

3A 250VAC
6A 125VAC
1/4HP 125~250VAC

10A 250VAC
15A 125VAC
12(6)A 250VAC T85

絶縁耐圧

1,000 V RMS(最小)

絶縁抵抗

100メグオーム(最小)

基板材質

フェノール

アクチュエータスタイル

クロス鋸歯状ロッカー
フラットセンターロングラインロッカー付きスムーズロッカー
スムーズアングルロッカー
ロングナロースムーズロッカー
カーブマットロッカー
カーブスムーズロッカー
ウィッチハットパドル
ナローウィッチハットパドル
トグル

アクチュエータ材質

ナイロン

ベゼル材質

ナイロンまたは鋼

端子オプション

はんだラグ
0.250 QCタブ
0.187 QCタブ
ネジ端子
リード線
PC端子

取り付け方法

スナップインまたはネジ取り付け

取り付け穴の寸法

0.830" x 1.450"(21.08mm x 36.83mm)

付加価値

カスタムカラーおよび銘板
コネクタ付きリード線
撥水機能
特殊回路(2回路およびプログレッシブ回路を含む)
特殊接点メッキ
その他の詳細

リソース

Switches - Accessories

アプリケーション

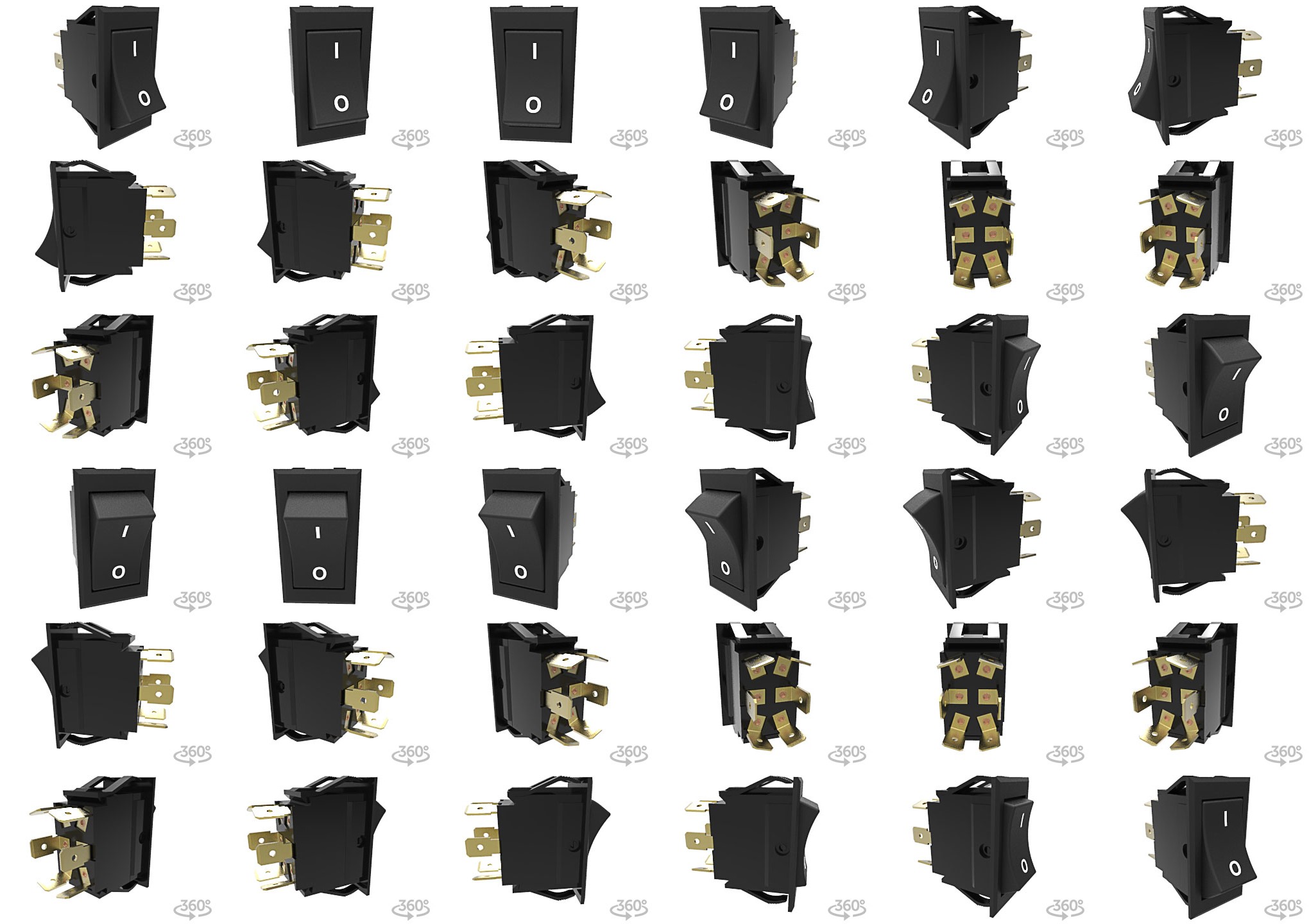

3Dファイル
