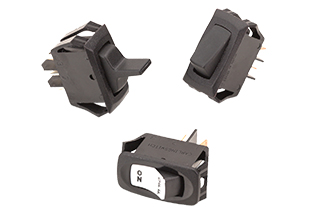

Rシリーズ: コルベット

製品タイプ:

ミニチュアロッカースイッチ

説明:

Rシリーズコルベット単極ロッカースイッチは、スナップイン型の美しいミニチュアスイッチです。特許取得済みの取り付け耳設計により、このスイッチはさまざまな標準パネルカットアウトに取り付けることができます。モメンタリおよびオルタネート単投または双投回路、さまざまな端子、銘板オプションに加えて、低コストの"ON"インジケータである弊社独自のカーブ2色モデルVisiロッカー®を始めとする多くの色とスタイルのバラエティがオプションとして用意されています。

発売以来、コルベットスイッチはミニチュアスイッチ市場における多用途性と性能のバロメータになりました。セルフクリーニング接点と国際承認を特徴とし、さまざまな回路、定格、およびアクチュエータオプションのバリエーションがあり、電化製品、HVAC、オフィス照明、輸送、市販食品、園芸用品などの幅広い市場で高い人気を博しています。

View Similar Products »

仕様

認証

UL CSA VDE

極数1極
定格

10A 250 VAC
16A 125VAC
3/4HP 125~250VAC

8A 250VAC
12A 125VAC
1/2HP 125~250VAC

5A 277VAC
10A 125VAC
10A 30V
8A 14VT

10A 250VAC
16A 125VAC

10A 250VAC
16A 125VAC
10(4)A 250VACu T85

10A 250VAC
16A 125VAC
10(4)A 250VACu T85

10A 250 VAC
16A 125VAC
3/4HP 125~250VAC
10(4)A 250VACu T85

絶縁耐圧

1,000 V RMS(最小)

絶縁抵抗

100メグオーム(最小)

基板材質

ナイロン

アクチュエータスタイル

モメンタリロッカー
パドル
単色コルベットロッカー
2色Visiロッカー®

アクチュエータ材質

フェノールまたはナイロン

端子オプション

0.250 QCタブ
はんだラグ
リード線

取り付け方法

スナップイン

取り付け穴の寸法

0.480" x 1.072"(12.19mm x 27.23mm)

付加価値

カスタムカラーおよび銘板
その他の定格
コネクタ付きリード線
その他の詳細

リソース

アプリケーション

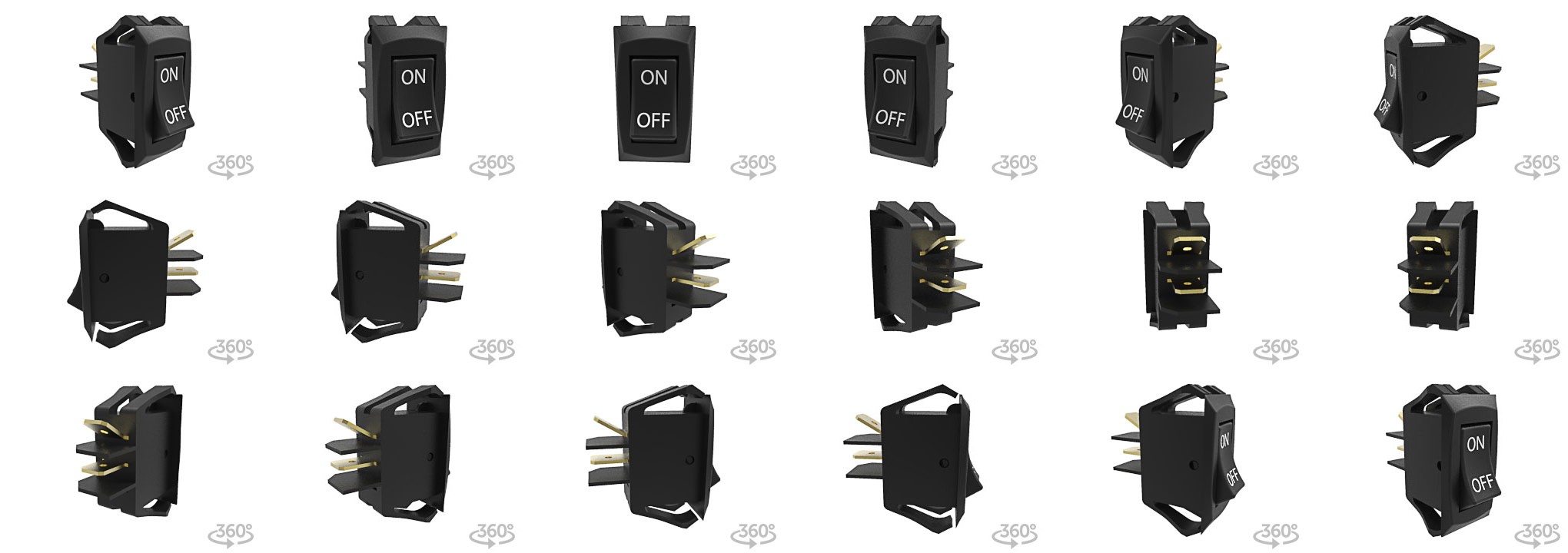

3Dファイル
