1Sシリーズ

製品タイプ:

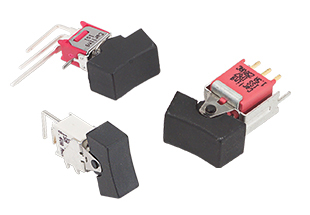

PC取り付け型ミニチュアおよびサブミニチュアロッカースイッチ

説明:

1Sファミリのサブミニチュアロッカースイッチは、次の3種類のスイッチシリーズで構成されています。

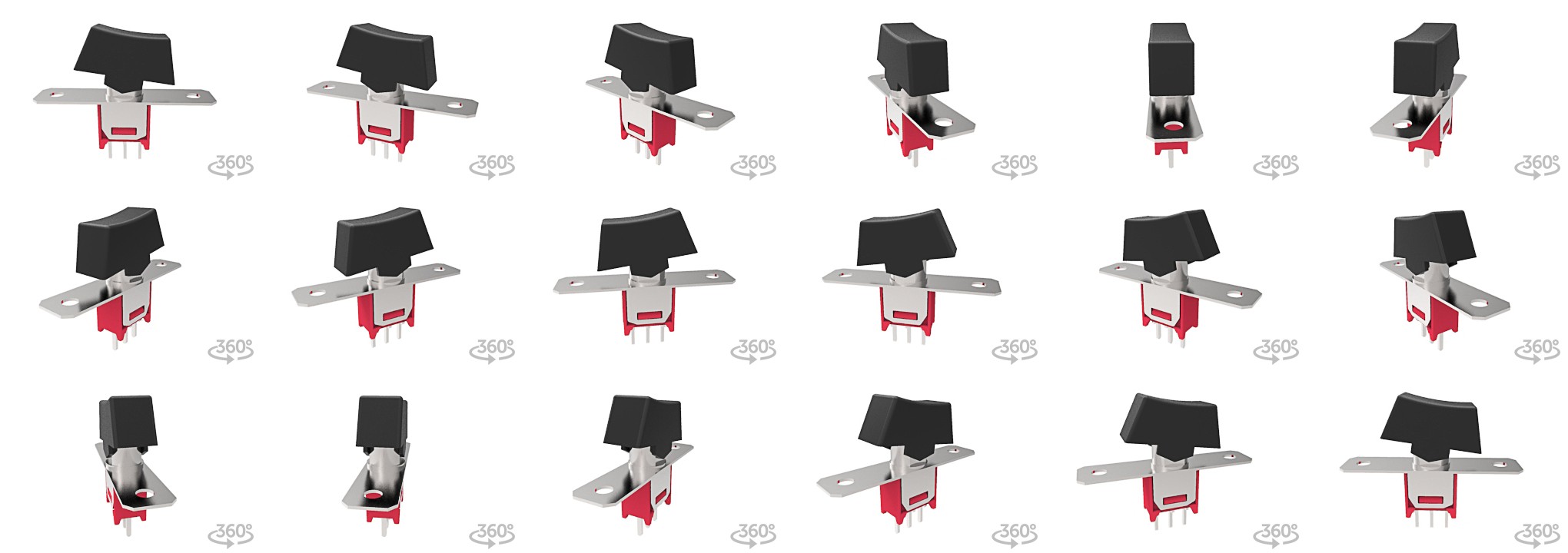

  • 1S1シリーズサブミニチュアロッカースイッチ

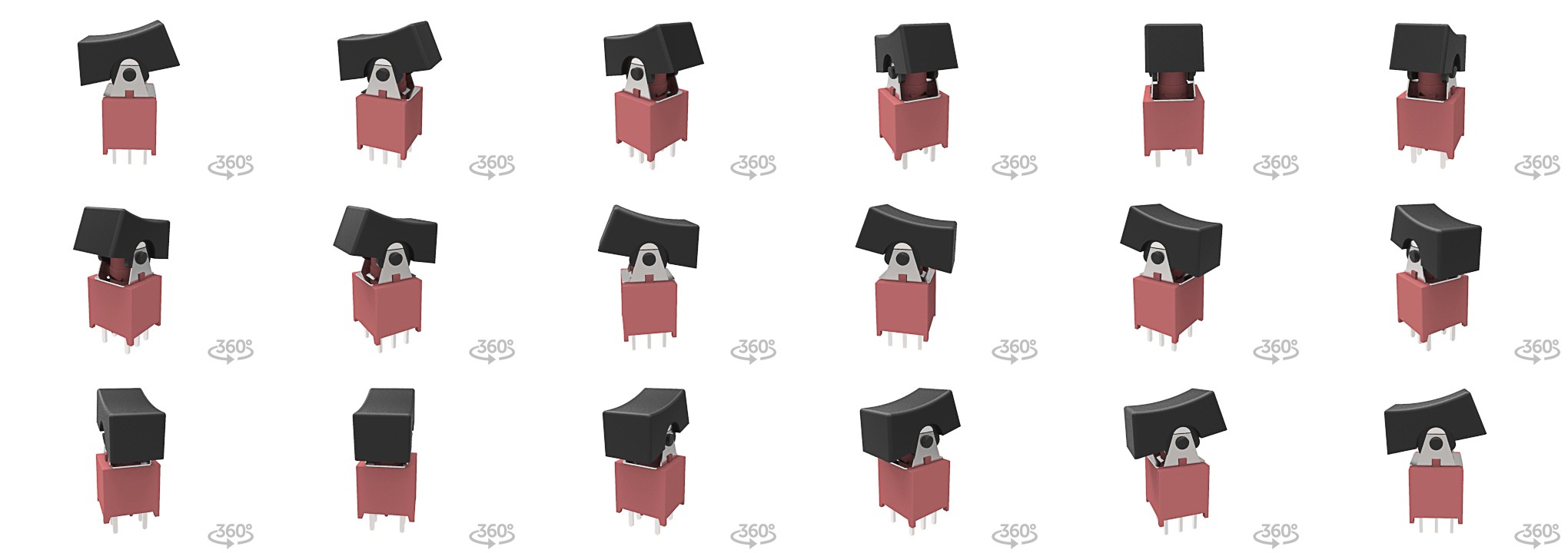

  • 1SSシリーズシールドサブミニチュアロッカースイッチ
  • 1SMシリーズ表面実装シールドサブミニチュアロッカースイッチ

これらのPC取り付け型サブミニチュアロッカースイッチシリーズには、さまざまな定格、回路、接点素材、端子メッキ、およびアクチュエータ色が用意されています。

1SSシリーズおよび1SMシリーズは、IP67認定を受けているシールドスイッチです。1S1シリーズのスイッチにはULおよびCSAの承認規格が含まれています。 1Sファミリスイッチの全シリーズは、-30°C~+85°Cの温度に対応し、いずれもPC取り付けが可能です。 1SMシリーズは表面実装型です。

View Similar Products »

仕様

認証

1S1シリーズ:UL、CSA
1SSシリーズおよび1SMシリーズ:IP67

極数

1S1シリーズおよび1SSシリーズ:1~2極
1SMシリーズ:1極

定格

3A @ 125 VACまたは28VDC
1.5A @ 250VAC

最大0.4VA @ 最大20V(AC/DC)

絶縁耐圧

1500ボルトRMS @ 海平面

絶縁抵抗

1000メグオーム(最小)

ケース材質

全UL94 V-0
1S1シリーズ:ジアリルフタレート(DAP)
1SSシリーズ:ガラス強化ナイロン6/6、防炎、熱安定化
1SMシリーズ:ガラス強化ナイロン4/6、防炎、熱安定化

ロッカー材質

1S1シリーズ:ナイロン(UL94V-0))
1SSおよび1SMシリーズ:ナイロン、黒
標準、内部Oリング、シールド

ブッシング材質

1S1シリーズ:真鍮、ニッケルメッキ
1SSシリーズ:ガラス強化ナイロン6/6、防炎、熱安定化(UL94V-0)
1SMシリーズ:ガラス強化ナイロン4/6、防炎、熱安定化(UL94V-0)

ハウジング材質

1S1シリーズ:ステンレス鋼

スイッチサポート

1S1および1SMシリーズ:真鍮、スズメッキ

端子オプション

はんだラグ
PCB
PC取り付け
スナップイン、Uブラケット

取り付け穴の寸法

寸法および詳細については、上記のPDF eライブラリファイルを参照してください
