VMシリーズ

多重化オペレーターコントロールモジュール

VMシリーズは、建設機械、農業機械、商用車に最適な多重化されたオペレーターコントロールモジュールです。IP68に準拠した頑丈な構造で、オープンキャブやクローズドキャブの環境で使用でき、業界標準のSAE J1939 CANバスプロトコルに接続できます。

マルチプレックススイッチは、従来のワイヤーハーネスの複雑さとコストを削減し、製品の寿命と信頼性を向上させ、組み立て効率を向上します。

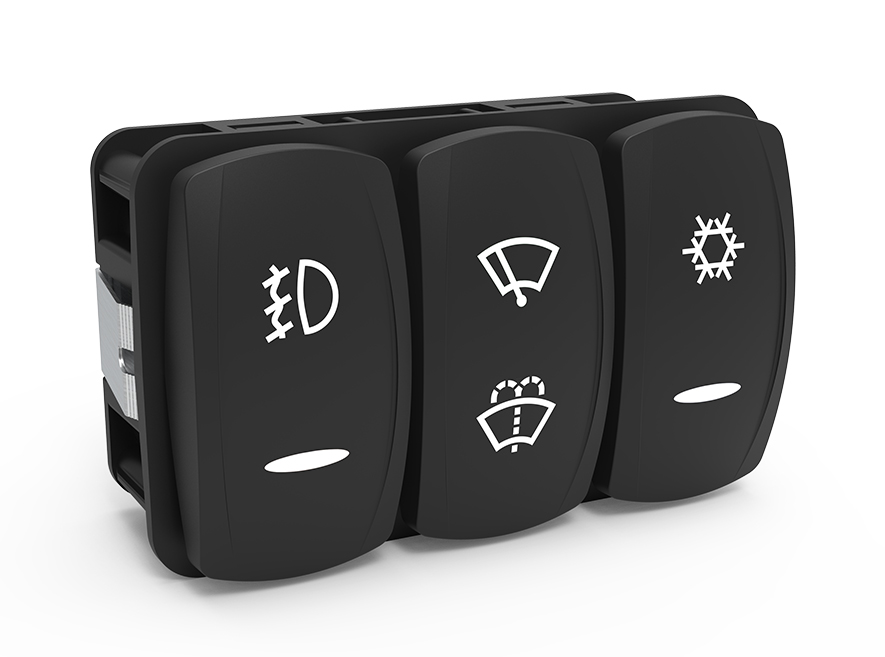

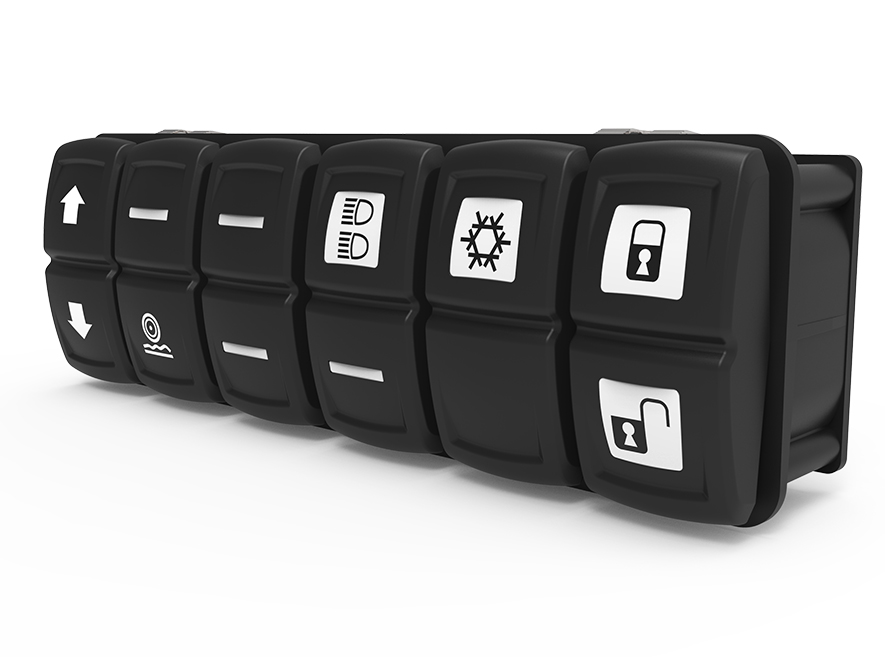

VMシリーズは、世界的に成功しているCarlingコンチュラ®スイッチシリーズと共同で開発され、従来のロッカースイッチの外観と操作性を保ちながら、マルチプレックス製品のメリットがあります。3ポッド構成と6ポッド構成の2種類があります。

動作電圧	12VDCまたは24VDC
通信	マスター：CAB 2.0b (SAE J1939)
電気的耐久性	最低250Kのオペレーション (Tminで50Kサイクル、Tnomで150Kサイクル、Tmaxで50Kサイクル)
イルミネーション	単色LED レッド、グリーン、アンバー、ブルー、ホワイトイルミネーションテーブル（各スイッチポジション用）
調光	LEDの調光はCANバスを通じてECUからコントロールされます
接続方法	ドイツ式DTシリーズ　4および6ピン
操作可能温度	（-40°C）から+ 85°Cまで
熱サイクル	IEC 60068-2-14テストNb、-40°C〜85°C、各8時間の2サイクル
衝撃	IEC 60068-2-27, 500m/s2で3軸各方向に3回（合計18回）の衝撃を11msで与える
連続衝撃	IEC 60068-2-27, 400m/s2で6msの間、3軸各方向に100回（合計600回）の衝撃を与える
一般振動	IEC 60068-2-6, 5-500 Hzの掃引正弦波 +/-振幅±15mm、5g、各面20サイクル
耐薬品性	ISO 16750-5 Method II (エンジンオイル、油圧オイル、ディーゼル燃料、グリース、尿素のTmax値)
シーリング保護	IP68準拠のフロントパネルとバックパネル（接続時）伝導性トランジェント： VM3: ISO 7367, Annex A, およびISO 16750-2, section 4.6.3 & 4.6.4に基づく応用レベルIV。 VM6: ISO 7637-2:2004、付属書 A 表 A2（24V システム用）、レベル 3 以上
