Eco-Friendly

Gシリーズ

製品タイプ:

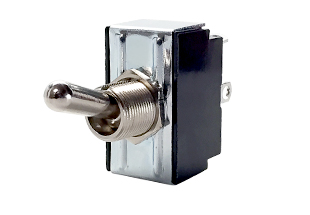

ヘビーデューティAC定格トグルスイッチ

説明:

Gシリーズのトグルスイッチは、スローメーク、スローブレーク接点機構が特徴です。 これらはAC定格ですが、低電圧のDC定格アプリケーションにも適しています。 業界標準の0.500インチ（12.70mm）直径の取り付け穴を使用します。これらのスイッチは広範囲のモメンタリおよびオルタネイトの単投回路または双投回路、端子、およびブッシング/トグル構造で使用できます。

データシートをダウンロードする > 見積/サンプルのご依頼
View Similar Products »

仕様

認証

UL CSA VDE（回路条件付き）

極数

単極および2極

定格

10A 250VAC
15A 125VAC
3/4HP 125～250VAC

3A 250VAC
6A 125VAC
1/4HP 125～250VAC

12A 250VAC
17A 125VAC
1HP 250VAC

20A 250VAC

20A 125～277VAC
1 1/2HP 125VAC
2HP 125～250VAC

10A 250VAC
15A 125VAC
12(6)A 250VAC T85
1/4HP 125～250VAC

絶縁耐圧

1,000 V RMS（最小）

絶縁抵抗

100メグオーム（最小）

基板材質

フェノール

アクチュエータスタイル

金属バットトグル（種々の長さあり）
プラスティックチゼルトグル（種々のスタイルあり）

アクチュエータ材質

真ちゅう/ニッケルメッキまたはポリカーボネート

ブッシング材質

真ちゅう/ニッケルメッキまたはポリカーボネート

端子オプション

0.250 QCタブ
0.187 QCタブ
はんだラグ
リード線
ネジ端子
PC端子

取り付け方法

ブッシング取り付け

取り付け穴の寸法

0.500インチ直径；12.70mm 直径

付加価値

特殊接点メッキ
プログレッシブ回路
特殊定格
ブッシング付属品
ネオプレンシール
その他
