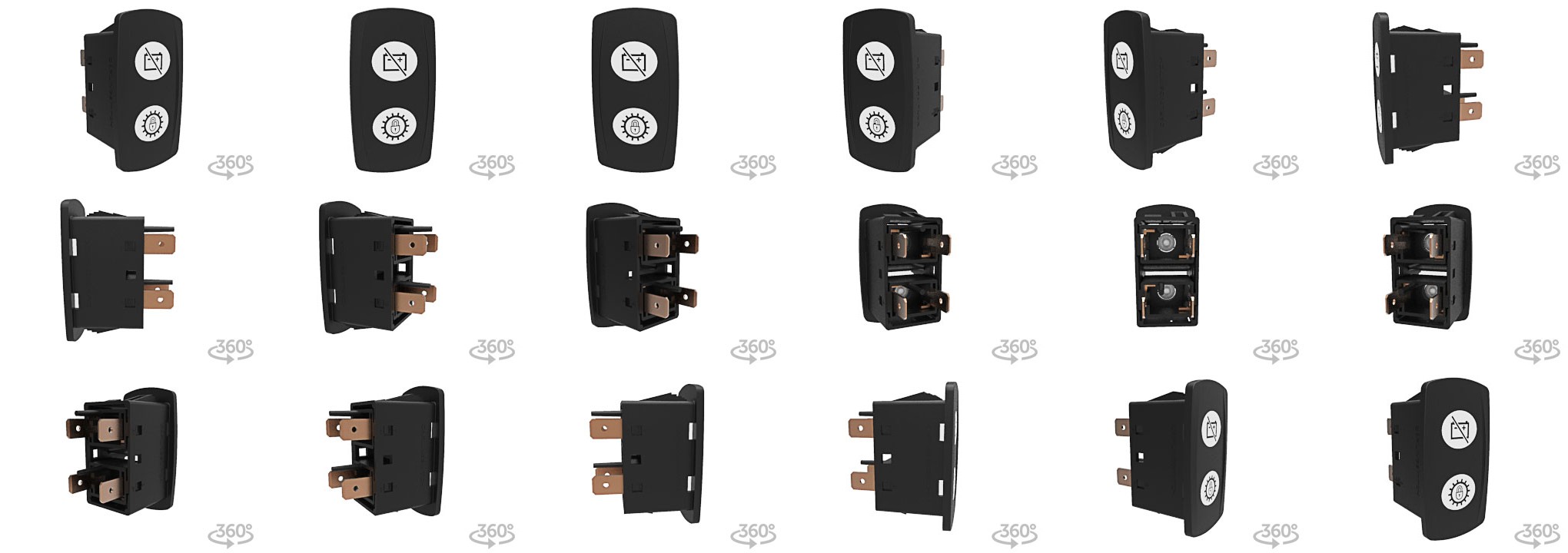

本製品について

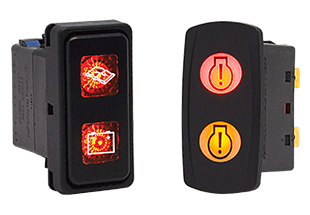

照光式プラグは、モジュラーおよび柔軟なVシリーズコンチュラシステムに対する追加の設計オプションを提供します。これは、着脱/交換可能なランプ、コンチュラスタイル、およびLED照光(1つまたは2つのレンズ)で提供されます。 コンチュララインのロッカースイッチと同じカットアウトを使用した新しいVシリーズの照光式プラグにも、最大1/2"のパネル厚に対応する独自のパネル保持系があります。 3つのスタイルのハウジング(フラッシュ、レイズパネル、楕円)は、ほとんどのダッシュボードパネルとシームレスに統合します。一体型の二極コネクタによってシンプルで経済的な取り付けも可能となっています。

ランプ定格

ネオン
125 VAC
250 VAC

白熱
3V~24V

LED
2VDC~24VDC

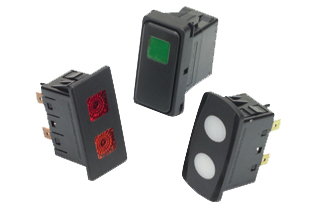

ハウジングスタイル

フラッシュブラケット(コンチュラIIおよびIIIスタイル)
レイズベゼル(コンチュラXおよびXIスタイル)
楕円ベゼル(コンチュラVスタイル)

基板材質

ナイロン

ブラケット/ベゼル材質

ナイロン

レンズ材質

ポリカーボネート

端子

0.250 QCタブ

取り付け方法

スナップイン

取り付け穴の寸法

0.83" x 1.45"(21.08mm x 36.83mm)

付加価値

カスタムカラーおよび銘板
一体型の二極コネクタ(オプション)
ハウジングモジュールとランプモジュールは個別注文可
