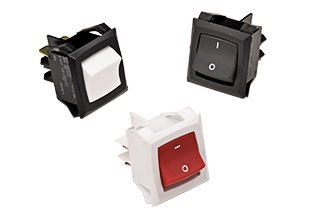

RGSCシリーズ: スーパーコルベット

製品タイプ:

ミニチュアロッカースイッチ

説明:

RGSCシリーズスーパーコルベットロッカースイッチは、高い電気定格と高突入機能を備えたコルベットスタイルの二極回路構造です。これらのスイッチは、最大125アンペアのピーク突入電流を処理できます。 Carlingの特許取得済みの取り付け耳設計により、これらのスイッチは、さまざまな標準パネルカットアウトに取り付けることができます。 オルタネート単投または双投回路を特徴とし、さまざまな端子、銘板オプション、ロッカーカラー、およびスタイルが用意されています。

View Similar Products »

仕様

認証

UL CSA VDE

極数

1極および2極

定格

15A 250VAC
20A 125VAC
3/4HP 125~250VAC

10A 250VAC 3/4HP
15A 125VAC 3/4HP
6A 277VAC 3/4HP

15A 250VAC
20A 125VAC

15A 250VAC
20A 125VAC
14(6) 250VAC

15A 250VAC
20A 125VAC
3/4HP 125~250VAC
14(6) 250VAC

絶縁耐圧

1,000 V RMS(最小)

絶縁抵抗

100メグオーム(最小)

基板材質

ナイロン

アクチュエータスタイル

単色ロッカー
単色パドル

アクチュエータ材質

ナイロン

端子オプション

0.250 QCタブ
はんだラグ
リード線

取り付け方法

スナップイン

取り付け穴の寸法

0.866" x 1.182"(22mm x 30mm)
0.872"および1.00" x 1.072"および1.125"(22.15mmおよび25.4mm x 27.23mmおよび28.58mm)

付加価値

カスタムカラーおよび銘板
その他の定格
標準または欧州ベース
その他の詳細

リソース

アプリケーション

3Dファイル
