3Mシリーズ

製品タイプ:

PC取り付け型ミニチュアおよびサブミニチュア押しボタンスイッチ

説明:

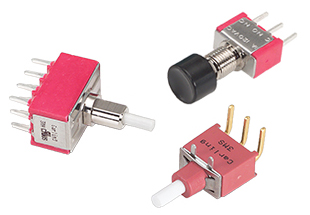

3Mファミリのミニチュア押しボタンスイッチは、次の3種類のスイッチシリーズで構成されています。

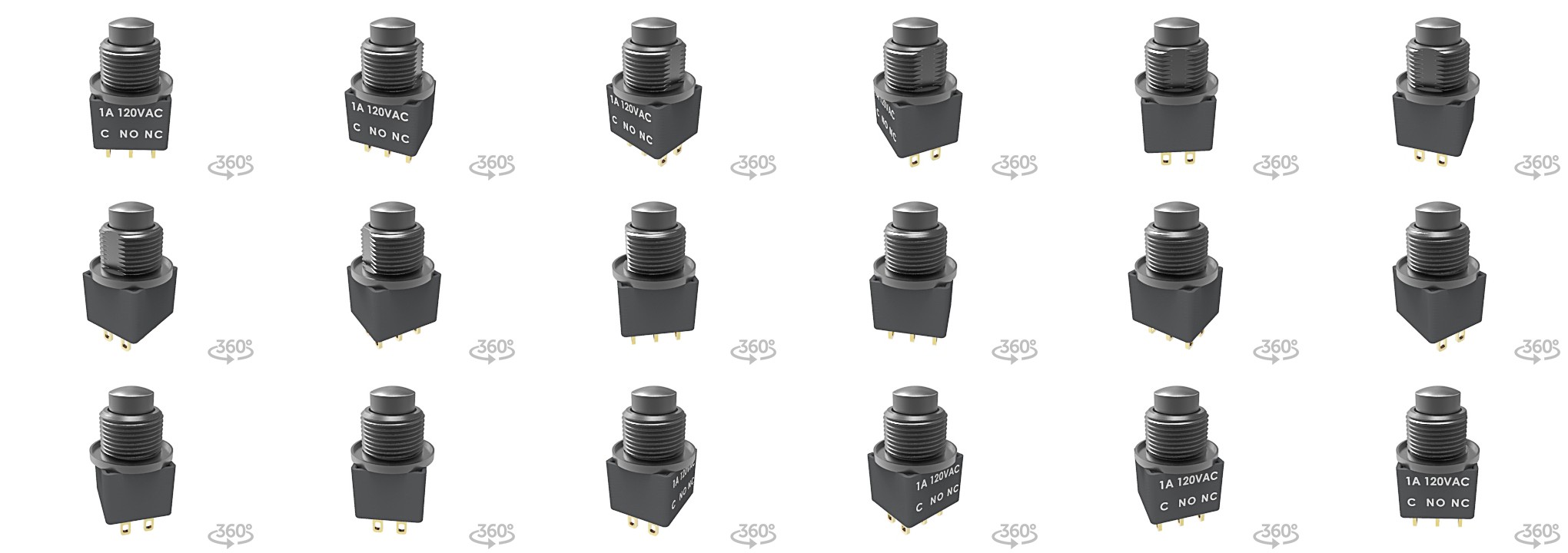

  • 3MNシリーズスナップアクションミニチュア押しボタンスイッチ
  • 3MSシリーズシールドスナップアクションミニチュア押しボタンスイッチ
  • 3MAシリーズオルタネイトアクションミニチュア押しボタンスイッチ

これらのPC取り付け型サブミニチュア押しボタンスイッチシリーズには、さまざまな定格、回路、接点素材、端子メッキ、押しボタンスタイル、およびオプションのカラーキャップが用意されています。

3MSシリーズは、ULおよびCUL承認ならびにIP68認定を受けているシールドスイッチです。 3MNおよび3MAシリーズのスイッチにはULおよびCULの承認規格が含まれています。3Mファミリスイッチの全シリーズは、-30°C~+85°Cの温度に対応し、いずれもPC取り付けが可能です。

View Similar Products »

仕様

認証

3MNシリーズおよび3MAシリーズ:UL、CUL
3MSシリーズ:UL、CUL、IP68

極数

3MNシリーズおよび3MSシリーズ:1~2極
3MAシリーズ:1~4極

定格

1A @ 120 VACまたは28VDC

6A @ 125 VACまたは28VDC
3A @ 250VAC

最大0.4VA @ 最大20V(AC/DC)

絶縁耐圧

1500ボルトRMS @ 海平面

絶縁抵抗

1000メグオーム(最小)

アクチュエータスタイル

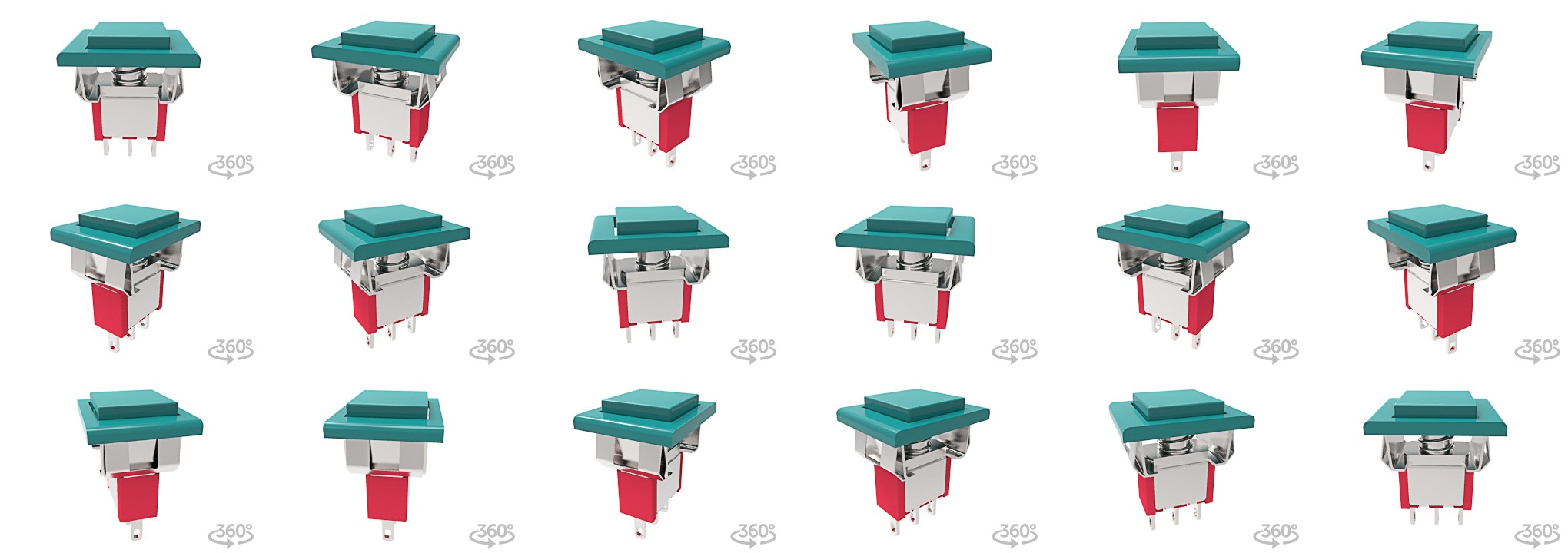

正方形押しボタン
プランジャ押しボタン

ケース材質

全UL94 V-0
3MNシリーズおよび3MAシリーズ:ジアリルフタレート(DAP)
3MSシリーズ:ガラス強化ナイロン6/6、防炎、熱安定化

プランジャ材質

3MNシリーズ:熱可塑性ポリエステル、黒
3MSシリーズおよび3MAシリーズ:ガラス強化ナイロンまたはガラス強化ポリエステル(UL94V-0)

ブッシング材質

3MNシリーズ:真鍮、ニッケルメッキ
3MAシリーズ:亜鉛、ニッケルメッキ

ハウジング材質

3MNシリーズおよび3MAシリーズ:ステンレス鋼

スイッチサポート

ステンレス鋼

端子オプション

はんだラグ
PCB
PC取り付け
スナップイン、Uブラケット
ワイヤラップ

取り付け穴の寸法

寸法
および詳細については、上記のPDF eライブラリファイルを参照してください
