3M 系列

产品类型:

PC 安装小型和超小型按钮开关

说明:

3M 系列小型按钮开关由三个开关系列组成

  • 3MN 系列速动小型按钮开关

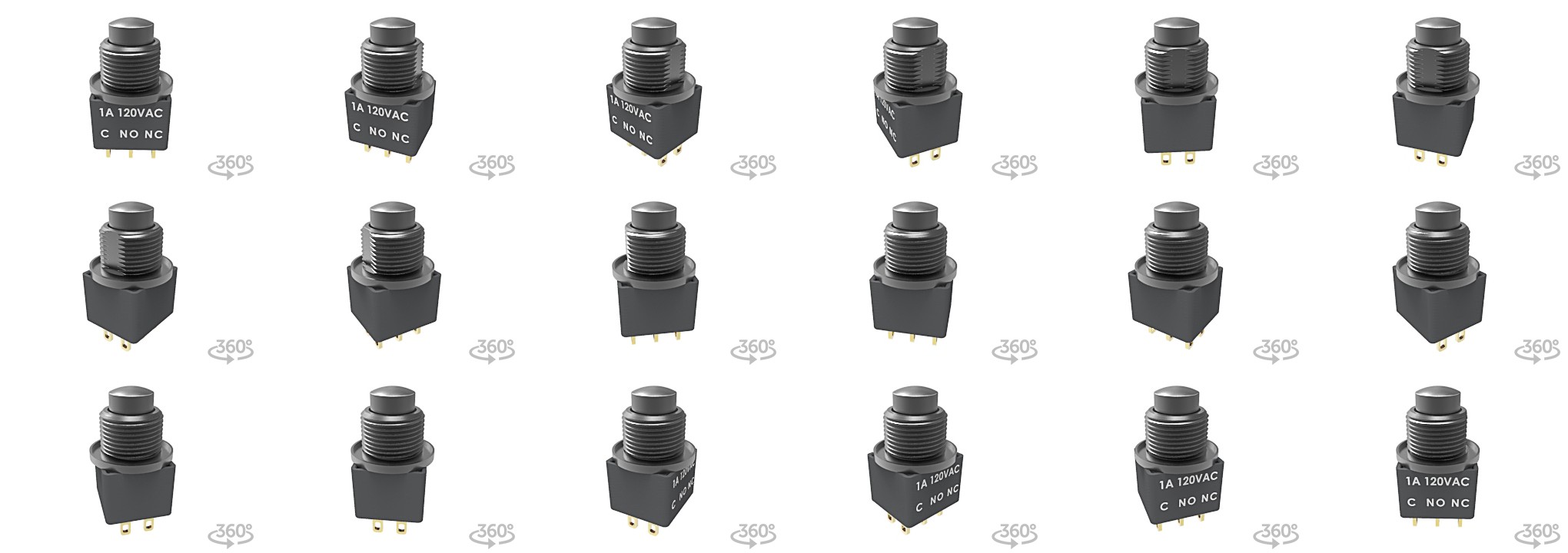

  • 3MS 系列密封速动小型按钮开关
  • 3MA 系列交替动作小型按钮开关

PC 安装超小型按钮开关系列提供了各种额定值、电路、触点材料、端子镀层、按钮样式以及可供选择的盖颜色。

3MS 系列密封开关均已通过 UL CUL 认证以及 IP68 防护等级测试。3MN 3MA 系列开关已通过 UL CUL 机构认证。所有的 3M 开关系列均可承受 -30°C +85°C 的温度,且均提供 PC 安装。

View Similar Products »

技术参数

认证

3MN 系列和 3MA 系列:UL、CUL
3MS 系列:UL、CUL 和 IP68

极数

3MN 系列和 3MS 系列:1-2 极
3MA 系列:1-4 极

额定值

1A @ 120 VAC 或 28VDC

6A @ 125 VAC 或 28VDC
3A @ 250VAC

0.4VA max @ 20V max (AC/DC)

绝缘强度1500 伏特 RMS / 海平面
绝缘电阻1000 兆欧(最小)
驱动器样式

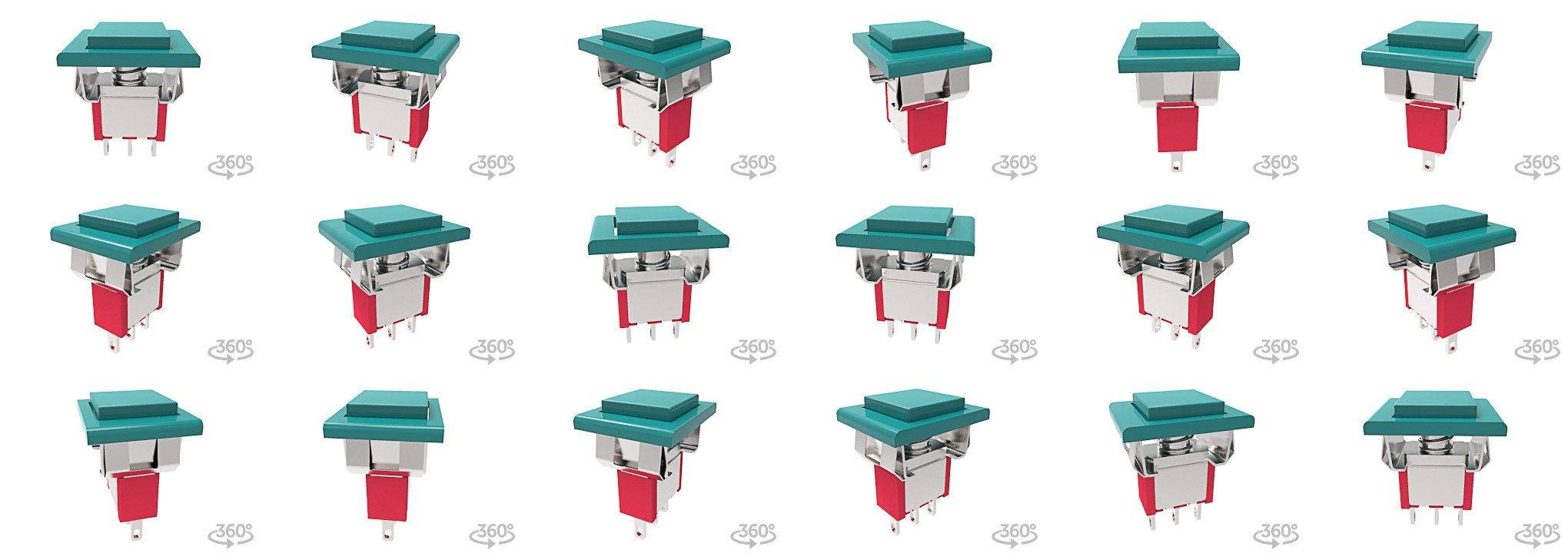

方形按钮
活塞式按钮

外壳材料

均符合 UL94 V-0 标准
3MN 系列和 3MA 系列:苯二甲酸二烯丙酯 (DAP)
3MS 系列:玻璃填充尼龙 6/6,防火,热稳定

柱塞材料

3MN 系列:热塑性聚酯,黑色
3MS 系列和 3MA 系列:玻璃填充尼龙或玻璃填充聚酯 (UL94V-0)

套管材料

3MN 系列:黄铜,镀镍
3MA 系列:锌,镀镍

外壳材料3MN 系列和 3MA 系列:不锈钢
开关支架不锈钢
端子选件

焊片
PCB
PC 安装
卡入式,U 型支架
绕接

安装孔尺寸

请参见上面的 PDF 电子文档库文件来获取尺寸
及其它信息
