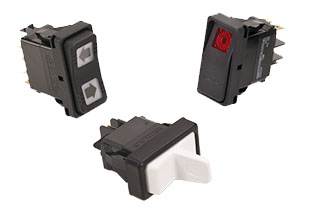

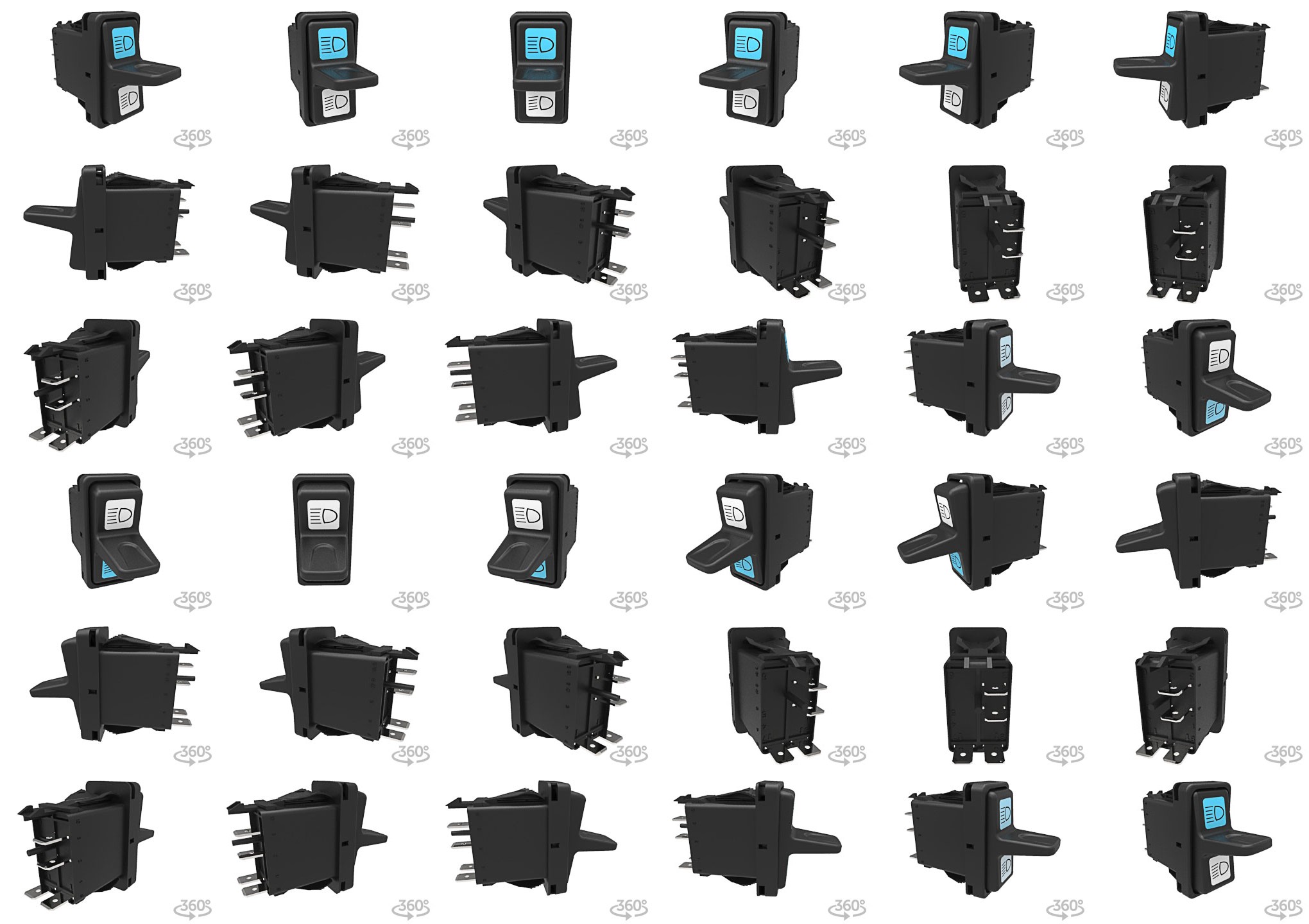

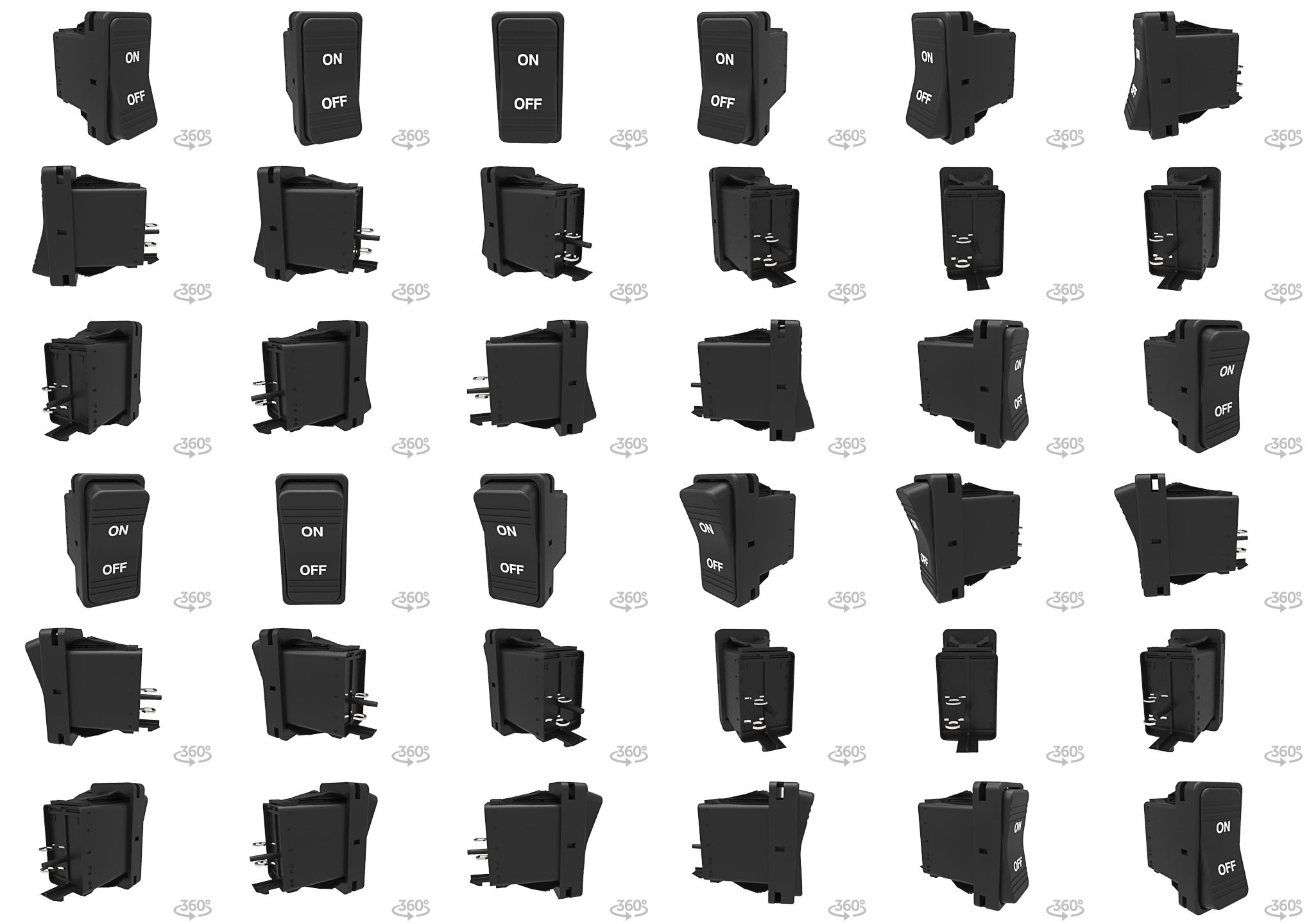

V 系列 - Contura X、XI 和 XII

密封型摇键开关

V 系列 Contura X、XI 和 XII 卡入式摇键/桨形开关可提供多种独特的选项，包括额定值、电路、颜色、照明和符号。这些单极或双极开关的驱动器可拆卸且样式与颜色各异，可使用方形镜片或条形镜片照明。驱动器和方形镜片还可单独于基座组件购买和储存。

Contura X、XI 和 XII 还带有一个凸起支架/边框，可防止开关意外驱动。为增强压印镜片符号的耐用性，可采用单片式或双片式方形镜片。可使用可选的插入式端子连接器对线束进行预接线。

Contura 开关中仅前面板组件带有密封选件，此类开关获得了 IP66 和 IP68 认证 – 对粉尘以及长期的喷水和加压浸水具有完全防护能力，并通过 UL1500 船用产品点火保护试验的认证。这些开关具有抗振、耐冲击、耐热冲击、防潮和耐盐雾的特点。温度额定值为 -40°C 至 85°C。

认证	UL CSA
极数	1-2 极
额定值	10A 250VAC 15A 125VAC 1/2HP 15A 125VAC 1/2HP 12(2)A 125VAC uT85 15A 125VAC 1/2HP 12(6)A 125VAC T85 10A 250VAC 15A 125VAC 1/2HP 125-250VAC 12(2)A 250VAC uT85 10A 250VAC 15A 125VAC 1/2HP 125-250VAC 12(6)A 250VAC T85 15A 24V 20A 18V 20A 12V 20A 6V 20A 3V
绝缘强度	2,000 V RMS（相反极性） 4,000 V RMS（带电部件与操作员可接触表面之间）
绝缘电阻	50 兆欧（最小）
基础材料	聚酯
驱动器样式	带沟槽式手指牵引的凹面或凸面摇键带光滑表面的凹面或凸面摇键带方形镜片的发光凹面或凸面摇键带条形镜片的发光凹面或凸面摇键带方形和条形镜片组合的发光凹面或凸面摇键锁定摇键桨形发光桨形
驱动器材料	衬底/镜片 - 聚碳酸酯硬质覆盖物 – 尼龙软触覆盖物 – 热塑性弹性体
支架/边框材料	尼龙
端子选件	.250 QC 插片
安装方法	卡入式
安装孔尺寸	.83" x 1.45"；21.08mm x 36.83mm
增值	可使用自定义颜色和图例特殊电路危险警告电路单片或双片式方形镜片（用于提高压印镜片符号的耐用性）安装面板可选上锁端子连接器孔塞驱动器拆卸工具更多
