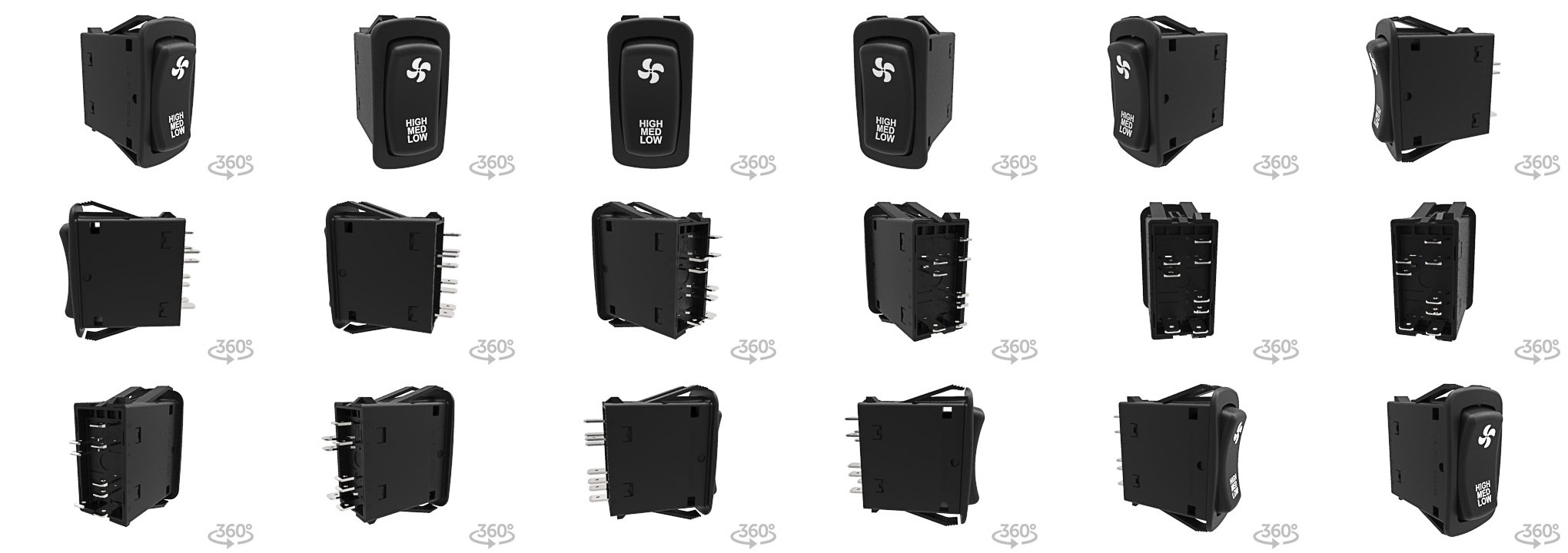

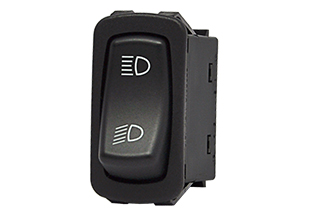

N 系列

产品类型:

可寻址摇键开关

说明:

N 系列可寻址开关给人以配有内置 PCB 的传统机电控制装置的观感,这种设计的灵活性高并具有成本效益,可以取代基于 CAN/LIN 的开关。 N 系列开关使用电阻式梯形电路,最多可以产生 144 个独立开关 ID。 通过更改各负载的电阻值得到不同的开关 ID。 这样即可将各个负载分配到开关所控制的特定功能。 每个开关都连接到一个 ECU,并通过编写应用软件来识别开关 ID,以确定所控制的负载以及所选的驱动器位置。最终结果是接线线束得到进一步简化并且现在可重新排列特定负载,而不必花费高昂的成本和大量的时间来重新设计线束,使设计者在设计时具有极大的灵活性。

View Similar Products »

技术参数

认证无机构列表
极数1 极
电阻 ID

(表示开关负载)
1020
1300
1620
2000
2430
2940
3570
4320
5230
6340
7870
10000

电阻常量

(表示开关状态)
1300
825
10000
6650
5320
3830

绝缘强度

相反极性为 1250V RMS
带电部件与操作员可接触表面之间为 3750V RMS

绝缘电阻50 兆欧(最小)
基础材料聚酯
驱动器样式

凸面摇键驱动器
带大镜片的发光凸面摇键驱动器
带条形镜片的发光凸面摇键驱动器
带大镜片和条形镜片的发光凸面摇键驱动器

驱动器材料

镜片 – 聚碳酸酯
驱动器 – 尼龙 66 加强型
聚碳酸酯驱动器采用激光蚀刻工艺

端子选件

.250 QC 插片
.187 QC 插片

安装方法卡入式
安装孔尺寸.867" x 1.734";22mm x 44mm
增值

可使用自定义颜色和图例
步进电路
可选的端子连接器
孔塞
