3S 系列

产品类型:

PC 安装小型和超小型按钮开关

说明:

3S 系列超小型按钮开关由三个开关系列组成

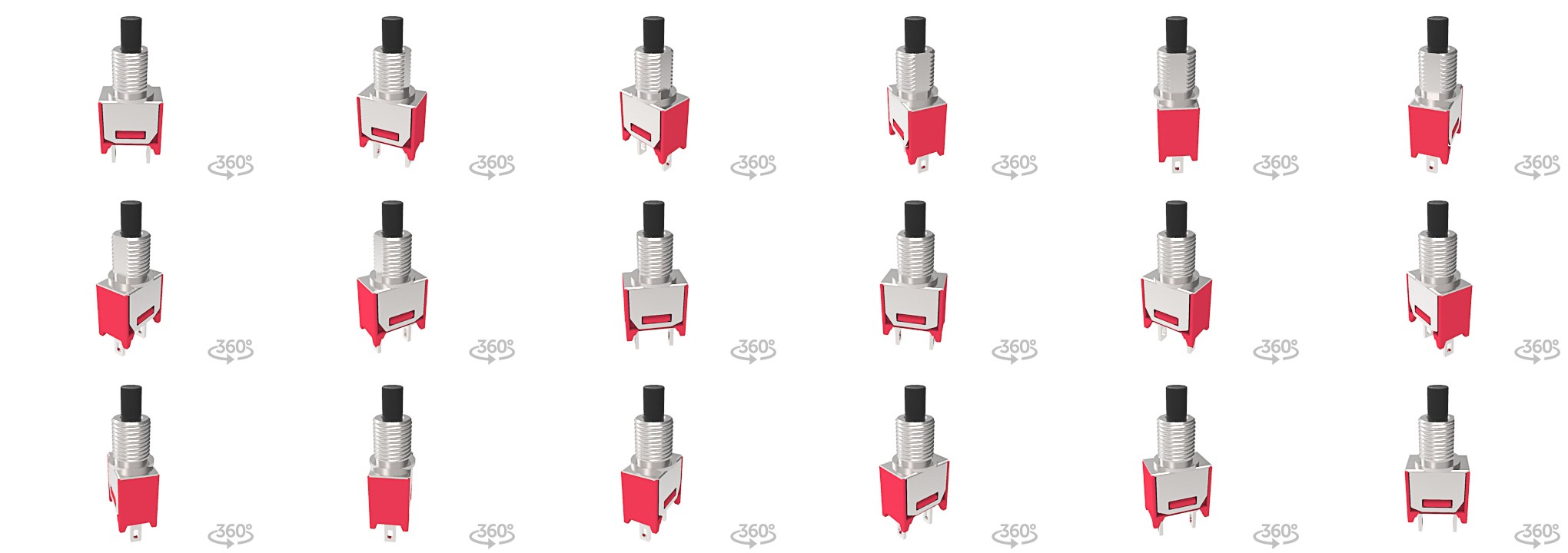

  • 3S1 系列超小型按钮开关

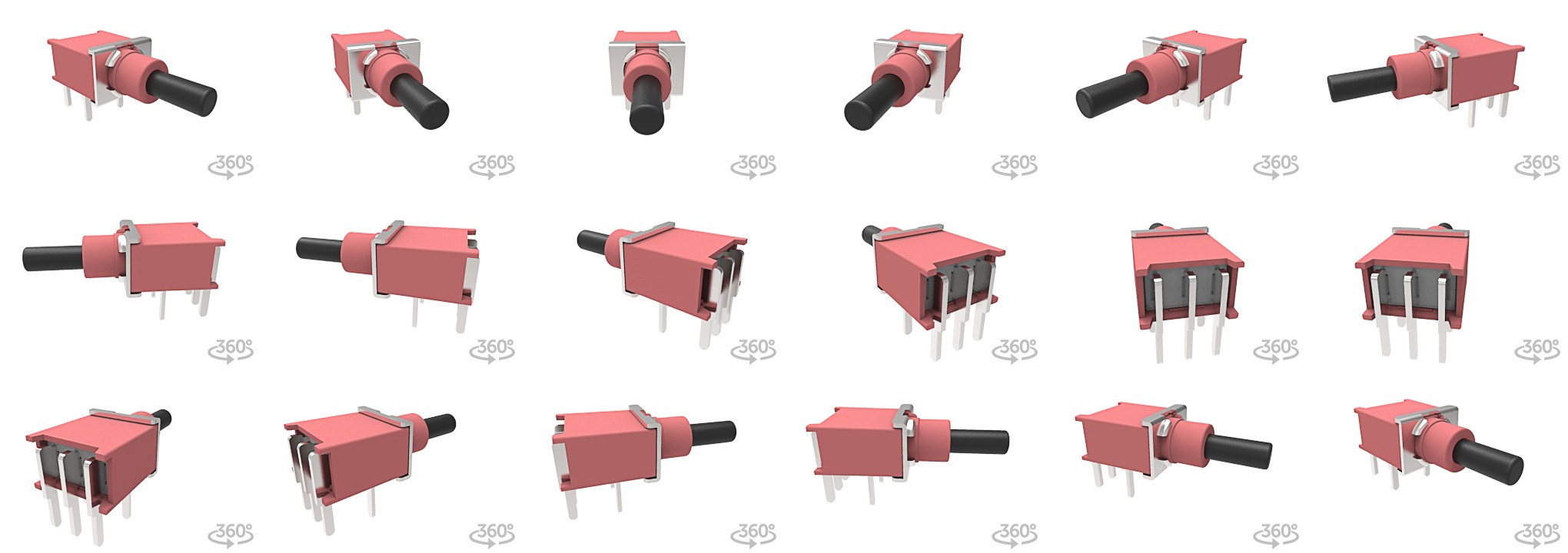

  • 3SS 系列密封超小型按钮开关
  • 3SM 系列表面安装密封超小型按钮开关

PC 安装超小型按钮开关系列提供了各种额定值、电路、触点材料、端子镀层以及可供选择的盖颜色。

3SS 系列和 3SM 系列密封开关均已通过 IP67 认证。 所有的 3S 开关系列均可承受 -30°C +85°C 的温度,且均提供 PC 安装。

View Similar Products »

技术参数

认证

3S1 系列:无机构认证
3SS 系列和 3SM 系列:IP67

极数

3S1 系列:1 极
3SS 和 3SM 系列:1-2 极

额定值

1A @ 125 VAC 或 28VDC

最大 0.4VA @ 最大 20V (AC/DC)

绝缘强度1500 伏特 RMS / 海平面
绝缘电阻1000 兆欧(最小)
驱动器样式圆形柱塞
外壳材料

均符合 UL94 V-0 标准
3S1 系列:苯二甲酸二烯丙酯 (DAP)
3SS 系列:玻璃填充尼龙 6/6,
防火,热稳定
3SM 系列:玻璃填充尼龙 4/6,
防火,热稳定

柱塞材料

3S1 系列:热塑性聚酯,黑色
3SS 系列:热塑性聚酯 (UL 94V-0),带内部 O 型环密封
3SM 系列:尼龙 4/6 (UL 94V-0),带内部 O 型环密封

套管材料

3S1 系列:黄铜,镀镍
3SS 系列:玻璃填充尼龙 6/6,
防火,热稳定 (UL94V-0)
3SM 系列:玻璃填充尼龙 4/6,
防火,热稳定 (UL94V-0)

外壳材料不锈钢
开关支架黄铜,镀锡
端子选件

焊片
PCB
PC 安装
卡入式,U 型支架

安装孔尺寸

请参见上面的 PDF 电子文档库文件来获取尺寸
及其它信息
