1S 系列

产品类型:

PC 安装小型和超小型摇键开关

说明:

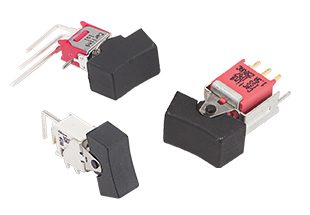

1S 系列超小型摇键开关由三个开关系列组成

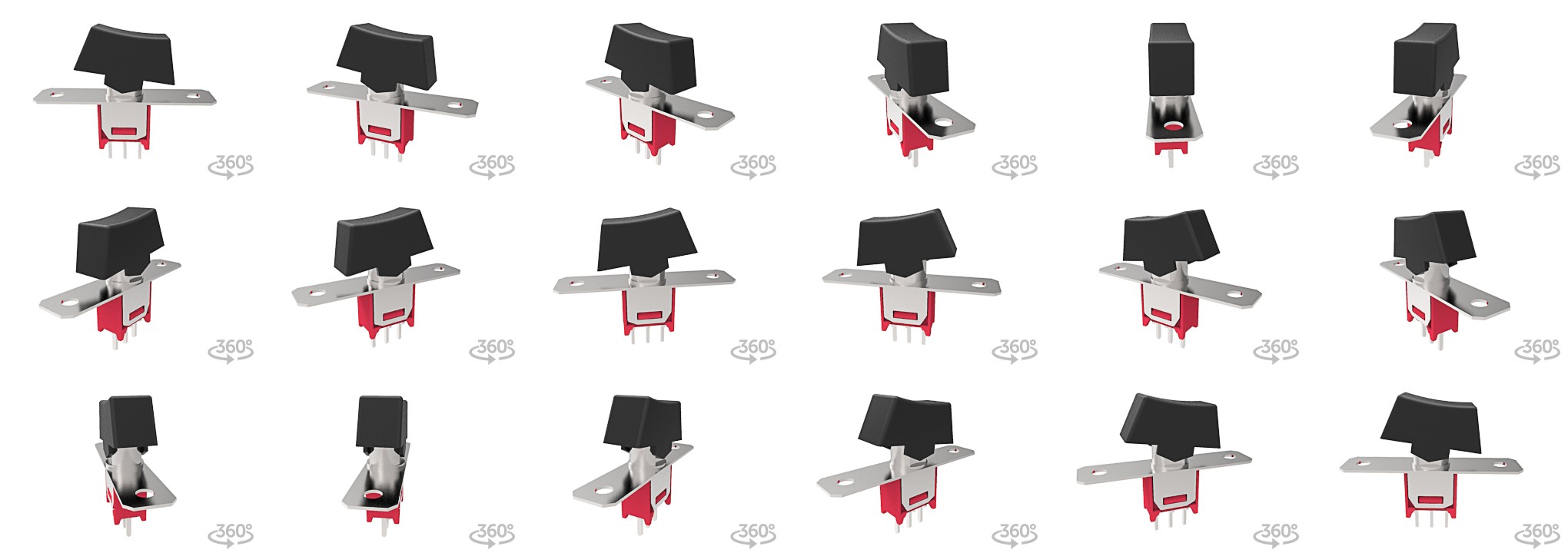

  • 1S1 系列超小型摇键开关

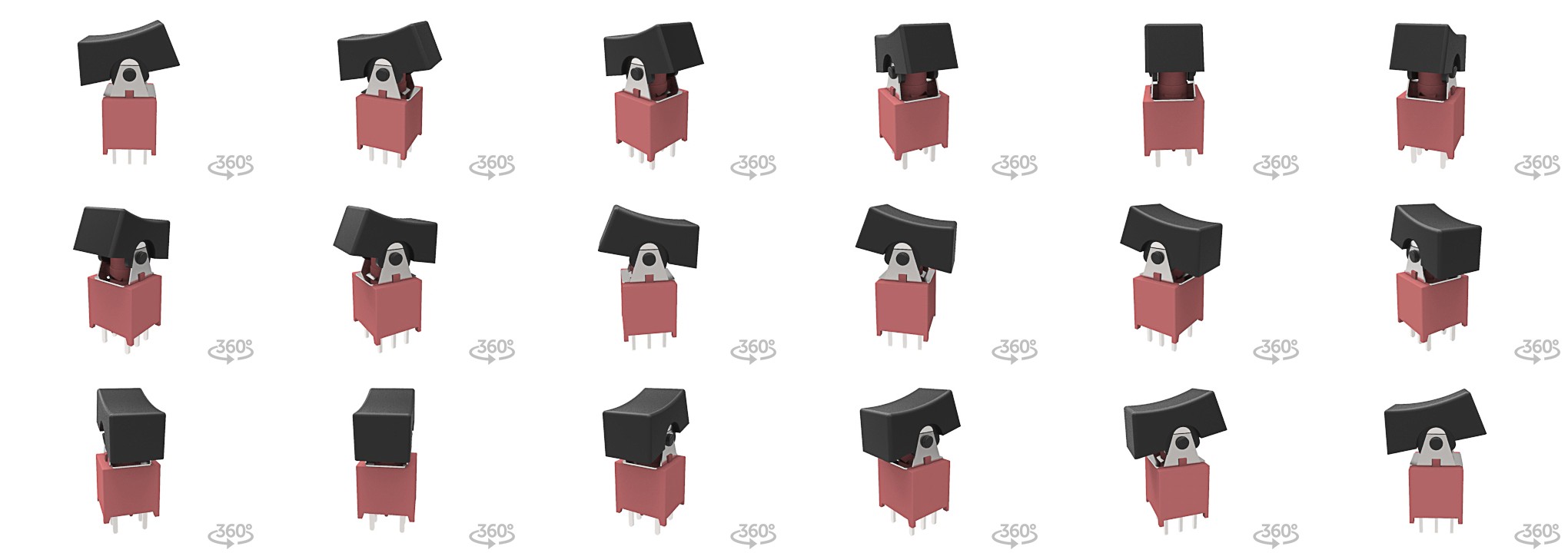

  • 1SS 系列密封超小型摇键开关
  • 1SM 系列表面安装密封超小型摇键开关

PC 安装超小型摇键开关提供了各种额定值、电路、触点材料、端子镀层和驱动器颜色。

1SS 系列和 1SM 系列密封开关均已通过 IP67 认证。  1S1 系列开关已获得 UL CSA 机构认证。 所有的 1S 开关系列均可承受 -30°C +85°C 的温度,且均提供 PC 安装。 1SM 系列提供表面安装。

View Similar Products »

技术参数

认证

1S1 系列:UL、CSA
1SS 系列和 1SM 系列:IP67

极数

1S1 系列和 1SS 系列:1-2 极
1SM 系列:1 极

额定值

3A / 125 VAC 或 28VDC
1.5A / 250VAC

最大 0.4VA / 20V (AC/DC)

绝缘强度1500 伏特 RMS / 海平面
绝缘电阻1000 兆欧(最小)
外壳材料

均符合 UL94 V-0 标准
1S1 系列:苯二甲酸二烯丙酯 (DAP)
1SS 系列:玻璃填充尼龙 6/6,
防火,热稳定
1SM 系列:玻璃填充尼龙 4/6,
防火,热稳定

摇键材料

1S1 系列:尼龙 (UL 94V-0)
1SS 和 1SM 系列:尼龙,标准黑色,
内部用 O 型环密封

套管材料

1S1 系列:黄铜,镀镍
1SS 系列:玻璃填充尼龙 6/6,
防火,热稳定 (UL
94V-0)
1SM 系列:玻璃填充尼龙 4/6,
防火,热稳定 (UL 94V-0)

外壳材料1S1 系列:不锈钢
开关支架1S1 和 1SM 系列:黄铜,镀锡
端子选件

焊片
PCB
PC 安装
卡入式,U 型支架

安装孔尺寸

请参见上面的 PDF 电子文档库文件来获取尺寸
及其它信息
