ST 系列

产品类型:

密封型拨动开关

说明:

ST系列是单极和双极密封开关，具有由动态硅胶材料组成的所杆密封，硅胶材料贴在金属开关、销钉和衬套上，提供良好的密封和保护，抵御环境、振动和冲击，同时可承受极端温度变化。每一极还可以使用最多三个端子密封和可选O型圈，提供面板下额外的密封保护。ST系列上的所有硅胶密封均符合 A-A-59588 硅胶性能规范，并且功能达到 IEC 60529 标准，密封性能达到 IP68 水平，符合 MIL-DTL-3950G 要求。

1- 2 极，10A 250VAC, 15A 125VAC; 16A, 12/24V; IP68 认证

下载数据表 申请报价或样品 配置零件浏览标准件
View Similar Products »
  • ST-Series waterproof toggle switches are available in 2/3 positions and 24 or 12 volts.
  • ST-Series Sealed Toggle Switch
ST-Series waterproof toggle switches are available in 2/3 positions and 24 or 12 volts.
ST-Series Sealed Toggle Switch

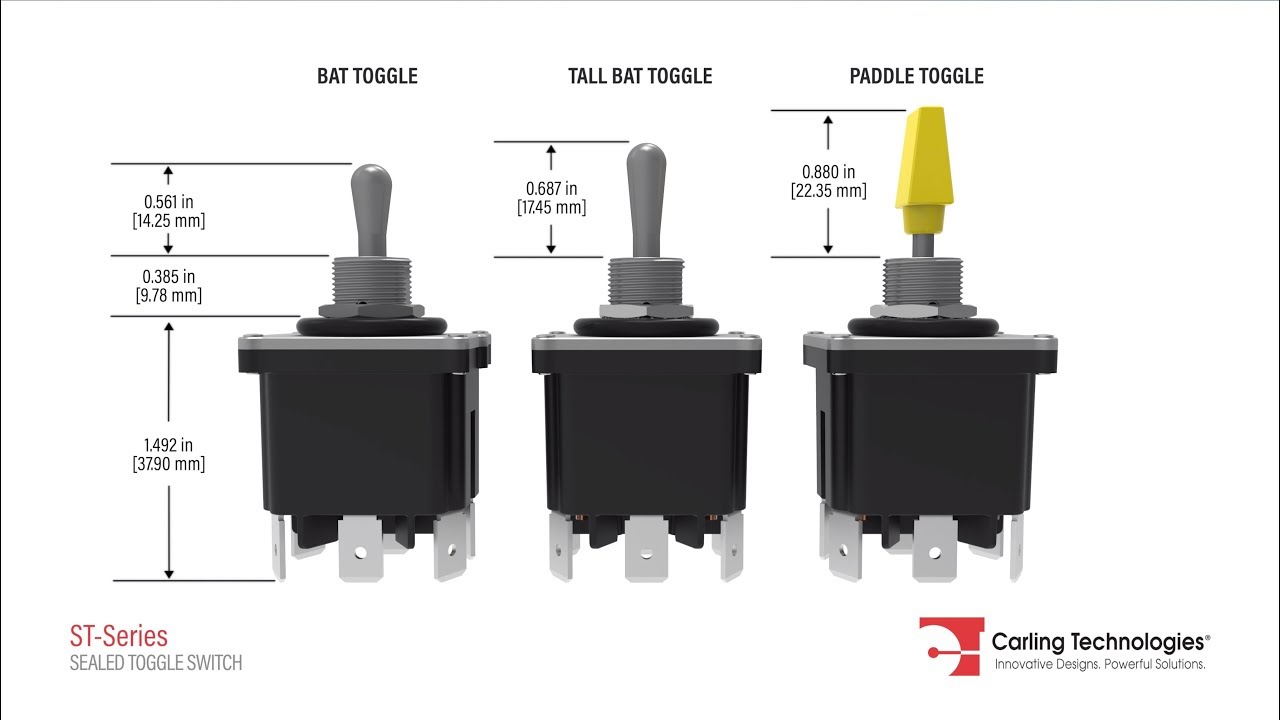

查看产品视频

技术参数

认证

UL 和 cUL
参考：UL 61058-1 和 CAN/CSA-C22.2 编号 61058-1- 09，电器开关 - 第 1 部分：一般要求。证书编号 20181012-E7560。

UL-1500 点火保护。

UL 60079-15 用于爆炸性气体环境的电气设备

极数

1 和 2 极

额定值

10A 260VAC, 15A 125VAC
16A, 12/24V

电路

ON-NONE-OFF
(ON)-NONE-OFF
ON-NONE-(OFF)
ON-NONE-ON
ON-NONE-(ON)
ON-OFF-ON
ON-OFF-(ON)
(ON)-OFF-(ON)

可提供特殊电路

绝缘强度

MIL-STD-202G，方法 301
（1500 伏 RMS）

绝缘电阻

MIL-STD-202G，方法 302
（50 兆欧，500 VDC）

基础材料

聚酯 PBT，UL94-V0
和防真菌，符合 ASTM G-21

驱动器样式

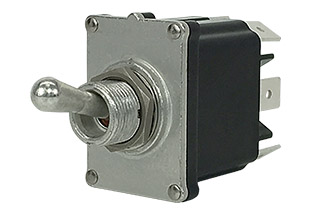

棒形拨动
高棒形拨动
桨形拨动

驱动器材料

镀锡黄铜
聚酯 PBT，UL94-V0
和防真菌，符合 ASTM G-21

套管/顶板材料

锌/铝压铸件，
镀锡。

端子选件

.250 快速连接插片

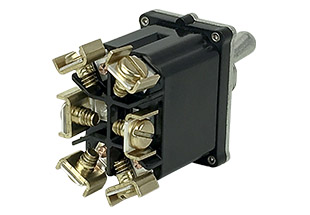

带有笼式夹具的螺丝端子

安装方法

套管安装

安装孔尺寸

.500" 直径
12.70 mm 直径

资源

Switches - Toggle

应用

越野车辆
装甲/执法车辆
商用食品和制冷设备
船舶
军事设备
需要严格密封和性能的应用

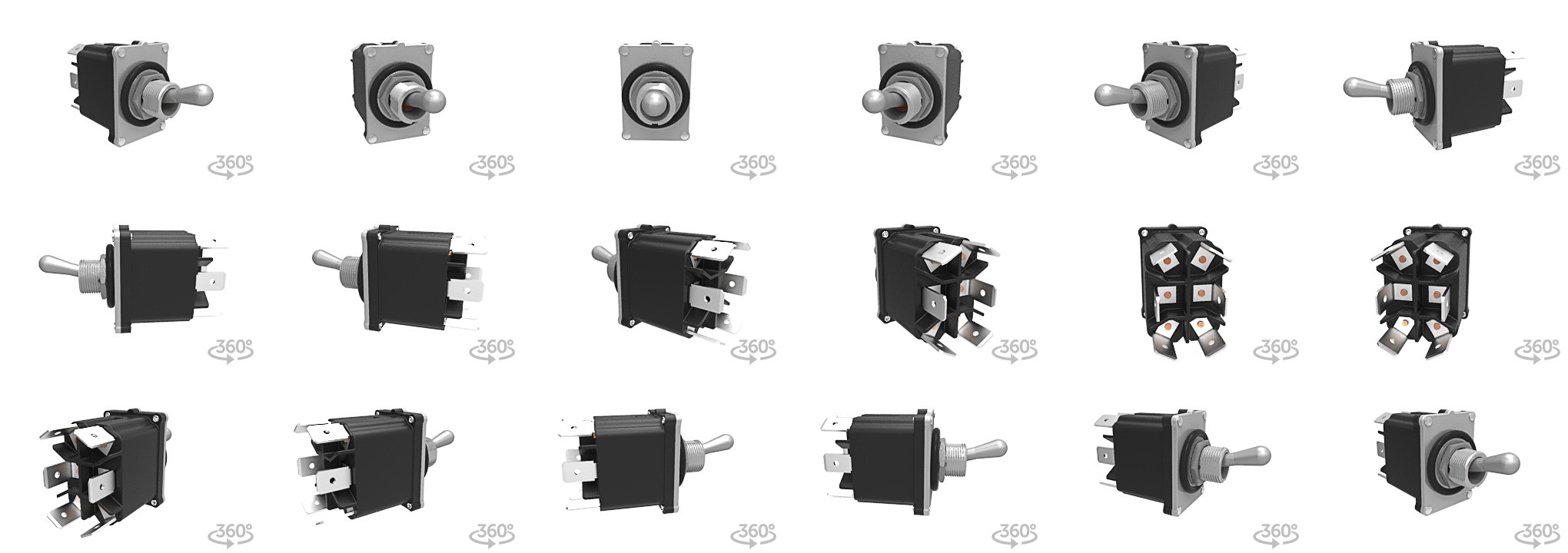

3D 文件
