1M 系列

产品类型:

PC 安装小型和超小型摇键开关

说明:

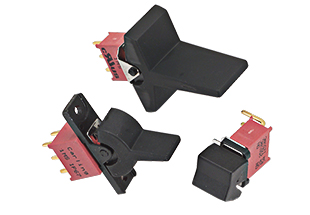

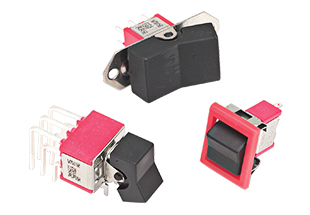

1M 系列小型摇键和桨形开关由两个开关系列组成:

  • 1M1 系列小型摇键和桨形开关
  • 1MS 系列密封小型摇键和桨形开关

PC 安装超小型摇键开关系列提供了各种额定值、电路、触点材料、端子镀层、摇键和桨形样式及彩色。

1MS 系列密封开关均已通过 UL CUL 认证和 IP67 防护等级测试。 1M1 系列开关已获得 UL CSA 机构认证。所有的 1M 开关系列均可承受 -30°C +85°C 的温度,且均提供 PC 安装。

View Similar Products »

技术参数

认证

1M1 系列:UL、CSA
1MS 系列:UL、CUL 和 IP67

极数

1M1 系列:1-4 极
1MS 系列:1-3 极

额定值

5A / 125 VAC 或 28VDC
2A / 250VAC

最大 0.4VA / 20V (AC/DC)

绝缘强度1500 伏特 RMS / 海平面
绝缘电阻1000 兆欧(最小)
驱动器样式

小型、中型和大型摇键式
小型、中型和大型桨形
带和不带框架的摇键式
带和不带框架的桨形

外壳材料

均符合 UL94 V-0 标准
1M1 系列:苯二甲酸二烯丙酯 (DAP)
1MS 系列:玻璃填充尼龙 6/6,
防火,热稳定

摇键材料

1M1 系列:尼龙 (UL 94V-0)
1MS 系列:尼龙,标准黑色,
内部用 O 型环密封

套管材料

1M1 系列:黄铜,镀镍
1MS 系列:玻璃填充尼龙 6/6,
防火,热稳定 (UL 94V-0)

外壳材料

1M1 系列:不锈钢
1MS 系列:弹簧钢

开关支架1M1 和 1MS 系列:黄铜,镀锡
端子选件

焊片
PCB
PC 安装
卡入式,U 型支架
绕接

安装孔尺寸

请参见上面的 PDF 电子文档库文件来获取尺寸
及其它信息
