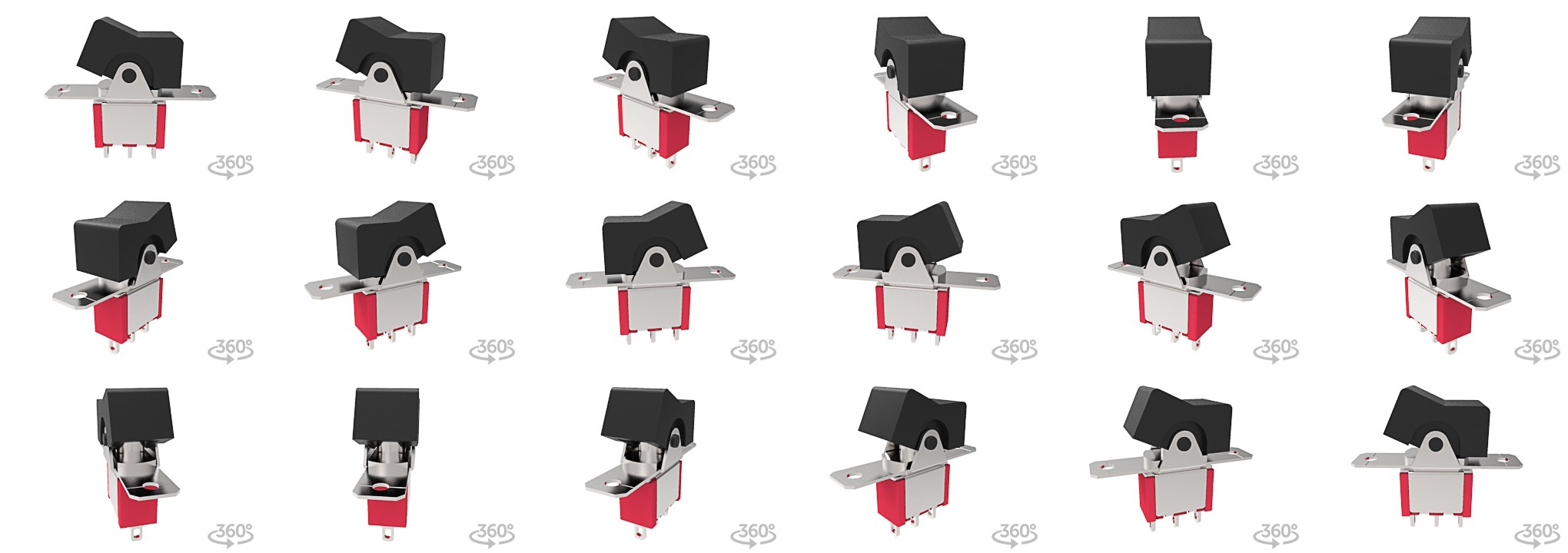

1Mシリーズ

製品タイプ:

PC取り付け型ミニチュアおよびサブミニチュアロッカースイッチ

説明:

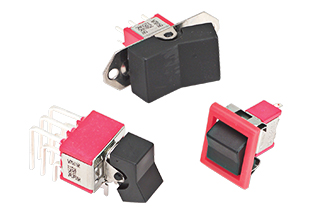

1Mファミリのミニチュアロッカーおよびパドルスイッチは、次の2つのスイッチシリーズで構成されています。

  • 1M1シリーズミニチュアロッカーおよびパドルスイッチ
  • 1MSシリーズシールドミニチュアロッカーおよびパドルスイッチ

これらのPC取り付け型サブミニチュアロッカースイッチシリーズには、さまざまな定格、回路、接点素材、端子メッキ、ロッカーおよびパドルアクチュエータスタイル、および色が用意されています。

1MSシリーズは、ULおよびCUL承認ならびにIP67認定を受けているシールドスイッチです。 1M1シリーズのスイッチにはULおよびCSAの承認規格が含まれています。 1Mファミリスイッチの全シリーズは、-30°C~+85°Cの温度に対応し、いずれもPC取り付けが可能です。

View Similar Products »

仕様

認証

1M1シリーズ:UL、CSA
1MSシリーズ:UL、CUL、IP67

極数

1M1シリーズ:1~4極
1MSシリーズ:1~3極

定格

5A @ 125 VACまたは28VDC
2A @ 250VAC

最大0.4VA @ 最大20V(AC/DC)

絶縁耐圧

1500ボルトRMS @ 海平面

絶縁抵抗

1000メグオーム(最小)

アクチュエータスタイル

小型、中型、大型ロッカー

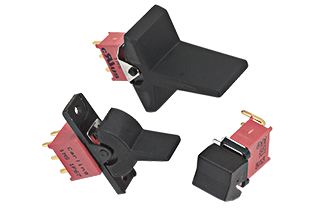

小型、中型、大型パドル
フレーム付きおよびフレームなしロッカー
フレーム付きおよびフレームなしパドル

ケース材質

全UL94 V-0
1M1シリーズ:ジアリルフタレート(DAP)
1MSシリーズ:ガラス強化ナイロン6/6、防炎、熱安定化

ロッカー材質

1M1シリーズ:ナイロン(UL94 V-0))
1MSシリーズ:ナイロン、黒
標準、内部Oリング、シールド

ブッシング材質

1M1シリーズ:真鍮、ニッケルメッキ
1MSシリーズ:ガラス強化ナイロン6/6、防炎、熱安定化(UL94 V-0)

ハウジング材質

1M1シリーズ:ステンレス鋼
1MSシリーズ:ばね鋼

スイッチサポート

1M1および1MSシリーズ:真鍮、スズメッキ

端子オプション

はんだラグ
PCB
PC取り付け
スナップイン、Uブラケット
ワイヤラップ

取り付け穴の寸法

寸法
および詳細については、上記のPDF eライブラリファイルを参照してください
