3Sシリーズ

製品タイプ:

PC取り付け型ミニチュアおよびサブミニチュア押しボタンスイッチ

説明:

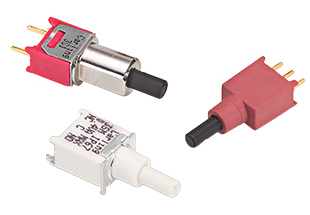

3Sファミリのサブミニチュア押しボタンスイッチは、次の3種類のスイッチシリーズで構成されています。

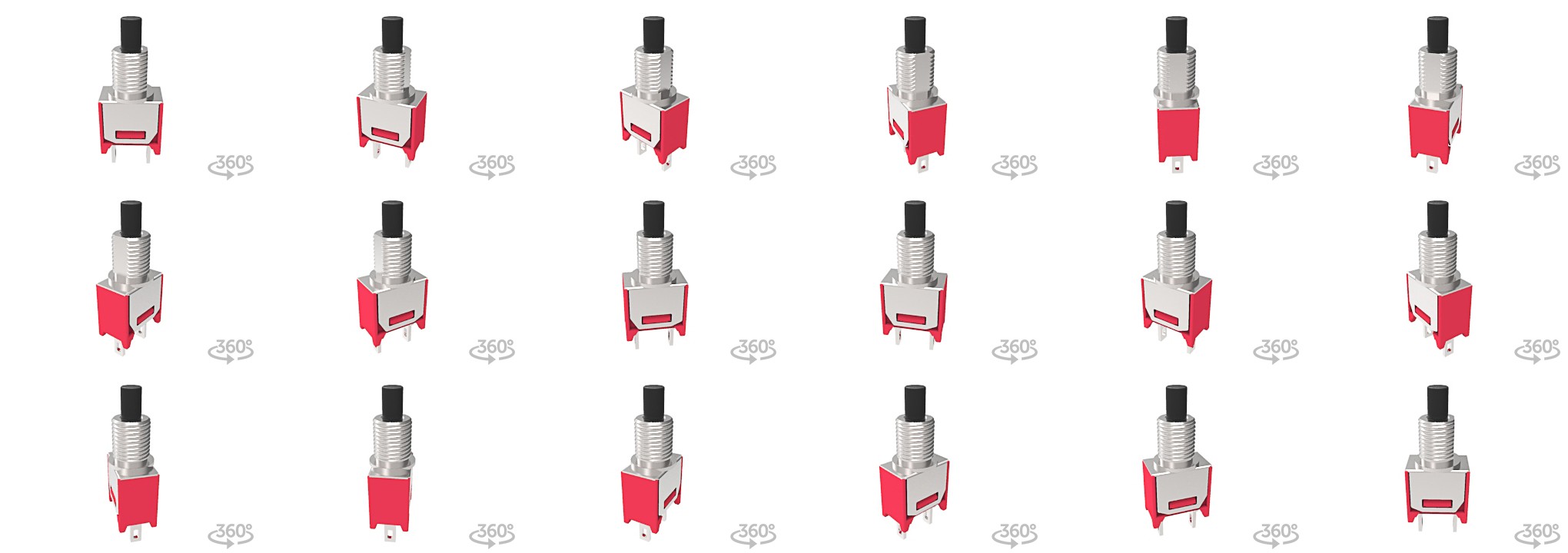

  • 3S1シリーズサブミニチュア押しボタンスイッチ

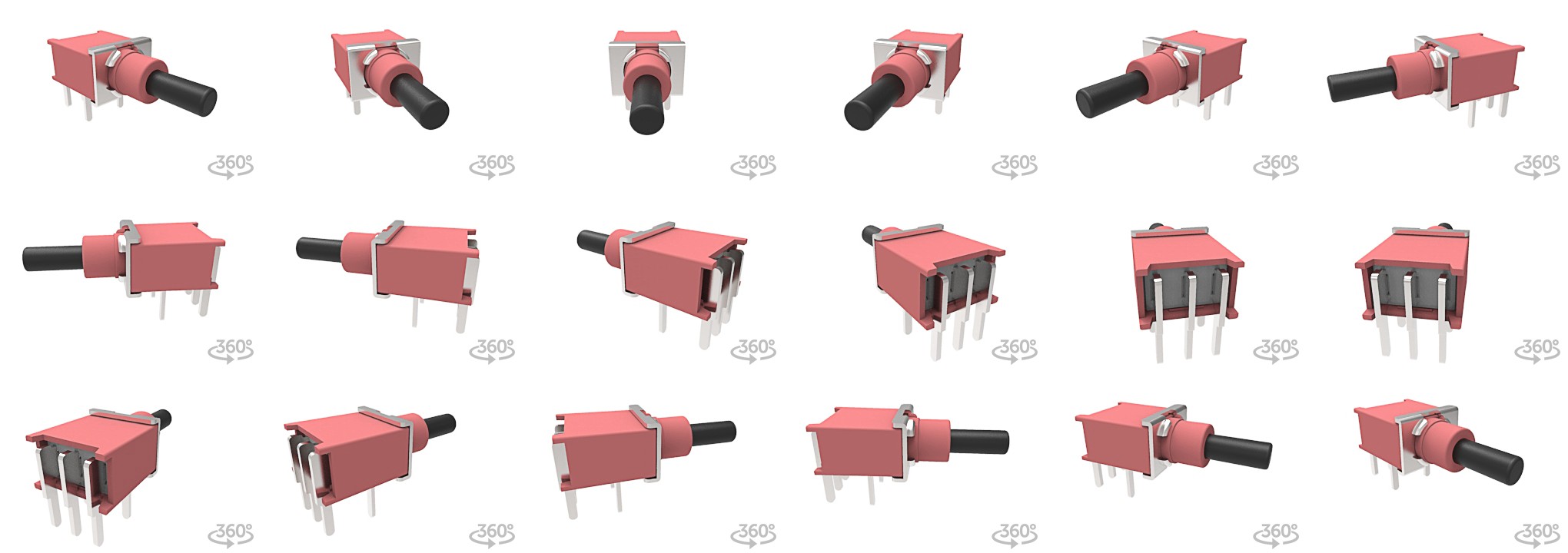

  • 3SSシリーズシールドサブミニチュア押しボタンスイッチ
  • 3SMシリーズ表面実装シールドサブミニチュア押しボタンスイッチ

これらのPC取り付け型サブミニチュア押しボタンスイッチシリーズには、さまざまな定格、回路、接点素材、端子メッキ、およびオプションのカラーキャップが用意されています。

3SSシリーズおよび3SMシリーズは、IP67認定を受けているシールドスイッチです。 3Sファミリスイッチの全シリーズは、-30°C~+85°Cの温度に対応し、いずれもPC取り付けが可能です。

View Similar Products »

仕様

認証

3S1シリーズ:承認規格なし
3SSシリーズおよび3SMシリーズ:IP67

極数

3S1シリーズ:1極
3SSおよび3SMシリーズ:1~2極

定格

1A @ 125 VACまたは28VDC

最大0.4VA @ 最大20V(AC/DC)

絶縁耐圧

1500ボルトRMS @ 海平面

絶縁抵抗

1000メグオーム(最小)

アクチュエータスタイル

丸形プランジャ

ケース材質

全UL94 V-0
3S1シリーズ:ジアリルフタレート(DAP)
3SSシリーズ:ガラス強化ナイロン6/6、防炎、熱安定化
3SMシリーズ:ガラス強化ナイロン4/6、防炎、熱安定化

プランジャ材質

3S1シリーズ:熱可塑性ポリエステル、黒
3SSシリーズ:ガラス強化ナイロン6/6、防炎、熱安定化(UL94V-0)
3SMシリーズ:ガラス強化ナイロン4/6、防炎、熱安定化(UL94V-0)

ブッシング材質

3S1シリーズ:真鍮、ニッケルメッキ
3SSシリーズ:ガラス強化ナイロン6/6、防炎、熱安定化(UL94V-0)
3SMシリーズ:ガラス強化ナイロン4/6、防炎、熱安定化(UL94V-0)

ハウジング材質

ステンレス鋼

スイッチサポート

真鍮、スズメッキ

端子オプション

はんだラグ
PCB
PC取り付け
スナップイン、Uブラケット

取り付け穴の寸法

寸法
および詳細については、上記のPDF eライブラリファイルを参照してください
