2Mシリーズ

製品タイプ:

PC取り付け型ミニチュアおよびサブミニチュアトグルスイッチ

説明:

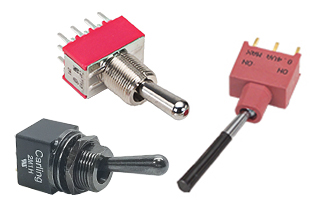

2Mファミリのミニチュアトグルスイッチは、次の3種類のスイッチシリーズで構成されています。

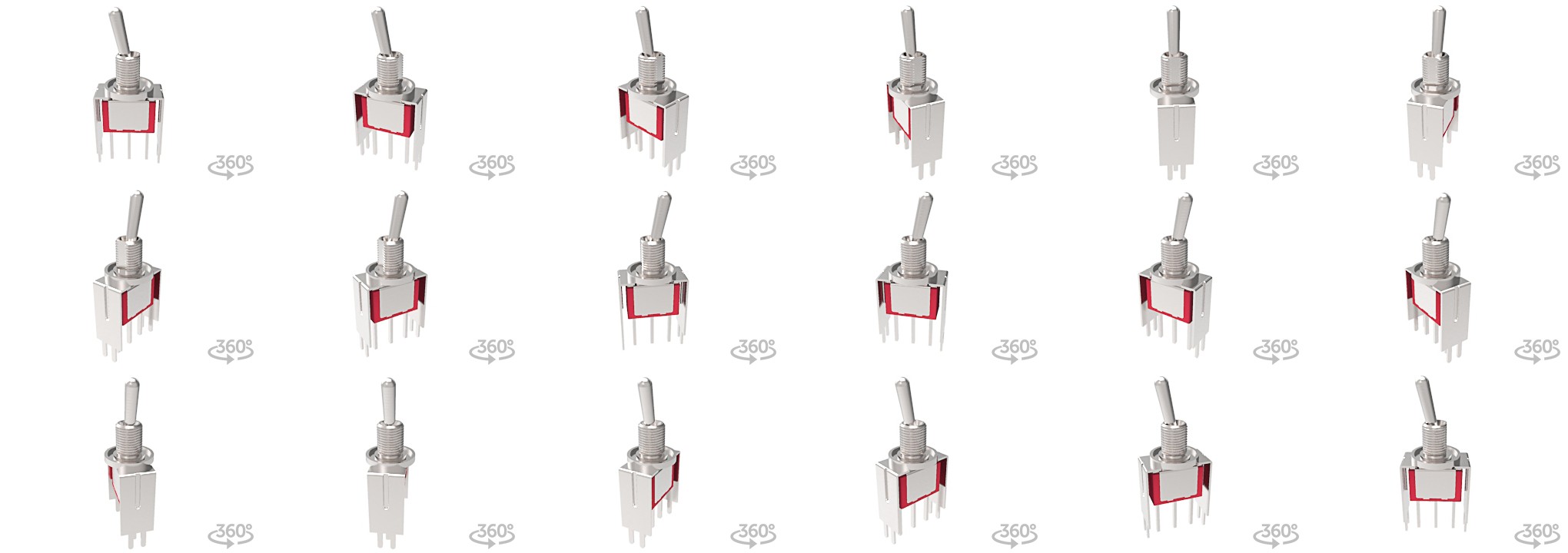

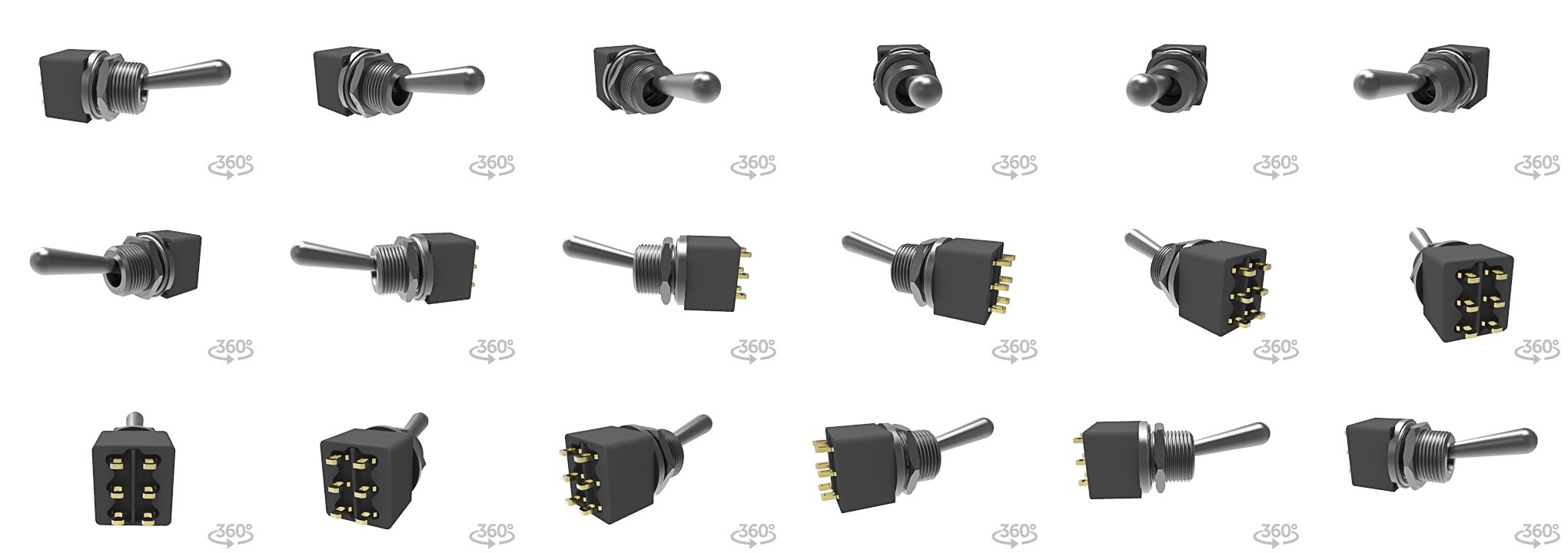

  • 2M1シリーズミニチュアトグルスイッチ
  • 2MSシリーズシールドミニチュアトグルスイッチ
  • 2M2シリーズナイロンミニチュアトグルスイッチ

これらのPC取り付け型サブミニチュアトグルスイッチシリーズには、さまざまな定格、回路、接点素材、端子メッキ、トグルのスタイルと長さ、およびオプションのカラーキャップが用意されています。

2MSシリーズは、ULおよびCUL承認ならびにIP67認定を受けているシールドスイッチです。 2M1シリーズのスイッチにはULおよびCSAの承認規格が含まれています。2Mファミリスイッチの全シリーズは、-30°C~+85°Cの温度に対応し、いずれもPC取り付けが可能です。

View Similar Products »

仕様

認証

2M1シリーズ:UL、CSA
2MSシリーズ:UL、CUL、IP67
2M2シリーズ:UL、CUL

極数

2M1シリーズ:1~4極
2MSシリーズおよび2M2シリーズ:1~3極

定格

5A @ 125 VACまたは28VDC
2A @ 250VAC

最大0.4VA @ 最大20V(AC/DC)

絶縁耐圧

1500ボルトRMS @ 海平面

絶縁抵抗

1000メグオーム(最小)

アクチュエータスタイル

丸形バット状トグル
パドル
矩形トグル
フラットトグル
ロックレバー

ケース材質

全UL94 V-0
2M1シリーズ:ジアリルフタレート(DAP)
2MSシリーズおよび2M2シリーズ:ガラス強化ナイロン6/6、防炎、熱安定化

トグル材質

2M1シリーズ:真鍮、クロームメッキ
2MSシリーズおよび2M2シリーズ:真鍮、クロームメッキ、
内部Oリングシールド

ブッシング材質

2M1シリーズ:真鍮、ニッケルメッキ
2MSシリーズおよび2M2シリーズ:ガラス強化ナイロン6/6、防炎、熱安定化(UL94V-0)

ハウジング材質

ステンレス鋼

スイッチサポート

真鍮、スズメッキ

端子オプション

はんだラグ
PCB
PC取り付け
スナップイン、Uブラケット
ワイヤラップ

取り付け穴の寸法

寸法
および詳細については、上記のPDF eライブラリファイルを参照してください
