Serie 2M
Tipo de producto:
Interruptores de conmutación miniatura, de montaje en circuito impreso
Descripción:

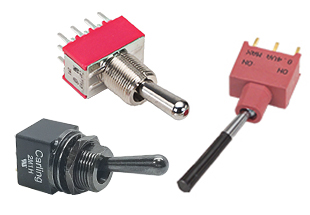

La familia 2M de interruptores de conmutación tamaño miniatura está compuesta por 3 series de interruptores: el interruptor de conmutación tamaño miniatura serie 2M1, el interruptor de conmutación tamaño miniatura sellado serie 2MS y el interruptor de conmutación superior tamaño miniatura, sellado, serie 2M1H.Todas estas series cuentan con montaje de circuito impreso y ofrecen una variedad de capacidades nominales, circuitos, materiales de contacto, revestimientos de terminales, estilos y longitudes de accionadores de conmutación y tapas de color opcionales.
View Similar Products »
Especificaciones
| Certificaciones | Serie 2M1: con aprobación UL y CSA, IP67 Serie 2M1H: con aprobación UL, IP67 Serie 2MS: con aprobación UL y cUL, IP67 |
| Cantidad de polos | Serie 2M1: de 1 a 4 polos Serie 2M1H: de 1 y 2 polos Serie 2MS: de 1 a 3 polos |
| Capacidades nominales | 5 A a 125 VCA o 28 VCC 2 A a 250 VCA 0,4 VA máx. a 20 V máx. (CA/CC) |
| Circuitos | Encendido-Encendido Encendido-(Encendido) Encendido-Apagado-Encendido (Encendido)-Apagado-(Encendido) Encendido-Apagado-(Encendido) Encendido-Encendido-Encendido |
| Fuerza dieléctrica | 1500 V RMS a nivel del mar |
| Resistencia al aislamiento | 1000 megaohmios (mínimo) |
| Estilo del accionador | Interruptores de conmutación con palanca redonda Accionadores paletas Interruptor de conmutación rectangulares Interruptor de conmutación planos Palancas de bloqueo |
| Material de la caja | Serie 2M1 Y 2M1H: dietil ftalato (DEP) (UL94V-0) Serie 2MS: de nailon con fibra de vidrio 6/6, ignífugo, estabilizado al calor (UL94V-0) |
| Material del accionador de conmutación | Serie 2M1: de latón, con revestimiento de cromo Serie 2M1H: de latón, con acabado negro y sello de junta tórica Serie 2MS: de latón, con revestimiento en cromo, con junta tórica interna sellada |
| Material de buje | Serie 2M1: de latón, con revestimiento de níquel Serie 2M1H: de latón, con acabado negro y sello de junta tórica Serie 2MS: de nailon con fibra de vidrio 6/6, ignífugo, estabilizado al calor (UL94V-0) |
| Material de la carcasa | Acero inoxidable |
| Soporte técnico de interruptores | Latón, con revestimiento de estaño |
| Opciones de terminales | Lengüeta de soldadura PCB Montaje de circuito impreso Soporte en U con cierre a presión Conexión arrollada |
| Dimensiones del orificio de montaje | Consulte el archivo de ficha técnica en PDF anterior para conocer las dimensiones y más |
Recursos
Aplicaciones
TelecomunicacionesInstrumentación
Trabajo en red
Equipos médicos

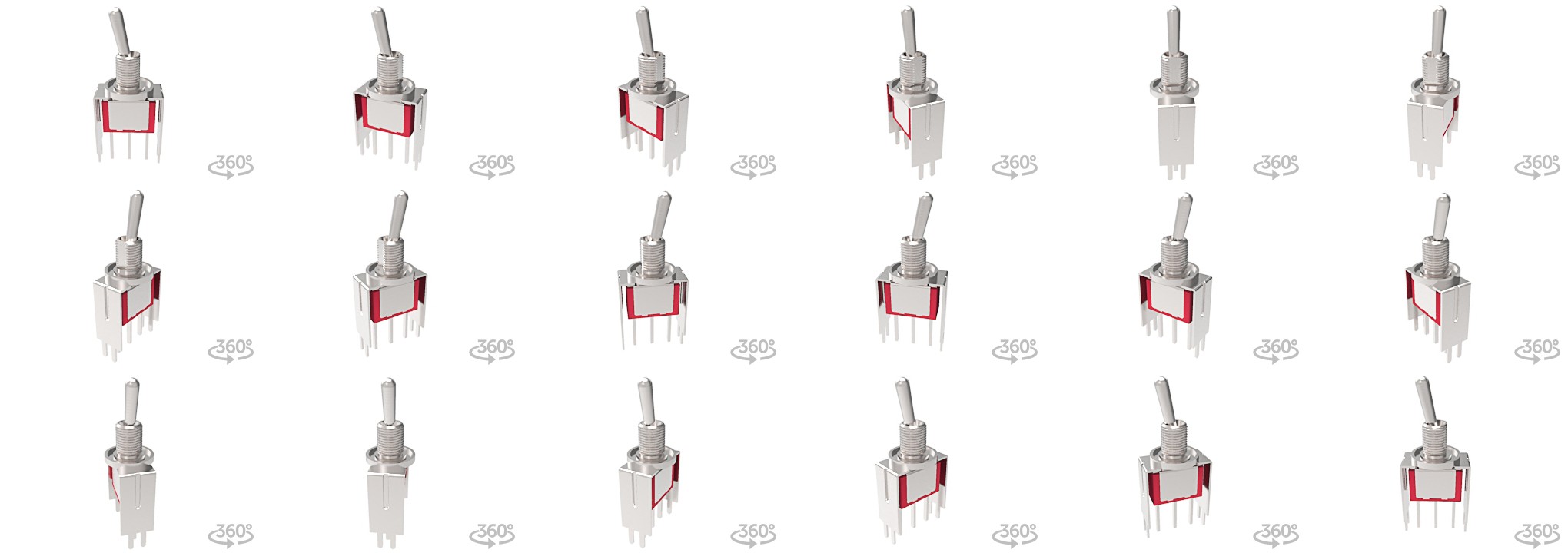

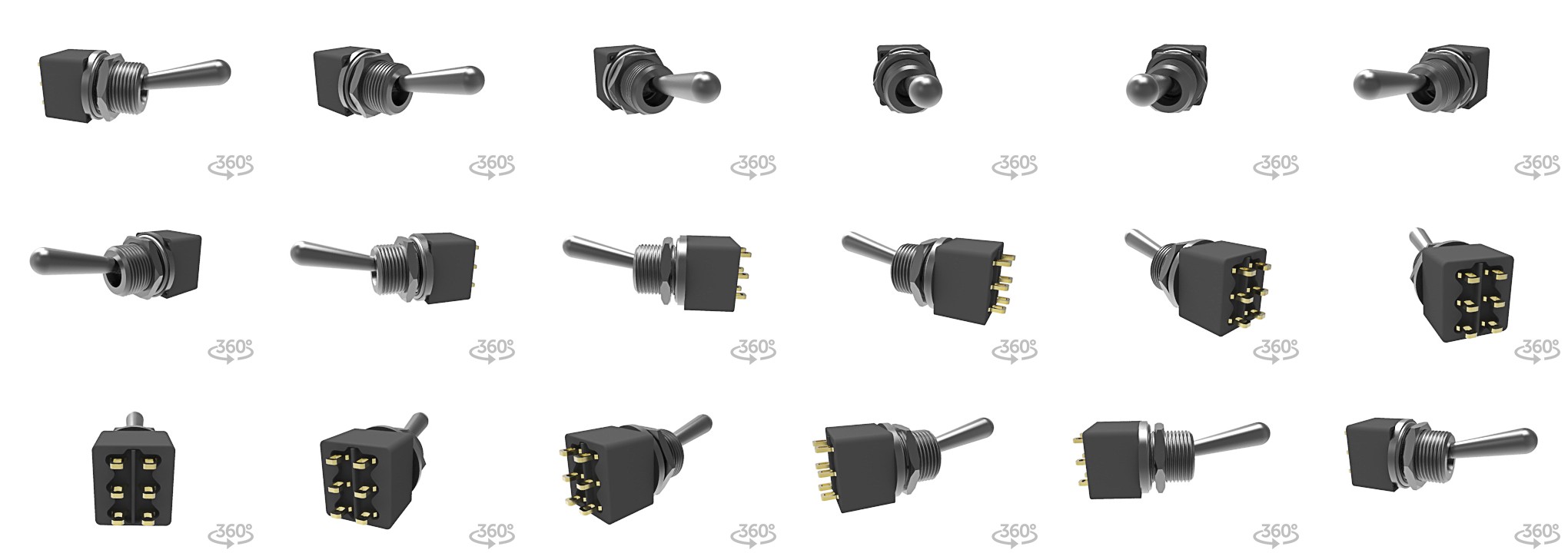

Archivos 3D
