Serie TLG: Tippette de tamaño medio
Tipo de producto:
Mid-Sized Rocker Switches
Descripción:

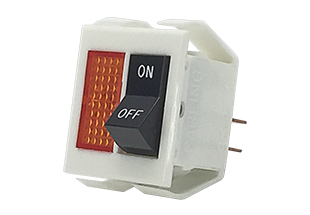

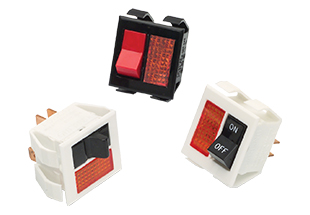

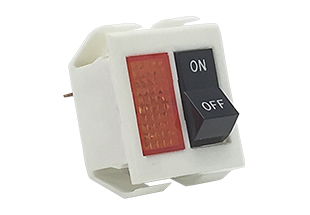

Los interruptores basculantes Tippette de la serie TLG son interruptores unipolares de montaje a presión con una luz indicadora adyacente. Estos interruptores con clasificación de CA también son adecuados para aplicaciones de CC de baja tensión. Las opciones incluyen circuitos momentáneos y mantenidos de uno o dos tiros, así como una variedad de colores de balancín, colores de lente, tensiones de lámpara y terminaciones.
1 polo; 20A 125-250VAC H máx.; aprobado por UL y CSA.
Especificaciones
| Certificaciones | UL, CSA |
| Cantidad de polos | De 1 y 2 polos |
| Capacidades nominales | 5 A 250 VCA 10 A 125 VCA 1/2 HP, de 125 a 250 VCA 5 A 250 VCA 1/2 HP 10 A 125 VCA 1/2 HP 10 A 250 VCA 15 A 125 VCA 3/4 HP, de 125 a 250 VCA 10 A 120 VCA 15 A 125 VCA |
| Circuitos | Encendido-Apagado (Encendido)-Apagado Encendido-Encendido Encendido-(Encendido) Encendido-Apagado-(Encendido) |
| Fuerza dieléctrica | 1,000 V RMS (mínimo) |
| Resistencia al aislamiento | 100 megaohmios (mínimo) |
| Material de base | Nailon |
| Estilo del accionador | Accionador basculante inclinado Con paleta |
| Materiales del accionador | Nailon o policarbonato |
| Material de bisel | Nailon |
| Opciones de terminales | Lengüetas de soldadura Presillas de conexión rápida de 0,250 Presillas de conexión rápida de 0,187 Conductos de cable |
| Método de montaje | Mecanismo de cierre a presión |
| Dimensiones del orificio de montaje | 1 pulg x 1,125 pulg.; 25,40 mm x 28,57 mm |
Recursos
Aplicaciones
AparatoHVAC
Servicio de comidas
Transporte
Equipo médico
