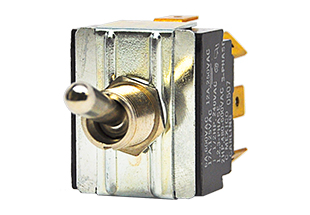

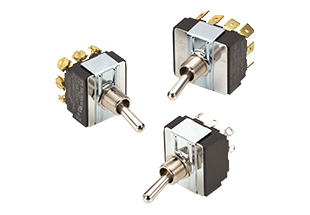

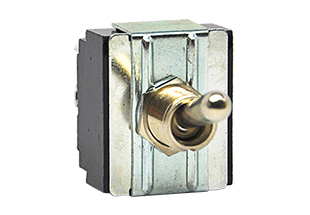

Serie H
Tipo de producto:
Interruptores de conmutación con capacidad nominal de CA de alta resistencia
Descripción:
Los interruptores de conmutación tripolares serie H son interruptores para tareas pesadas, con capacidad nominal de CA de alta tensión.Ofrecen un mecanismo de contacto de cierre lento y apertura lenta y se adaptan al orificio de montaje estándar de la industria de 0,500 de diámetro.Estos interruptores están disponibles en una amplia variedad de circuitos momentáneos y mantenidos, unidireccionales y bidireccionales, terminaciones y diseños de conmutación o de buje.
View Similar Products »
Especificaciones
| Certificaciones | Con reconocimiento de la norma UL 1077 Aceptado por CSA Con certificación CCC Con certificación TUV |
| Cantidad de polos | De 1 a 3 polos |
| Retardos disponibles | CA y CC instantánea, ultra corta, corta, intermedia, larga Irrupción alta de CA y CC: corta, intermedia, larga |
| Capacidades nominales máximas de tensión y corriente | De 0,1 a 35 A, a 65 VCC De 0,1 a 25 A, a 80 VCC De 26 a 35 A, a 80 VCC (sensible a la polaridad) De 0,1 a 35 A, a 250 VCA De 0,1 a 35 A, a 250 VCA 80 VCC |
| Capacidad de interrupción máxima | Con reconocimiento de UL y certificación de CSA: 3000 A a 65 VCC 1000 A a 80 VCC 1500 A a 250 VCA TUV: 1500 A (PC1) a 65 VCC 1000 A (PC1) a 80 VCC 1000 A (PC1) a 250 VCA |
| Capacidades nominales del interruptor auxiliar | 1 A a 65 VCC 0,5 A a 80 VCC 0,1 A a 125 VCA (contactos dorados) |
| Circuitos disponibles | Desconexión en serie Interruptor solamente Desconexión del relé |
| Estilo del accionador | Accionador basculante curvo de un color (1 por unidad) Accionador basculante curvo de un solo color con protector (1 por unidad) Manija de un solo color (1 por unidad) Accionador plano de un solo color con botón pulsador de reinicio (1 por unidad) |
| Opciones de terminales | Presillas de conexión rápida de 0,250 Tornillo 8-32 con lengüetas volteadas Tornillo 8-32 (tipo bus) Tornillo M4 con lengüetas volteadas Tornillo M4 (tipo bus) Terminales de la plaqueta de circuito impreso inclinadas a 90° hacia la izquierda Terminales de la plaqueta de circuito impreso inclinadas a 90° hacia la derecha Terminales de la plaqueta de circuito impreso colocados en línea recta Terminales de la plaqueta de circuito impreso colocados en línea recta larga |
| Método de montaje | Panel delantero |
| Valor agregado | Colores del accionador personalizados Capacidades nominales de amperaje no estándar y más |
Recursos
Switches - Toggle
Aplicaciones
Servicios alimenticiosGeneradores
Industrial control
Automatización administrativa
