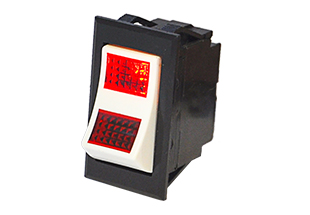

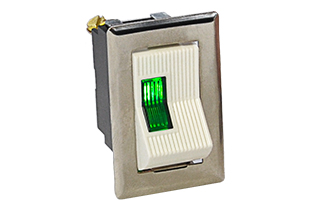

Serie LTIL: Tippette
Tipo de producto:

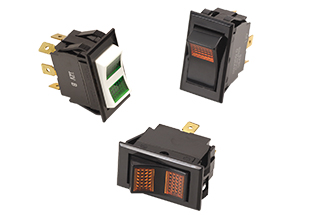

Interruptores basculantes tamaño grande
Descripción:
Los interruptores serie LTIL son interruptores basculantes unipolares e iluminados, con soportes de montaje de nailon tipo tornillo o cierre a presión.Estos interruptores tienen una capacidad nominal de CA y también son adecuados para aplicaciones de CC de baja tensión.Las opciones incluyen una amplia variedad de circuitos momentáneos y mantenidos, unidireccionales y bidireccionales, así como una variedad de estilos y colores de accionadores basculantes, colores de lentes, tensiones de lámpara y terminaciones.La serie Tippette es un interruptor basculante de estilo tradicional, disponible en versiones selladas o no selladas.Estos interruptores son adecuados para aplicaciones de uso general que pueden requerir o no protección medioambiental.
Unipolar; capacidades nominales máximas de 12 amperios 250 voltios de CA y 17 amperios 125 voltios de CA; con certificación de UL y CSA.
Especificaciones
| Certificaciones | UL, CSA |
| Cantidad de polos | De 1 polo |
| Capacidades nominales | 10 A 250 VCA 15 A 125 VCA 1/2 HP, de 125 a 250 VCA 3 A 250 VCA 6 A 125 VCA 1/4 HP, de 125 a 250 VCA 12 A 250 VCA 17 A 125 VCA 3/4 HP 125 VCA 1 HP 250 VCA |
| Circuitos | Encendido-Apagado Encendido-(Apagado) (Encendido)-Apagado Encendido-Encendido Encendido-(Encendido) Encendido-Apagado-Encendido Encendido-Apagado-(Encendido) (Encendido)-Apagado-(Encendido) |
| Fuerza dieléctrica | 1,000 V RMS (mínimo) |
| Resistencia al aislamiento | 100 megaohmios (mínimo) |
| Material de base | Fenólico |
| Estilo del accionador | Interruptor basculante dentado cruzado Interruptor basculante de líneas largas Interruptor basculante inclinado liso Interruptor basculante mate curvo Interruptor basculante suave curvo Interruptor de conmutación |
| Materiales del accionador | Nailon |
| Material de bisel | Nailon o metal |
| Opciones de terminales | Lengüetas de soldadura Presillas de conexión rápida de 0,250 Presillas de conexión rápida de 0,187 Terminales de tornillo Conductos de cable Terminales de circuito impreso |
| Método de montaje | Montaje de tornillo o con cierre a presión |
| Dimensiones del orificio de montaje | 0.830 pulg. x 1,450 pulg; 21,08 mm x 36,83 mm |
Recursos
Aplicaciones
Aplicaciones de uso general que requieren iluminación con niveles de sellado opcionalesArchivos 3D
