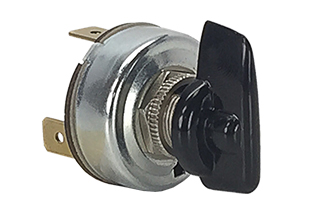

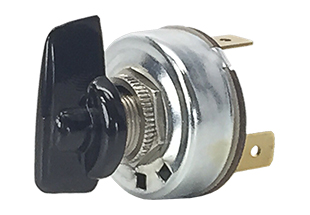

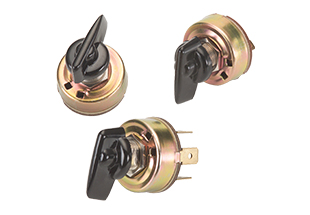

Interruptor giratorio de 4 posiciones
Los interruptores giratorios serie 700 son interruptores unipolares y de 4 posiciones, con capacidad nominal de CA/CC.Estos interruptores presentan un accionador de nailon en un diseño con revestimiento de metal.Utilizan una acción de autolimpieza y un sistema de contacto con revestimiento de plata.
Certificaciones | UL, CSA |
Cantidad de polos | De 1 polo |
Capacidades nominales | 2 A 250 VCA 4 A 125 VCA 1 A 125 V |
Circuitos | Apagado-Encendido Encendido-Encendido Encendido-Encendido-Encendido Encendido-Apagado-Encendido Apagado-Encendido-Encendido Apagado-Encendido-Encendido-Encendido Apagado-Encendido-Encendido-Encendido, 8 posiciones repetitivas Pagado-Encendido-Apagado Apagado-Encendido-Encendido-Apagado Apagado-Encendido-Apagado-Encendido |
Fuerza dieléctrica | 1,000 V RMS (mínimo) |
Resistencia al aislamiento | 100 megaohmios (mínimo) |
Material de base | Revestimiento de acero/zinc |
Estilo del accionador | Perilla de nailon |
Materiales del accionador | Nailon |
Material de buje | Con revestimiento de latón y níquel |
Opciones de terminales | Lengüetas de soldadura Presillas de conexión rápida de 0,250 |
Método de montaje | Montaje de buje |
Dimensiones del orificio de montaje | 0,468 pulg. de diámetro; 11,88 mm de diámetro |
