Serie CM
Tipo de producto:
Sistema de Conmutación CAN/LIN Multiplexado
Descripción:

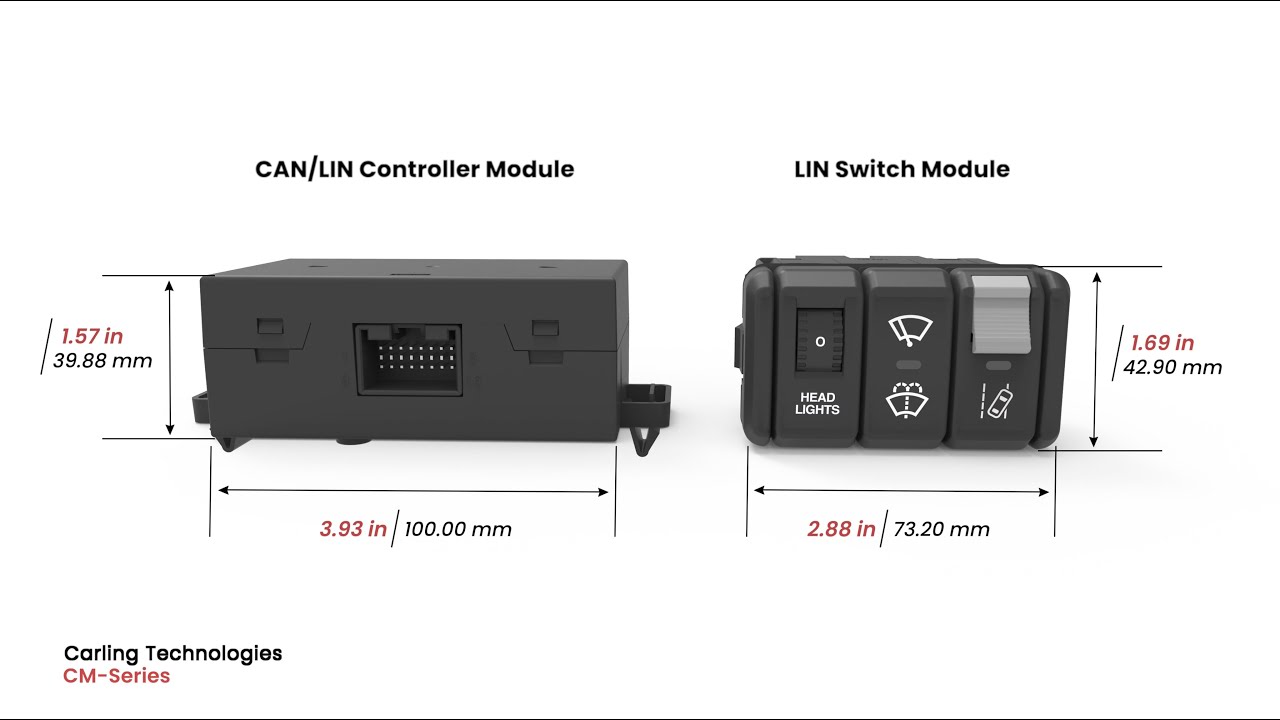

El sistema de conmutación multiplexado de la serie CM cuenta con un módulo de conmutación de red de interconexión local (LIN) y un módulo controlador CAN/LIN.

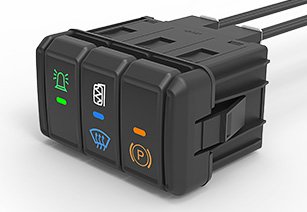

El módulo de conmutación incluye un soporte que aloja hasta tres conmutadores y reóstatos (nodos de conmutación) identificables de forma única. El soporte también cuenta con dos conectores LIN, uno que se conecta al módulo controlador y otro que permite la conexión en cadena con otros módulos de conmutación. Cuando se conecta en cadena, un bus LIN puede albergar hasta 15 funciones de conmutación. El módulo de conmutación también permite la conexión de interruptores bipolares individuales, que proporcionan información de estado a través del módulo controlador, lo que permite utilizar el sistema de la serie CM como una combinación de LIN y cargas controladas directamente.
Los nodos de conmutación pueden configurarse en varias funciones de circuito y con actuadores estándar o de bloqueo, que pueden grabarse con láser hasta en tres lugares. Las opciones de iluminación incluyen luces de fondo y de función, todas ellas controladas por la red del protocolo LIN. Cada uno de los nodos de conmutación puede extraerse o sustituirse, lo que simplifica el mantenimiento y la reasignación de funciones y ubicaciones.

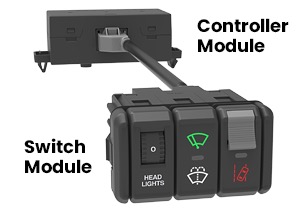

El módulo controlador actúa como interfaz de red CAN para la ECU del sistema (no suministrada) y los interruptores LIN. Acoge hasta 3 buses LIN para un total de 45 funciones de conmutación en un sistema.
Combinadas, estas características técnicas y de diseño hacen que el sistema de conmutación CAN/LIN de la serie CM sea una opción versátil y flexible que reduce el cableado y el peso del vehículo, a la vez que proporciona una nueva tecnología de conmutación para satisfacer las demandas de diseño de los vehículos comerciales.
View Similar Products »
Especificaciones
| Tensión de funcionamiento | Interruptor de cableado (HW) = 5 a 32VDC Módulo controlador = 9 a 32VDC |
| Capacidad eléctrica | Interruptor HW = 5mA a 10A a 24VDC |
| Circuitos de conmutación | Mantenido de 2 posiciones, momentáneo de 2 posiciones, Mantenido de 3 posiciones, momentáneo de 3 posiciones, Momentáneo-mantenido de 3 posiciones, bloqueo |
| Iluminación | El interruptor puede tener hasta 2 iconos retroiluminados marcados con láser. El interruptor puede tener 1 barra de función/luz central El reóstato tiene 1 icono marcado con láser retroiluminado. 5 opciones de color para la retroiluminación y las luces de función: rojo, naranja/ámbar, verde, azul, blanco. Control de la iluminación de la luz de fondo y de la luz de función a través de LIN |
| Tasa de baudios CAN | 250 kbps |
| Temperatura de funcionamiento | (-40°C) a +70°C. |
| Vibración | ISO 16750-3, Prueba VIII, 32 horas por plano |
| Resistencia química | IEC 60068-2-74 condición A - gasolina, diesel, alcohol desnaturalizado, aceite mineral, aceite de motor, líquido de frenos, etilenglicol, Armor All, Windex |
| Resistencia eléctrica | Interruptor LIN = 80k operaciones, carga resistiva 25uA, 24 VDC Interruptor HW = 80k operaciones, carga resistiva 10mA, 24 VDC Interruptor HW = 80k operaciones, carga resistiva 10A, 24VDC Interruptor HW = 100k operaciones, carga inductiva 10A, 24 VDC Interruptor HW = 100k operaciones, carga electrónica 5mA, 24 VDC Reóstato = 10k ciclos |
| Choque térmico | Prueba IEC 6008-2-14 Na, -40°C a +70°C, 20 ciclos, exposición de 2 horas |
| EMC - Conducción | ISO 7637-2 pulso 1, 2A, 2B, 3A, 3B, perfil de arranque, volcado de carga A, volcado de carga B, tensión alterna superimpuesta, aumento/disminución lenta de la tensión de alimentación, caída momentánea de la tensión de alimentación, comportamiento de restablecimiento en la caída de tensión. Inmunidad a los transitorios ISO 7637-2 en las líneas de alimentación pulsos 1, 2a, 2b, 3a, 3b, 4. Inmunidad a los transitorios ISO 7637-3 en las líneas de señal. Emisión de frecuencias en los cables de alimentación y de señal de 0,15 a 108 MHz. |
| EMC - Radiación | BCI según ISO 11452-4 a 100mA Emisiones radiadas de banda ancha según ECE-R10 anexo 7 Emisiones radiadas de banda estrecha según ECE-R10 anexo 8 |
Recursos
Switches - Digital Switching
Aplicaciones
Vehículos comercialesEquipos de construcción
Equipos agrícolas
Camiones de trabajo

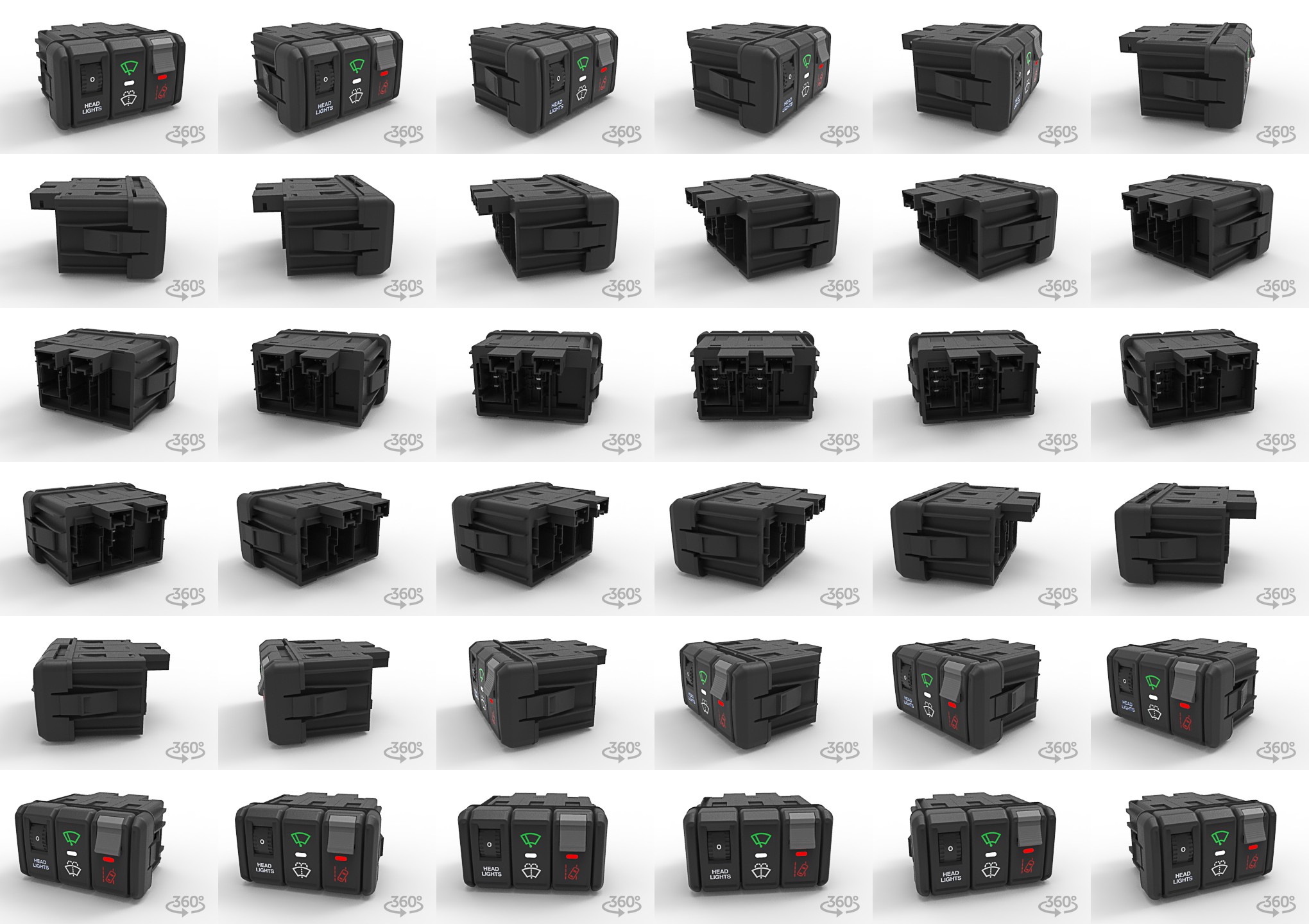

Archivos 3D
