Serie 1M
Tipo de producto:

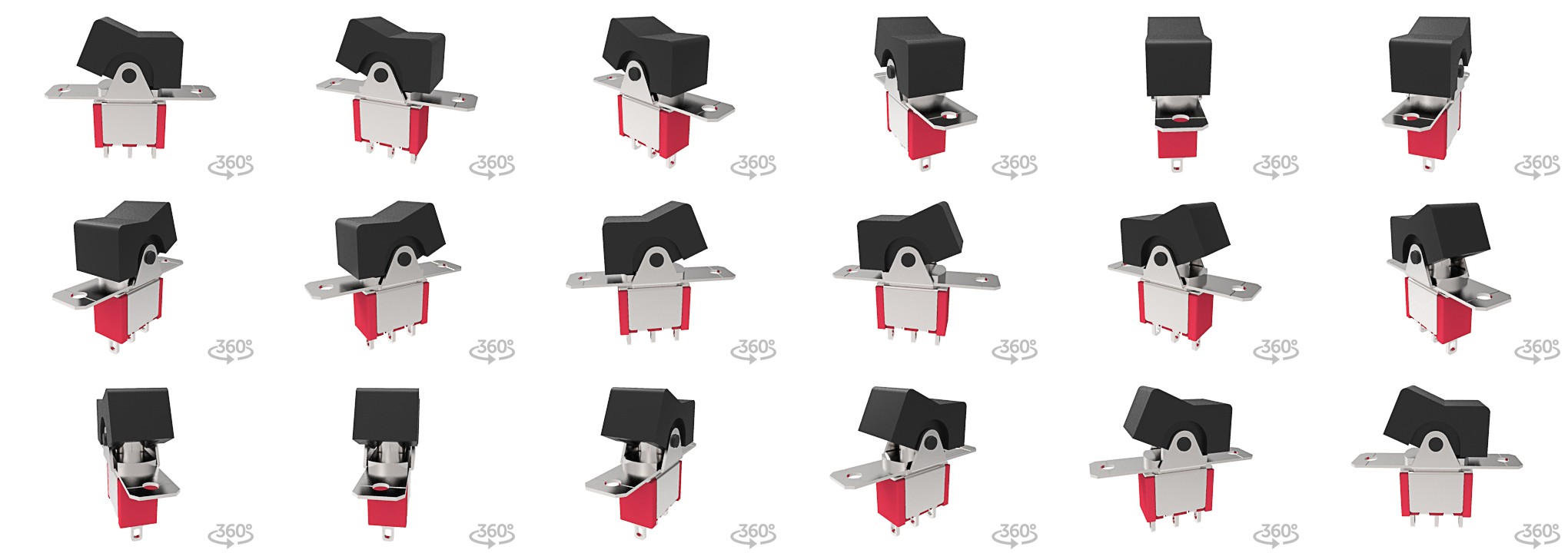

Interruptores tamaño miniatura de montaje en circuito impreso
Descripción:
La familia 1M de interruptores basculantes y de paleta tamaño miniatura está compuesta por 2 series de interruptores: el interruptor basculante y de paleta miniatura serie 1M1 y el interruptor basculante y de paleta miniatura, sellado, serie 1MS.
View Similar Products »
Especificaciones
| Certificaciones | Serie 1M1: con aprobación UL y CSA Serie 1MS: con aprobación UL y cUL, IP67 |
| Cantidad de polos | Serie 1M1: de 1 a 4 polos Serie 1MS: de 1 a 3 polos |
| Capacidades nominales | 5 A a 125 VCA o 28 VCC 2 A a 250 VCA 0,4 VA máx. a 20 V máx. (CA/CC) |
| Circuitos | Encendido-Encendido Encendido-(Encendido) Encendido-Apagado-Encendido (Encendido)-Apagado-(Encendido) Encendido-Apagado-(Encendido) |
| Fuerza dieléctrica | 1500 V RMS a nivel del mar |
| Resistencia al aislamiento | 1000 megaohmios (mínimo) |
| Estilo del accionador | Accionadores basculantes pequeños, medianos y grandes Accionadores de paleta pequeños, medianos y grandes Accionadores basculantes con o sin armazón Accionadores de paleta con o sin armazón |
| Material de la caja | Serie 1M1: dietil ftalato (DEP) (UL94V-0) serie 1MS: de nailon con fibra de vidrio 6/6, ignífugo, estabilizado al calor (UL94V-0) |
| Material de los accionadores basculantes | Serie 1M1: de nailon (UL 94V-0) Serie 1MS: junta tórica interna sellada, de nailon, negro Estándar |
| Material de buje | Serie 1M1: de latón, con revestimiento de níquel serie 1MS: de nailon con fibra de vidrio 6/6, ignífugo, estabilizado al calor (UL94V-0) |
| Material de la carcasa | Serie 1M1: de acero inoxidable Serie 1MS: de acero para muelles |
| Soporte técnico de interruptores | Series 1M1 y 1MS: de latón, revestimiento de estaño |
| Opciones de terminales | Lengüeta de soldadura PCB Montaje de circuito impreso Soporte en U con cierre a presión Conexión arrollada |
| Dimensiones del orificio de montaje | Consulte el archivo de ficha técnica en PDF que se encuentra arriba para conocer las dimensiones |
Recursos
Aplicaciones
InstrumentaciónEquipos de prueba
Telecomunicaciones
Trabajo en red
Equipos de prueba
Aparatos portátiles
