Serie N

Tipo de producto:

Interruptores basculantes direccionables

Descripción:

Los interruptores direccionables serie N ofrecen la apariencia de un control electromecánico tradicional con una placa de circuito impreso (PCB) para ofrecer a los clientes una alternativa flexible y económica a un interruptor CAN o LIN.La serie N produce hasta 144 Id. de interruptores individuales al utilizar un circuito de escalera de resistencia.Se pueden obtener diferentes identificaciones del interruptor al cambiar los valores del resistor vinculados a cargas individuales.Luego, las cargas individuales pueden asignarse a funciones específicas que el interruptor está controlando.Cada interruptor está conectado a una Unidad de control del motor (ECU) y el software de la aplicación se escribe para reconocer la Id. del interruptor a fin de determinar qué carga se está controlando y la posición seleccionada del accionador.El resultado final significa que los mazos de cables están más simplificados y las cargas específicas ahora pueden reorganizarse sin la necesidad de contar con un nuevo diseño de mazo costoso y que requiere mucho tiempo, lo que permite ofrecer a los diseñadores lo último en flexibilidad de diseño.

View Similar Products »
  • Single pole N-Series addressable rocker switches; black rockers showing various legend options and colors.
  • Single pole, snap-in mount N-Series addressable rocker switch; black rocker with headlight imprint in white.

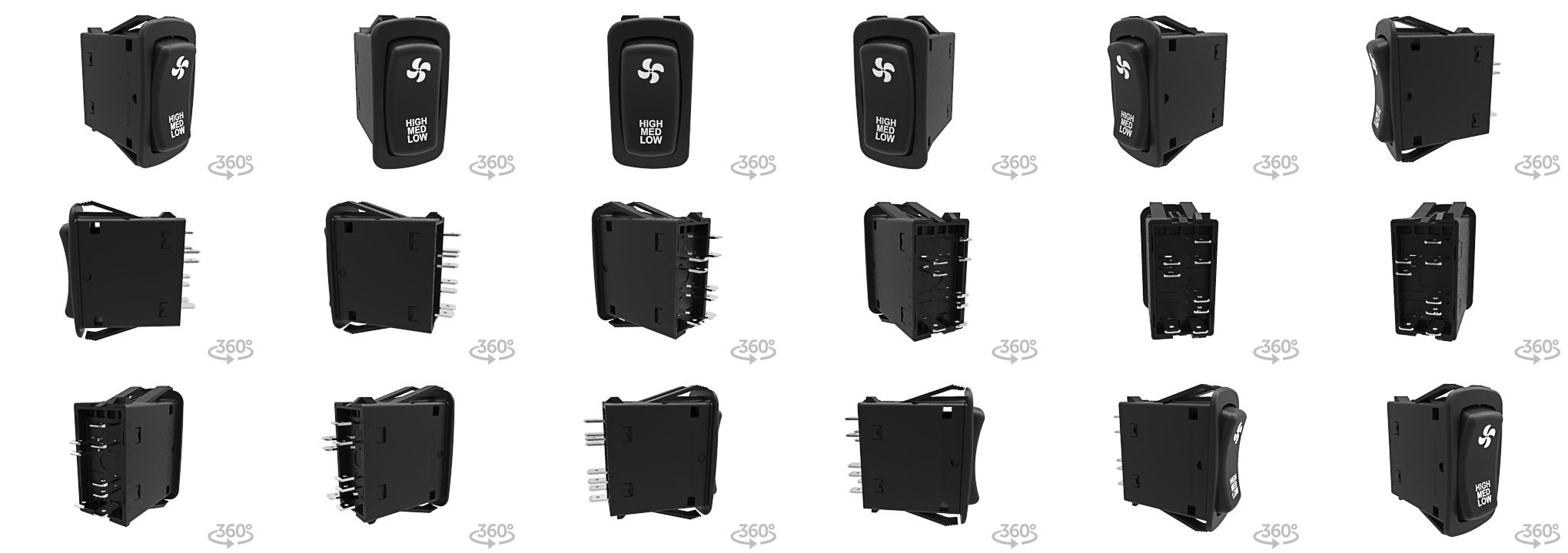

Single pole N-Series addressable rocker switch; black rocker with 3 speed fan legend in white and quick connect tabs.
Single pole N-Series addressable rocker switches; black rockers showing various legend options and colors.
Single pole, snap-in mount N-Series addressable rocker switch; black rocker with headlight imprint in white.

Especificaciones

Certificaciones

No existen listados de los organismos

Cantidad de polos

De 1 polo

Id. resistivas

(indica la carga del interruptor)

1020

1300

1620

2000

2430

2940

3570

4320

5230

6340

7870

10000

Constantes que dependen de resistores

(indica el estado del interruptor)

1300

825

10000

6650

5320

3830

Fuerza dieléctrica

Polaridad opuesta de 1250 V RMS

3750 V RMS entre piezas activas y superficie de fácil acceso para el operador

Resistencia al aislamiento

50 megaohmios (mínimo)

Material de base

Poliéster

Estilo del accionador

Interruptor basculante convexo

Interruptor basculante convexo iluminado con lente grande

Interruptor basculante convexo iluminado con lentes de barra

Interruptor basculante convexo iluminado con combinación de lentes grandes y de barra

Materiales del accionador

Lentes: de policarbonato

Accionador: de nailon 66 reforzado

Grabado láser con accionador de policarbonato

Opciones de terminales

Presillas de conexión rápida de 0,250

Presillas de conexión rápida de 0,187

Método de montaje

Mecanismo de cierre a presión

Dimensiones del orificio de montaje

0,867 pulg. x 1,734 pulg.; 22mm x 44mm

Recursos

Aplicaciones

Equipos de transporte para carretera y todo terreno
Equipos agrícolas
Equipos de construcción
Industria marítima
