Vシリーズ： コンチュラII & III

製品タイプ:

シールドロッカースイッチ

説明:

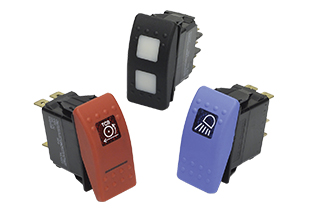

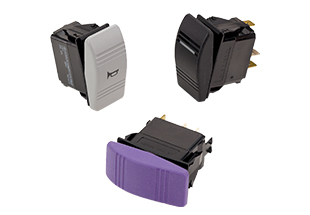

VシリーズコンチュラIIおよびIIIスナップインロッカースイッチは、多様な定格、回路、色、照光、およびシンボルを始めとする多くのユニークなオプションを提供します。これらの単極または二極スイッチのアクチュエータは着脱可能で、さまざまなスタイルと色のアクチュエータが使用でき、スクエアまたはバーレンズによる照光が可能です。 アクチュエータは、個別に購入またはストックすることができます。オプションのプラグイン端子コネクタを使用すると、ワイヤーハーネスのプレワイヤリングが可能です。

スイッチのみの前面パネルコンポーネントのシールドオプションがあるコンチュラスイッチは、IP66およびIP68の認証を受けていて、埃および長期的なスプレー効果、水圧下での浸水に対する完全な保護が施され、船舶製品のUL1500点火保護として認識されています。これらのスイッチには、振動、衝撃、熱衝撃、湿度、および塩水飛沫に耐える設計がなされています。

見積/サンプルのご依頼
View Similar Products »

仕様

認証

UL CSA

極数

1～2極

定格

10A 250VAC
15A 125VAC
1/2HP

15A 125VAC
1/2HP
12(2)A 125VAC uT85

15A 125VAC
1/2HP
12(6)A 125VAC T85

10A 250VAC
15A 125VAC
1/2HP 125～250VAC
12(2)A 250VAC uT85

10A 250VAC
15A 125VAC
1/2HP 125～250VAC
12(6)A 250VAC T85

15A 24V

20A 18V

20A 12V

20A 6V

20A 3V

絶縁耐圧

2,000 V RMS異極性
活電部とオペレータがアクセス可能な表面の間で4,000 V RMS

絶縁抵抗

50メグオーム（最小）

基板材質

ポリエステル

アクチュエータスタイル

バンプフィンガートラクション凸形ロッカー
リッジフィンガートラクション凸形ロッカー
スクエアレンズ付き照光式凸形ロッカー
バーレンズ付き照光式凸形ロッカー
スクエア/バーレンズ付き照光式凸形ロッカー
上記のロッカーの"ソフトタッチ"バージョン
ロッキングロッカー

アクチュエータ材質

下層/レンズ - ポリカーボネート
硬質表層 – ナイロン
ソフトタッチ表層 - 熱可塑性エラストマー

ブラケット/ベゼル材質

ナイロン

端子オプション

0.250 QCタブ

取り付け方法

スナップイン

取り付け穴の寸法

0.83" x 1.45"（21.08mm x 36.83mm）

付加価値

カスタムカラーおよび銘板
特殊回路
取り付けパネル
ロックオン端子コネクタ（オプション）
ホールプラグ
アクチュエータ除去ツール
その他の詳細

リソース

Switches - Rocker

アプリケーション

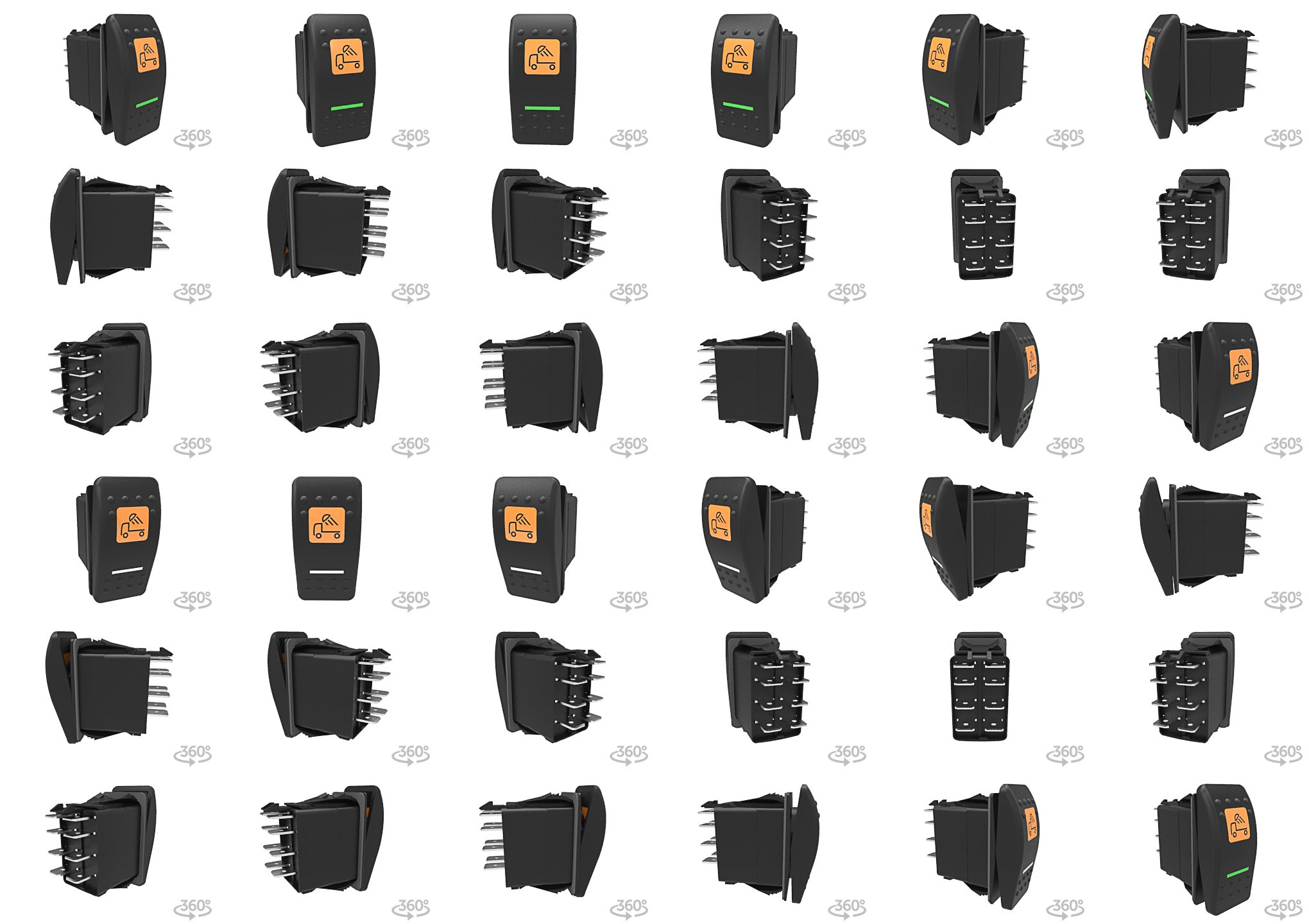

3Dファイル
