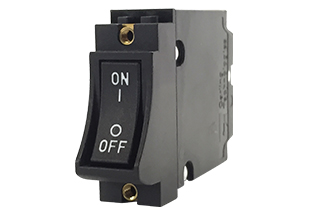

Hシリーズ

製品タイプ:

流体電磁式サーキットブレーカ

説明:

コストパフォーマンスに優れたHシリーズは、信頼性の高い保護機能をコンパクトなデザインで実現しています。PBC取り付けを含む端子オプションを提供するHシリーズブレーカは、幅広い汎用および全負荷アプリケーションに適合し、グローバル市場のIECスペーシング要件を満たすのに最適です。Hシリーズのブレーカーには、「トリップフィー」機構が搭載されており、障害状態が発生すると、ハンドルがオンの位置にあっても接点が開きます。Hシリーズは、ハンドルまたはロッカーアクチュエータ付きで、1～3極の構成で利用できます。

代理店の承認：UL 1077、CSA承認、TUV認定IEC / EN 60934、CCC

アンペア数：最大35アンペア

電圧：最大480VAC/80VDC、単極の場合は最大250VACまたは65VDCと80VDC

最大遮断容量：3,000アンペア

データシートをダウンロードする > 見積/サンプルのご依頼
View Similar Products »

仕様

認証

UL 1077リコグナイズド
CSA承認
CCC認定
TUV認定

極数

1～3極

利用可能な遮断特性

AC & DC瞬時、超高速、高速、中速、低速
AC &DC高突入電流- 高速、中速、低速

最大電流および電圧定格

0.1-35A @ 65VDC
0.1-25A @ 80VDC
26-35A @ 80VDC（極性指定）
0.1-35A @ 250VAC
0.1-35A @ 250VAC 80VDC

最大遮断容量

UL認証、CSA認定：
3,000A @ 65VDC
1,000A @ 80VDC
1500A @ 250 VAC

TUV：
1500A（PC1）@ 65VDC
1000A（PC1）@ 80VDC
1000A（PC1）@ 250 VAC

補助スイッチ定格

1.0A @ 65VDC
0.5A @ 80VDC
0.1A @ 125VAC（金接点）

利用可能な回路

直列トリップ
スイッチのみ
分路トリップ

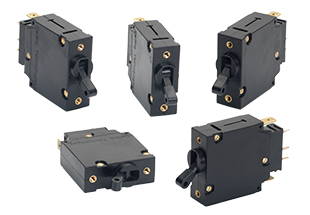

アクチュエータスタイル

単色湾曲ロッカー(ユニット当たり1）
ガード付き単色湾曲ロッカー(ユニット当たり1）
単色ハンドル(ユニット当たり1）
プッシュツーリセット式単色フラット(ユニット当たり1）

端子オプション

0.250 QCタブ
上向きラグ付き8-32ネジ
8-32ネジ（バスタイプ）
上向きラグ付きM4ネジ
M4ネジ（バスタイプ）
プリント基板端子、90度左向き
プリント基板端子、90度右向き
プリント基板端子、直線
プリント基板端子、長い直線

取り付け方法

フロントパネル

付加価値

アクチュエータのカスタムカラー
標準外の定格電流
その他

リソース

アプリケーション

データコム/テレコム
マリン
医療機器

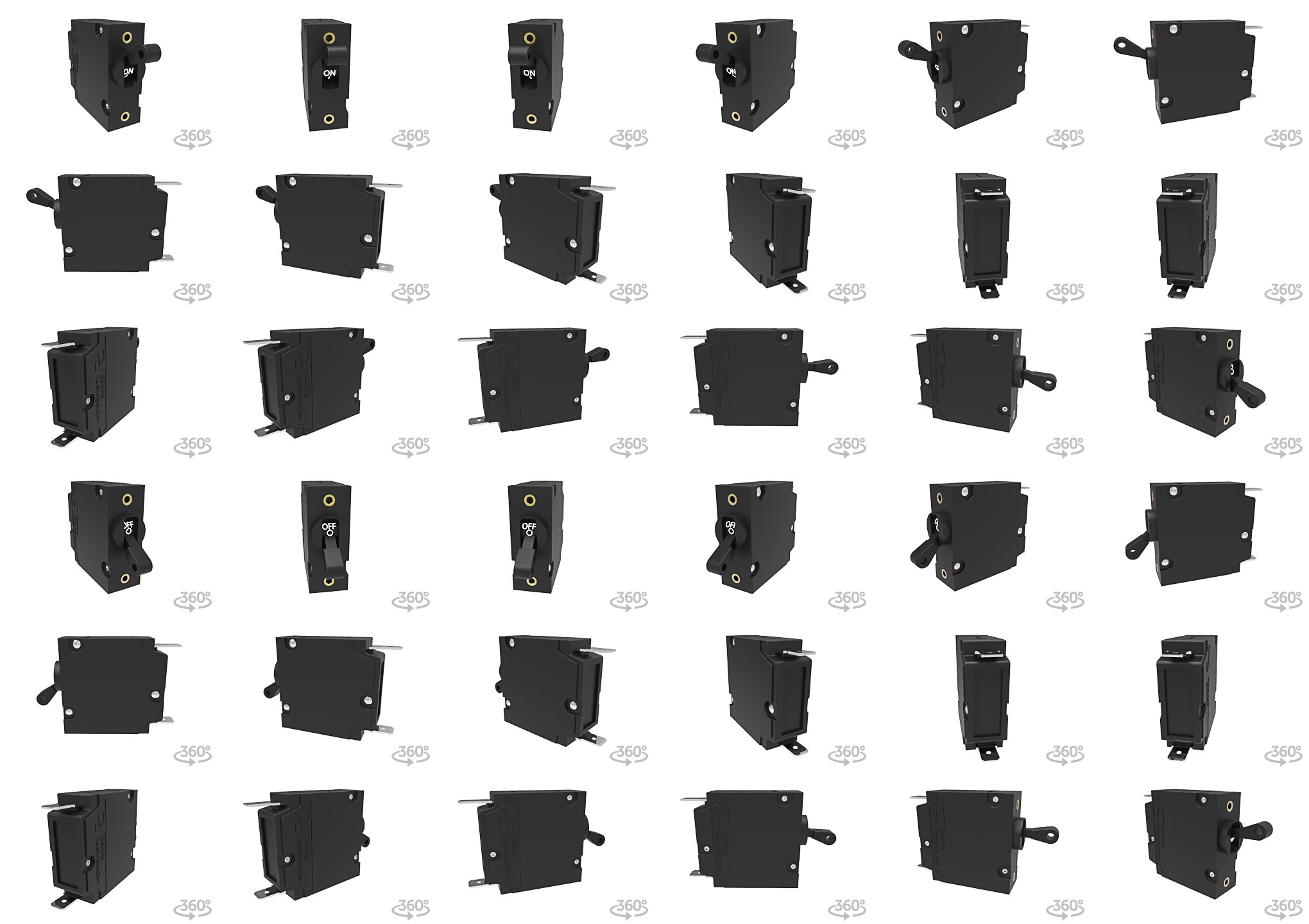

3Dファイル
