Aシリーズ

製品タイプ:

流体電磁式サーキットブレーカ

説明:

コンパクトなAシリーズ流体電磁式サーキットブレーカは、温度変化に対し安定しているため、一般および全負荷電流の用途への対応が求められるOEM市場で正確な運転が行えるように設計されています。 これらのサーキットブレーカは、1~6極のあるハンドルアクチュエータで使用できます。 フロントパネル操作と外観の要望に対応するために簡潔で現代的なデザインが要求される場合、オンモードまたはトリップ/オフモードのいずれかを示す2色Visi-Rocker、および単色ロッカーアクチュエータを使用できます。 ロッカーアクチュエータは、1~3極構造で使用できます。 新しいロッカーガードベゼルおよびプッシュツーリセットベゼルにより、不注意による作動を防止します。Aシリーズサーキットブレーカは、0.02アンプ~50アンペア、最大277VACまたは80VDCで提供されています。 さまざまな標準色および刻印で、遮断特性、端子、アクチュエータのスタイルなどを選択できます。

View Similar Products »

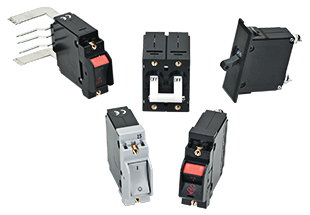

  • A-Series 1-6 poles circuit breakers, various handle and termination styles
A-Series 1-6 poles circuit breakers, various handle and termination styles

仕様

認証

UL認証、CSA、TUV、VDE -0642、UL-1500、UL489Aリステッド(電気通信)

極数

1~6極のハンドルアクチュエータ
1~3極のロッカーアクチュエータ
1~3極の金属トグルアクチュエータ

利用可能な遮断特性

瞬時、超高速、高速、中速、低速(モーター負荷)、AC、DC、AC/DC、高突入電流(高速、中速、低速)

最大電流および電圧定格

0.02~30A @ 277VAC、80VDC
31.0~50A @ 125/250VAC、80VDC
0.1~50A @ 80VDC(UL489A)

最大遮断容量

3,000A @ 65VDC(ULのみ)
予備ヒューズ付き3,500A @ 65VDC
3,000A @ 125/250VAC(ULのみ)
予備ヒューズ付き5,000A @ 277VAC
5,000A @ 80VDC(UL489A)

補助スイッチ定格

10.1A @ 250VAC
0.1A @ 125VAC(金接点)
5A @ 30VDC
0.5A @ 80VDC
1.0A @ 65VDC

利用可能な回路

シリーズ、分路、リレー、スイッチのみ、リモートシャットダウン付きシリーズ、リレーおよび分路のトリップ二重コイル

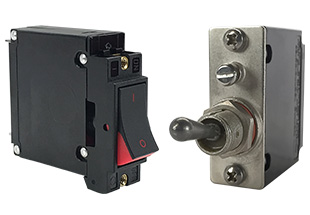

アクチュエータスタイル

単色ロッカー(ユニット当たり1)
フラットロッカー(ユニット当たり1)
2色Visi-Rocker(ユニット当たり1)
ハンドル(極当たりまたはユニット当たり1)
中間トリップハンドル(極当たりまたはユニット当たり1)

端子オプション

0.250 QCタブ
上向きラグ付き8-32ネジ
8-32ネジ(バスタイプ)
上向きラグ付き10-32ネジ
10-32ネジ(バスタイプ)
M4およびM5ネジ(バスタイプ)
上向きラグ付きM4およびM5ネジ
押し込みスタッド端子
M6スタッド

取り付け方法

フロントパネル
スナップ式フロントパネル(ハンドルアクチュエータ)

付加価値

アクチュエータのカスタムカラー
PC端子使用可
標準外の定格電流
パネル穴プラグ使用可

アプリケーション

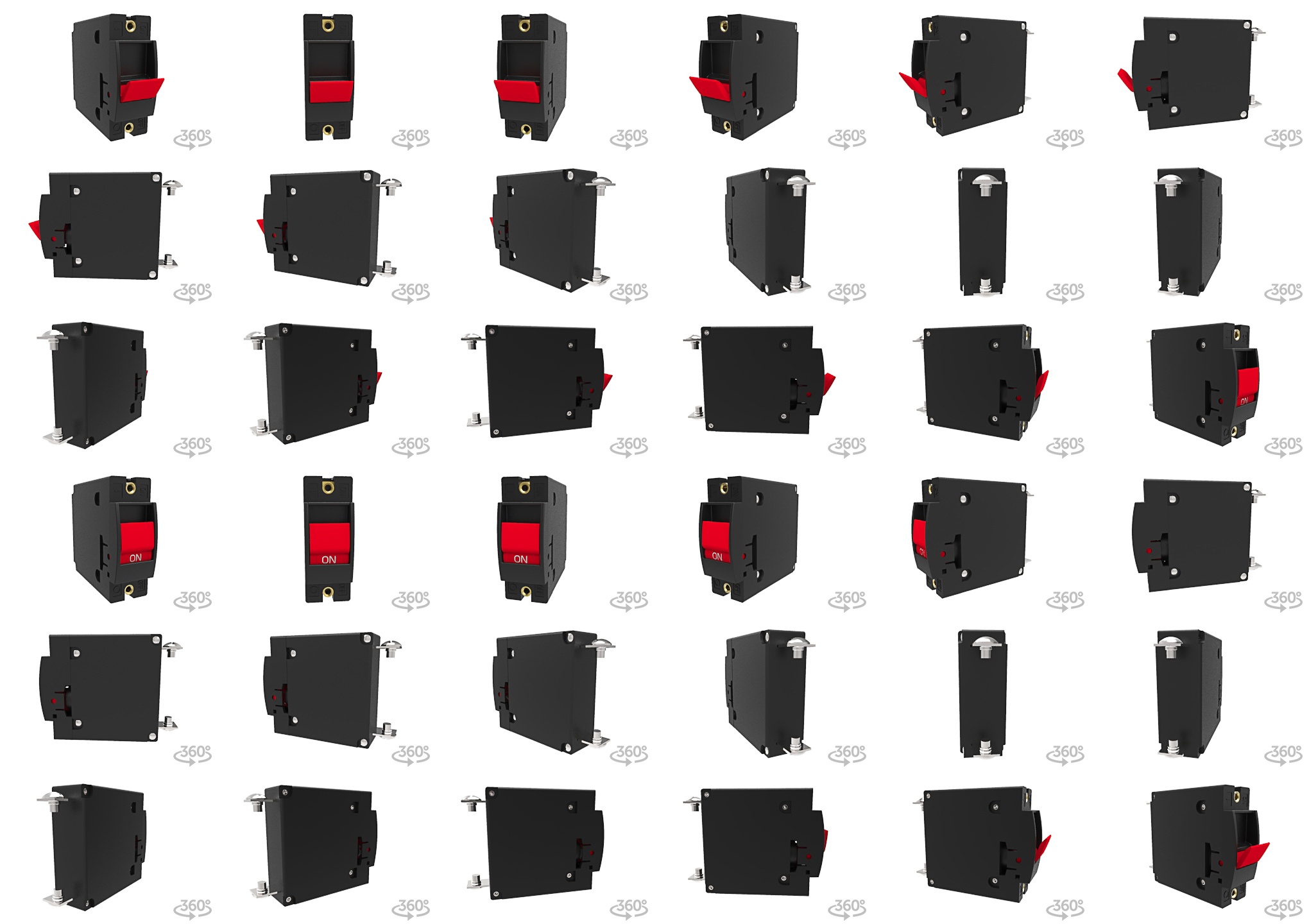

3Dファイル
