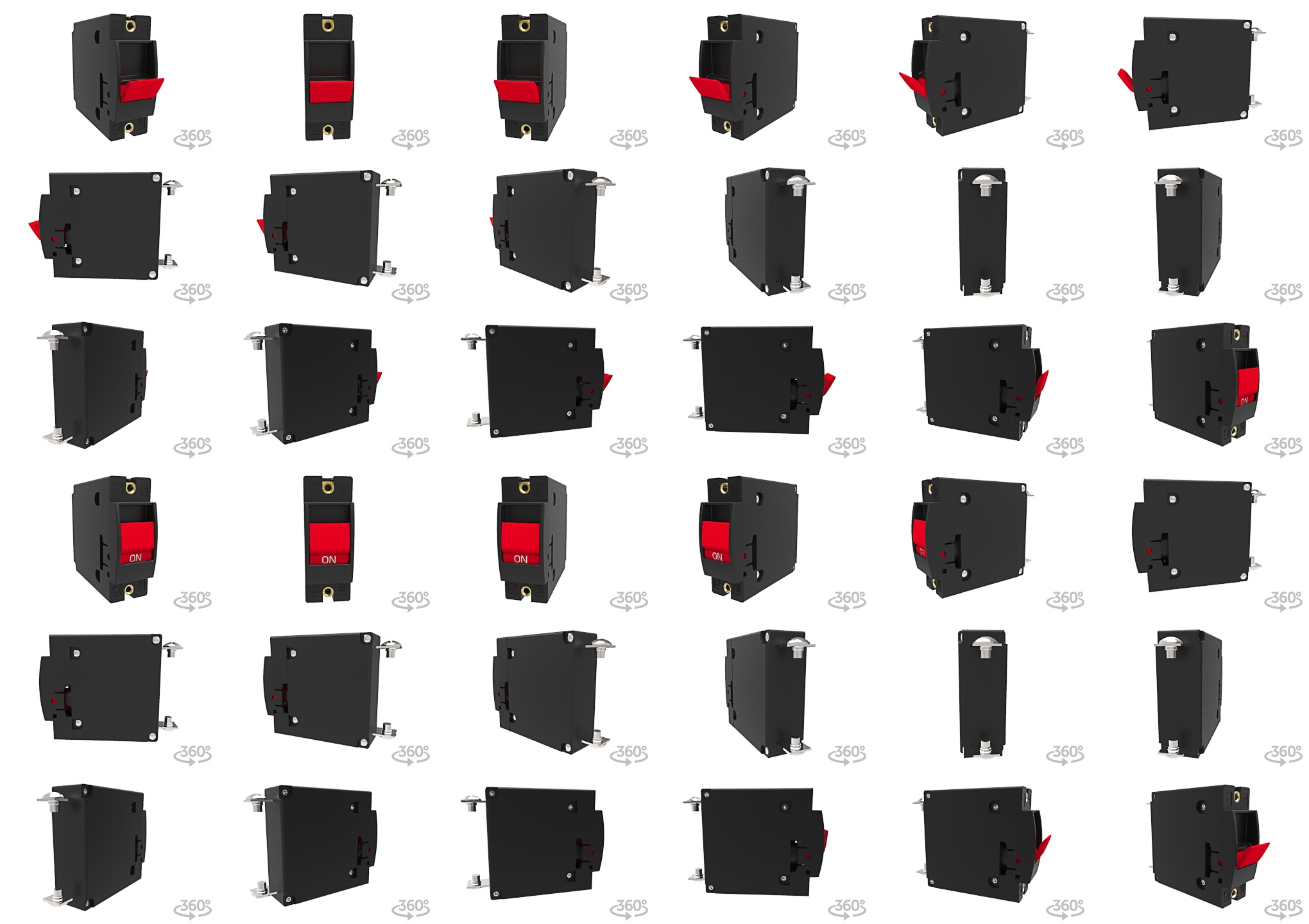

Interruptor de circuito magnético-hidráulico
La Serie A está diseñada para un funcionamiento preciso en una amplia gama de aplicaciones de uso general y de carga completa de amperios.
Su tamaño compacto puede complementarse con un actuador Visi Rocker® o de pala empotrada cuando el funcionamiento del panel frontal requiere un diseño limpio. La configuración de palanca metálica sellada es ideal para aplicaciones en entornos difíciles. A las características de seguridad del disyuntor se suman las opciones del exclusivo Rockerguard y/o los embellecedores de pulsación de rearme para las configuraciones accionadas por balancín.
Este disyuntor de hasta 50 amperios se puede configurar de uno a seis polos con actuadores de manilla y de uno a tres polos con actuadores de palanca sellada, balancín o pala empotrada.
Aprobaciones de agencias: UL 489A, UL 1077, UL 1500, UL 508, aceptado por CSA, certificado por TUV y VDE según IEC/EN 60934, CCC
Amperaje: Máximo 50 amperios
Tensión: Máximo 277VAC o 80VDC
Capacidad máxima de interrupción: 7.500 amperios
Certificaciones | Con reconocimiento de UL, incluido en el listado de CSA, TUV, VDE -0642, UL-1500, UL489A (telecomunicaciones) |
Cantidad de polos | Accionador de manija de 1 a 6 polos Accionador basculante de 1 a 3 polos Accionador de conmutación metálico de 1 a 3 polos |
Retardos disponibles | Instantáneo, ultracorto, corto, intermedio, largo (cargas de motor) CA, CC, CA/CC; corriente de irrupción alta: corta, intermedia, larga |
Capacidades nominales máximas de tensión y corriente | De 0,02 a 30 A, a 277 VCA, 80 VCC De 31,0 a 50 A, a 125/250 VCA, 80 VCC De 0,1 a 50 A, a 80 VCC (UL489A) |
Capacidad de interrupción máxima | 3000 A a 65 VCC (UL solamente) 3500 A a 65 VCC con respaldo de fusible 3000 A a 125/250 VCA (UL solamente) 5000 A a 277 VCA con respaldo de fusible 5000 A a 80 VCC (UL489A) |
Capacidades nominales del interruptor auxiliar | 10,1 A a 250 VCA 0,1 A a 125 VCA (contactos dorados) 5 A a 30 VCC 0,5 A a 80 VCC 1 A a 65 VCC |
Circuitos disponibles | En serie, derivación, relé, solo interruptor, en serie con apagado remoto, bobina doble con desconexión de derivación y del relé |
Estilo del accionador | Accionador basculante curvo de un solo color (1 por unidad) Accionador basculante plano (1 por unidad) Accionador Visi-Rocker de dos colores (1 por unidad) Manija (1 por polo o 1 por unidad) Manija de desconexión intermedia (1 por polo o 1 por unidad) |
Opciones de terminales | Presillas de conexión rápida de 0,250 Tornillo 8-32 con lengüetas volteadas Tornillo 8-32 (tipo barra) Volteadas Terminales de perno ajustado a presión Perno M6 Tornillo 10-32 con lengüetas volteadas Tornillo 10-32 (tipo barra) Tornillo M4 y M5 (tipo barra) Tornillo M4 y M5 con lengüetas |
Método de montaje | Panel delantero Panel delantero con montaje a presión (accionador de manija) |
Valor agregado | Colores del accionador personalizados Terminales de circuito impreso disponibles Capacidades nominales de amperaje no estándar Tapón para orificio de panel disponible |
