Eco-Friendly

Serie CX

Tipo de producto:

Disyuntor Magnético Hidráulico

Descripción:

Empleando una configuración patentada de terminales de refuerzo de flujo magnético, la serie CX ofrece innovación en diseño y función. Este disyuntor de hasta 125 amperios utiliza imanes permanentes situados en la entrada de la cámara de arco, combinados con un corredor de arco superior e inferior especialmente diseñado, para aumentar la fuerza de soplado magnético y animar al arco a salir de los contactos hacia la cámara de arco. Aquí, los retenedores del divisor de arco con paredes presurizadas integradas, mejoran la refrigeración mediante el uso de placas divisoras inducidas magnéticamente. El resultado es un disyuntor compacto capaz de manejar aplicaciones de alto amperaje y alta tensión continua.

Reconocido por UL con una clasificación de hasta 440VDC, hace que la serie CX sea ideal para aplicaciones de comunicación de datos de 380VDC. Con un valor nominal de 600VDC disponible, el disyuntor es adecuado para la integración en tecnologías de la información y equipos de distribución de energía. La aprobación UL 489B permite su uso como desconectador para sistemas fotovoltaicos con opciones adicionales de amperaje y configuración de polos.

La seguridad y funcionalidad del disyuntor de la serie CX se ve reforzada con un circuito de disparo por relé opcional que facilita el apagado del sistema por parte de un operador remoto. El disyuntor ofrece una manija de accionamiento de color sólido y de uno a cinco polos, según las configuraciones aprobadas por la agencia.

Aprobaciones de la agencia: UL 489, UL 489B, UL 1077, cRUus, cULus y TUV certificado según IEC/EN 60947-2, CCC

Amperaje: Máximo 125 amperios unipolares y 115 amperios multipolares

Tensión: Máximo 600VDC

Capacidad máxima de interrupción: 10.000 amperios

View Similar Products »

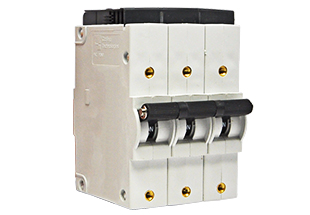

  • CX-Series breaker in three pole configuration has a maximum interrupting capacity of 10,000 amps.

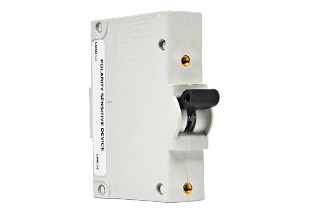

  • CX-Series up to 125 amp breaker in single pole configuration has a maximum interrupting capacity of 10,000 amps.
CX-Series breaker in double pole configuration has a maximum interrupting capacity of 10,000 amps.
CX-Series breaker in three pole configuration has a maximum interrupting capacity of 10,000 amps.
CX-Series up to 125 amp breaker in single pole configuration has a maximum interrupting capacity of 10,000 amps.

Especificaciones

Certificaciones
Cantidad de polos

De 1 a 4 polos

Retardos disponibles

CC instantánea, ultracorta, corta, mediana, larga

Interruptor de CC solamente

Capacidades nominales máximas de tensión y corriente

UL 1077:

De 1 a 125 A a 300 VCC

De 1 a 63 A, a 440 VCC

De 1 a 115 A, a 600 VCC

UL 489:

De 1 a 15 A, a 250 VCC (1 polo)

De 1 a 15 A, a 250/500 VCC (bipolar)

De 1 a 50 A, a 205/410 VCC (bipolar)

Capacidad de interrupción máxima

UL 1077:

5000 A a 300 VCC, capacidad nominal de corriente de 1 a 75 A

3000 A a 300 VCC, capacidad nominal de corriente de 76 a 125 A

10 000 A a 440 CC, capacidad nominal de corriente de 1 a 30 A

5000 A a 440 CC, capacidad nominal de corriente de 31 a 63 A

5000 A a 600 CC, capacidad nominal de corriente de 1 a 75 A

3000 A a 600 CC, capacidad nominal de corriente de 76 a 115 A

UL 489:

5000 A a 250 VCC, de 1 a 15 A (1 polo)

10 000 A a 250/500 VCC, de 1 a 15 A (bipolar)

10 000 A a 205/410 VCC, de 1 a 50 A (bipolar)

Capacidades nominales del interruptor auxiliar

N/D

Circuitos disponibles

Desconexión en serie

Interruptor solamente

Estilo del accionador

Manija de un solo color

Opciones de terminales

Tornillo 10-32

Tornillo M5

Perno 1/4-20

Perno M6

Método de montaje

Panel delantero

Valor agregado

Colores del accionador personalizados

Capacidades nominales de amperaje no estándar

y más

Recursos

Circuit Breakers - Hydraulic Magnetic

Aplicaciones

Aplicaciones de alta tensión continua:
Datacom
Sistemas PDU y UPS
Fuentes de alimentación y convertidores
Energía renovable
Controladores de motor
Estaciones de carga
Redes inteligentes
Equipos de misión crítica
