Eco-Friendly

Serie D

Tipo de producto:

Disyuntor Magnético Hidráulico de Carril DIN

Descripción:

El disyuntor para montaje en carril DIN de la serie D se encaja fácilmente en un carril DIN simétrico de 35 mm x 7,5 mm o de 35 mm x 15 mm. La facilidad de montaje y desmontaje de la Serie D se ve reforzada por unas cuidadas características de seguridad, que incluyen terminales empotrados preparados para el cableado que son a la vez resistentes al tacto y a los golpes.

La facilidad de uso es otra de las características de estos interruptores. Un Visi Rocker® de dos colores hace que sea fácil ver cuando el interruptor está en modo ON o TRIPPED/OFF. Además de la seguridad y simplicidad del interruptor, todos los tipos de actuadores se ajustan a los mismos recortes de panel estándar de la industria y están diseñados para facilitar la construcción de un frente muerto.

El disyuntor para montaje en carril DIN de la Serie D está disponible como disyuntor de maneta de uno a cuatro polos o como disyuntor basculante de uno a tres polos.

Aprobaciones de agencias: UL 1077, UL 508, CSA aceptada y VDE certificada según IEC/EN 60934

Amperaje: Máximo 50 amperios

Tensión: 480Y/277VAC o 80VDC

Capacidad máxima de interrupción: 5.000 amperios

View Similar Products »

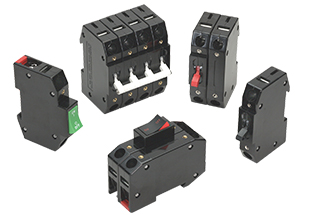

  • D-Series DIN rail mount circuit breaker available as a 1 to 4 pole handle breaker or a 1 to 3 pole rocker breaker.
  • D-Series DIN rail mount circuit breaker in single pole configuration with handle actuator.
  • D-Series DIN rail mount circuit breaker in three pole configuration with rocker actuator.
D-Series DIN rail mount circuit breaker available as a 1 to 4 pole handle breaker or a 1 to 3 pole rocker breaker.
D-Series DIN rail mount circuit breaker in single pole configuration with handle actuator.
D-Series DIN rail mount circuit breaker in three pole configuration with rocker actuator.

Especificaciones

Certificaciones

Con reconocimiento de UL, CSA, VDE -4006

Cantidad de polos

De 1 a 4 polos (accionadores de manija)
De 1 a 3 polos (accionadores basculantes)

Retardos disponibles

Instantáneo, ultracorto, corto, intermedio, largo (cargas de motor) CA, CC, CA/CC; corriente de irrupción alta: corta, intermedia, larga

Capacidades nominales máximas de tensión y corriente

De 0,02 a 50 A, a 277 VCA, 65 VCC

De 0,02 a 30 A, a 480 WYE/277 VCA, bipolar monofásico,

Tripolar trifásico

Capacidad de interrupción máxima

1500 A a 65 VCC, 250 VCA (VDE únicamente)

5000 A a 65 VCC

5000 A a 480WYE/277 VCA c/fusible de respaldo

3000 A a 125/250 VCA (UL únicamente)

Capacidades nominales del interruptor auxiliar

N/D

Circuitos disponibles

En serie, solo interruptor, en serie con apagado remoto

Estilo del accionador

Accionador basculante curvo de un solo color (1 por unidad)

Accionador Visi-Rocker de dos colores (1 por unidad)

Manija (1 por polo o 1 por unidad)

Opciones de terminales

Terminales de tornillo de tipo "placa de presión", empotrados y listos para conectar

Método de montaje

Montaje trasero en carril DIN o montaje en panel delantero

Valor agregado

Colores del accionador personalizados

Capacidades nominales de corriente no estándar
