Eco-Friendly

Serie E

Tipo de producto:

Disyuntor Magnético Hidráulico

Descripción:

Diseñado para aplicaciones de mayor corriente y tensión, la serie E es una excelente opción para paneles de control de HVAC comerciales, sistemas de carga de vehículos eléctricos, generadores y fuentes de alimentación. La serie E también es un disyuntor de rama listado por UL y certificado por CSA, y está reconocido por UL, aceptado por CSA y certificado por VED como protector suplementario.

Las prestaciones se ven reforzadas por las opciones de montaje frontal y posterior, que incluyen terminales de tornillo y de espárrago que cuentan con conectores de cable de caja de alta resistencia para cables sólidos o con un conector de placa de presión para cables estándar. Hay disponible un dispositivo selector de potencia opcional.

El disyuntor de alta tensión de la serie E se puede configurar como un disyuntor de uno a seis polos con un actuador de palanca.

Aprobaciones de agencias: UL 489, UL 1077, UL 1500, aceptado por CSA, certificado por CSA y certificado por VDE según IEC/EN 60934, CCC

Amperaje: Máximo 125 amperios

Tensión: Máximo 600VAC o 125VDC

Capacidad máxima de interrupción: 10.000 amperios

Descargar ficha técnica Solicitar un presupuesto o una muestra Configurar una piezaExaminar piezas estándar
View Similar Products »

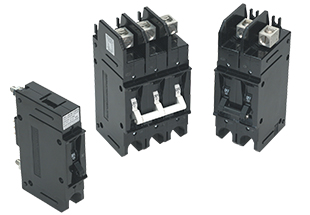

  • E-Series high voltage circuit breaker showing back connected stud & front connected box wire connector (top) terminal options.

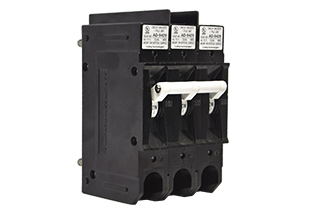

  • E-Series high voltage circuit breaker; 3 poles with standard barriers, back connected stud terminals and handle actuator.

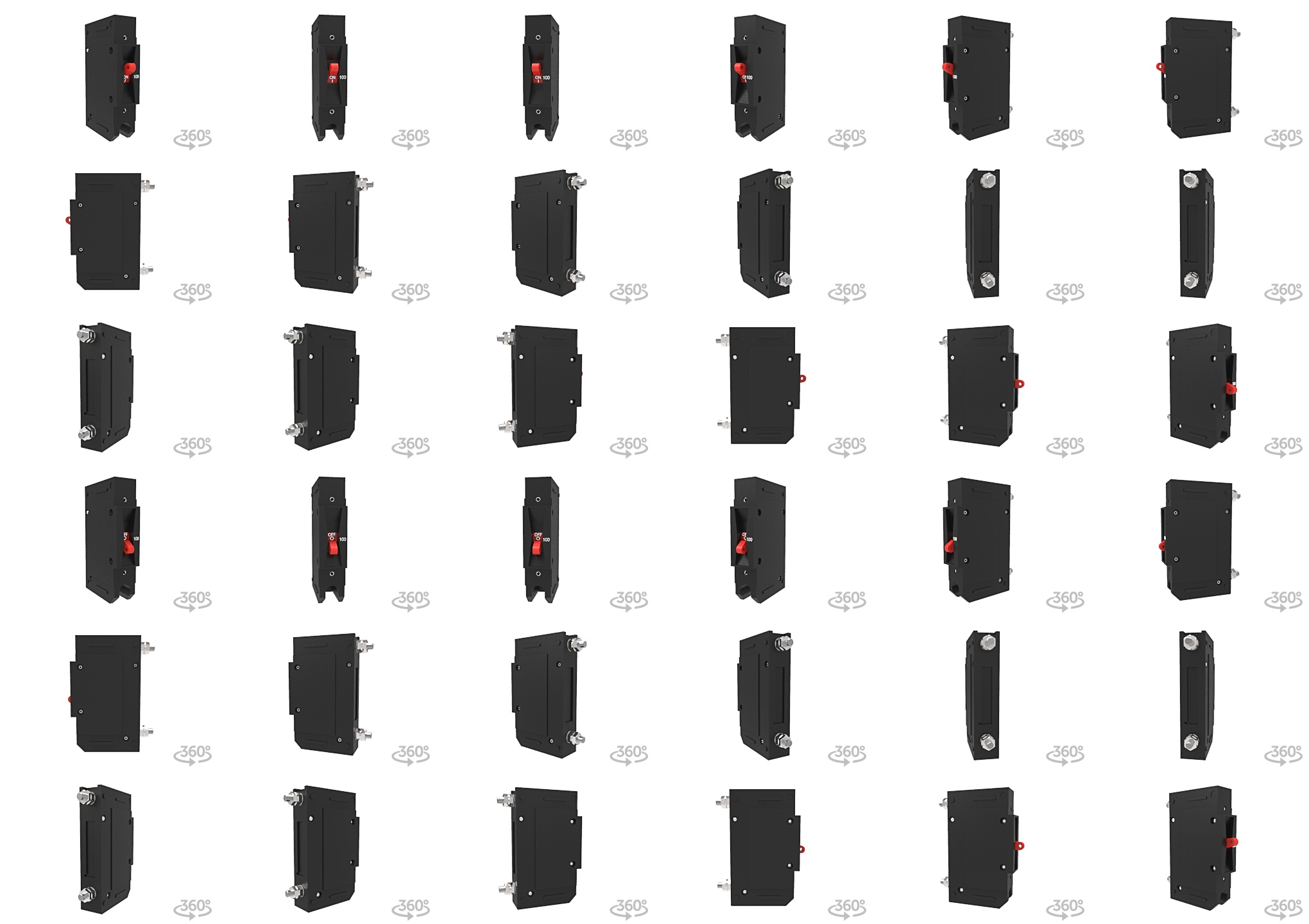

E-Series high voltage circuit breaker in single pole configuration with red handle actuator.
E-Series high voltage circuit breaker showing back connected stud & front connected box wire connector (top) terminal options.
E-Series high voltage circuit breaker; 3 poles with standard barriers, back connected stud terminals and handle actuator.

Especificaciones

Certificaciones

Con reconocimiento de UL, incluido en el listado de UL, CSA, VDE

Cantidad de polos

De 1 a 6 polos

Retardos disponibles

Instantáneo, corto, intermedio, largo (cargas de motor), corriente de irrupción alta, CA o CC

Capacidades nominales máximas de tensión y corriente

Incluido en el listado de UL:

De 0,10 a 100 A, a 240 VCA, 125 VCC

Con reconocimiento de UL:

De 0,02 a 100 A, a 277 VCA, 125 VCC, unipolar

De 0,02 a 100 A a 600 VCA, bipolar monofásico, tripolar trifásico

Capacidad de interrupción máxima

5000 A a 125 VCC

5000 A a 277 VCA

10 000 A a 600 VCA con respaldo de fusible

Capacidades nominales del interruptor auxiliar

10,1 A a 250 VCA

0,1 A a 125 VCA (contactos dorados)

5 A a 30 VCC

Circuitos disponibles

En serie, derivación, relé, solo interruptor, en serie con apagado remoto

Estilo del accionador

Manija (1 por polo)

Opciones de terminales

Pernos 10-32

Tornillo 10-32

Pernos 1/4-20

Tornillo 1/4-20

Conector de cables de la caja

Conector de cables de la caja c/ placa de presión

Combinaciones de lo indicado arriba para cumplir con los requisitos de carga o línea

Método de montaje

Montaje trasero o montaje en panel delantero

Valor agregado

Colores del accionador personalizados

Capacidades nominales de corriente no estándar

Recursos

Circuit Breakers - Hydraulic Magnetic

Aplicaciones

Aplicaciones de alta tensión y corriente
Energía renovable
Controles industriales
Generadores
Militar
Comida Comercial
