Eco-Friendly

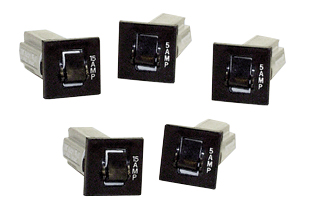

Serie CTB

Tipo de producto:

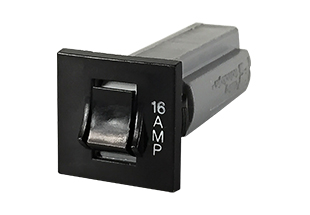

Disyuntor Térmico Grande con Pulsador de Rearme Miniatura de Rearme Manual

Descripción:

La serie CTB es un disyuntor térmico unipolar accionado por balancín que ofrece un sencillo montaje a presión en un diseño compacto para adaptarse a paneles con un grosor de entre 0,032 pulgadas y 0,110 pulgadas. La ingeniería de precisión permite que este disyuntor funcione con menos piezas móviles, lo que aumenta su durabilidad, al tiempo que proporciona una protección de circuitos rentable y fiable con una alta resistencia a los golpes y las vibraciones.

Preparado para trabajar con un recorte de panel redondo, la serie CTB utiliza terminales de lengüeta de 0,250 y es ideal para aplicaciones como electrodomésticos, regletas y fuentes de alimentación, autopistas de encendido/apagado, marina, así como equipos audiovisuales, médicos y de ejercicio.

Esta serie cumple con la normativa RoHS y se reinicia con una pulsación.

Aprobaciones de agencias: UL 1077, cUL, VDE, CE

Amperaje: Máximo 16 amperios

Tensión: 125VAC, 250VAC, 125/250VAC, 50VDC

Capacidad de interrupción de amperios: 1.000 amperios

View Similar Products »
  • CTB-Series rocker actuated thermal breaker; 1 pole, black with 16 amp imprinted in white on bezel
  • CTB-Series rocker actuated thermal breaker; 1 pole, black with 16 amp imprinted in white on bezel
CTB-Series rocker actuated thermal breaker; 1 pole, black with 16 amp imprinted in white on bezel & .250 tab terminals
CTB-Series rocker actuated thermal breaker; 1 pole, black with 16 amp imprinted in white on bezel
CTB-Series rocker actuated thermal breaker; 1 pole, black with 16 amp imprinted in white on bezel

Especificaciones

Certificaciones

UL, CUL, VDE, CE

Cantidad de polos

De 1 polo

Capacidades nominales máximas de tensión y corriente

De 3 a 16 amperios, a 125-250 VCA, 50 VCC

Capacidad de interrupción máxima

1000 amperios

Circuitos disponibles

Desconexión en serie

Estilo del accionador

Accionador basculante

Opciones de terminales

Presillas de conexión rápida de 0,250

Método de montaje

Montaje a presión en panel delantero

Recursos

Aplicaciones

Electrodomésticos
Regletas y fuentes de alimentación
En la carretera y fuera de ella
Marina
Equipos audiovisuales
Equipos médicos
Equipos de ejercicio

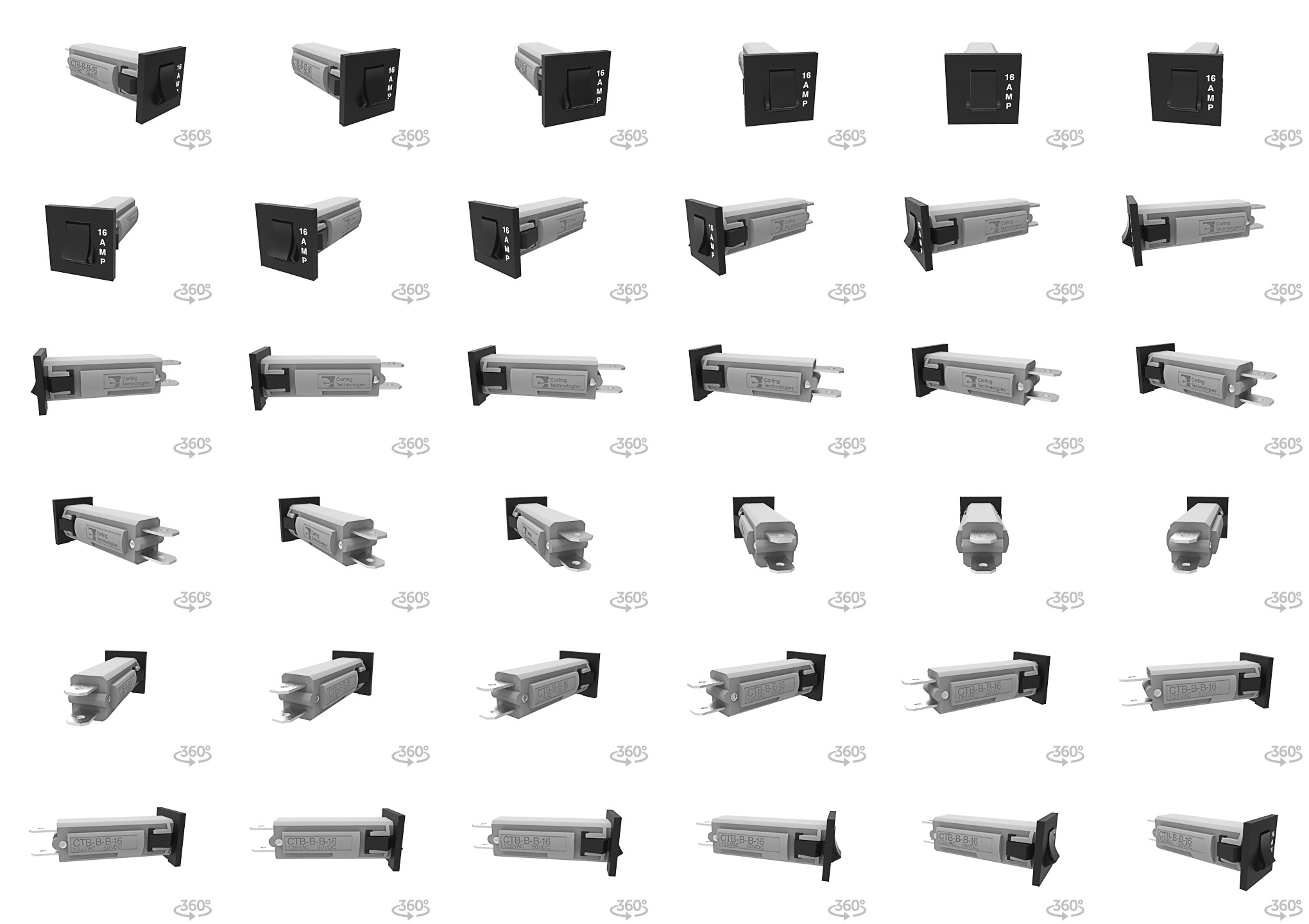

Archivos 3D
