D 系列

产品类型:

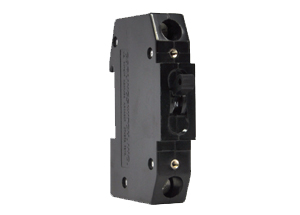

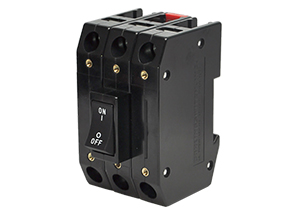

液压电磁 DIN 导轨断路器

说明:

D 系列液压电磁断路器与 C 系列断路器类似,但适用于 35mm X 7.5mm 或 35mm x 15mm 对称 DIN 导轨卡入后面板导轨安装。 这种设计可快速简便地完成断路器的安装和拆除。它采用嵌壁式触摸耐冲击接线端子,这种端子非常适用于自动螺丝刀组件,该断路器还具有“空接面”结构特性。这些断路器具有独特的两色视觉摇键驱动器,指定用于指示 ON 或 TRIPPED/OFF 模式。 该系列断路器还提供单色摇键或手柄式驱动器。 所有驱动器类型均符合同一面板开口工业标准。D 系列断路器提供 1-4 极(手柄驱动器)和 1-3 极(摇臂驱动器)配置,电流为 0.02-50 安培,电压最高可达 480VAC 或 65VDC,可选择延时、驱动器样式和颜色。

View Similar Products »

技术参数

认证UL 认证、CSA、VDE -4006
极数

1 – 4 极(手柄驱动器)
1 – 3 极(摇键驱动器)

提供的延时瞬间、极短、短、中、长(电机负载)、交流、直流、交流/直流;高涌流 – 短、中、长
最大电流和电压额定值

0.02-50A @ 277VAC、65VDC
0.02-30A @ 480WYE/277VAC,单相双极,
三相三极

最大开断容量

1,500A @ 65VDC、250VAC(仅 VDE)
5,000A @ 65 VDC
5,000A @ 480WYE/277VAC(带备用熔断器)
3,000A @ 125/250VAC(仅 UL)

辅助开关额定值不适用
提供的电路串联电路、仅含开关的电路、带远程关闭功能的串联电路
驱动器样式

单色曲面摇键(每单元 1 个)
双色视觉摇键(每单元 1 个)
手柄(每极 1 个或每单元 1 个)

端子选件嵌壁式接线螺丝端子、压力板式螺丝端子
安装方法从 DIN 导轨的背面安装或前面板安装
增值

自定义驱动器颜色
非标准电流额定值
