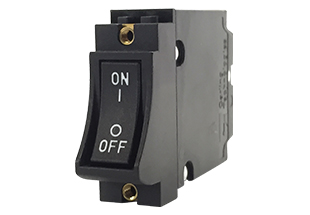

H 系列

产品类型:

液压电磁断路器

说明:

H系列经济高效，设计紧凑，可提供可靠的保护。H系列断路器提供端子选择，包括PBC安装，适合于各种普通应用和满负荷应用，是满足国际市场IEC间距要求的最佳选择。H系列断路器具有“无跳闸”机构，发生故障时触点打开，即使手柄置于ON位置。H系列可提供手柄致动器或跷板致动器，1-3极配置。
机构认证：UL 1077, CSA 已获得认可, TUV 通过 IEC/EN 60934, CCC认证
电流：最大35安培
电压：最大 480VAC/80VDC; 单极最大 250VAC 或 65VDC 和80VDC
最大断开能力：3,000安培

下载数据表 申请报价或样品
View Similar Products »

技术参数

认证

UL 1077 认证
CSA 认证
CCC 认证
TUV 认证

极数1-3 极
提供的延时

交流和直流瞬时、极短、短、中、长
交流和直流高涌流 – 短、中、长

最大电流和电压额定值

0.1-35A @ 65VDC
0.1-25A @ 80VDC
26-35A @ 80VDC（极性敏感）
0.1-35A @ 250VAC
0.1-35A @ 250VAC 80VDC

最大开断容量

UL 认证、CSA 认证：
3,000A @ 65VDC
1,000A @ 80VDC
1500A @ 250 VAC

TUV：
1500A (PC1) @ 65VDC
1000A (PC1) @ 80VDC
1000A (PC1) @ 250 VAC

辅助开关额定值

1.0A @ 65VDC
0.5A @ 80VDC
0.1A @ 125VAC（金触点）

提供的电路

串联脱扣
仅使用开关
继电器脱扣

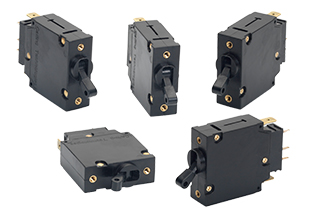

驱动器样式

单色曲面摇键（每单元 1 个）
带防护装置的单色曲面摇键（每单元 1 个）
单色手柄（每单元 1 个）
带推动复位功能的单色平面（每单元 1 个）

端子选件

.250 QC 插片
带有朝上接线片的 8-32 螺丝
8-32 螺丝（母线式）
带有朝上接线片的 M4 螺丝
M4 螺丝（母线式）
印刷电路板端子，向左 90°
印刷线路板端子，向右 90°
印刷线路板端子，直线式
印刷线路板端子，长直线式

安装方法前面板
增值

定制驱动器颜色
非标准额定电流
及更多

资源

应用

数据通信/电信
船舶
医疗设备

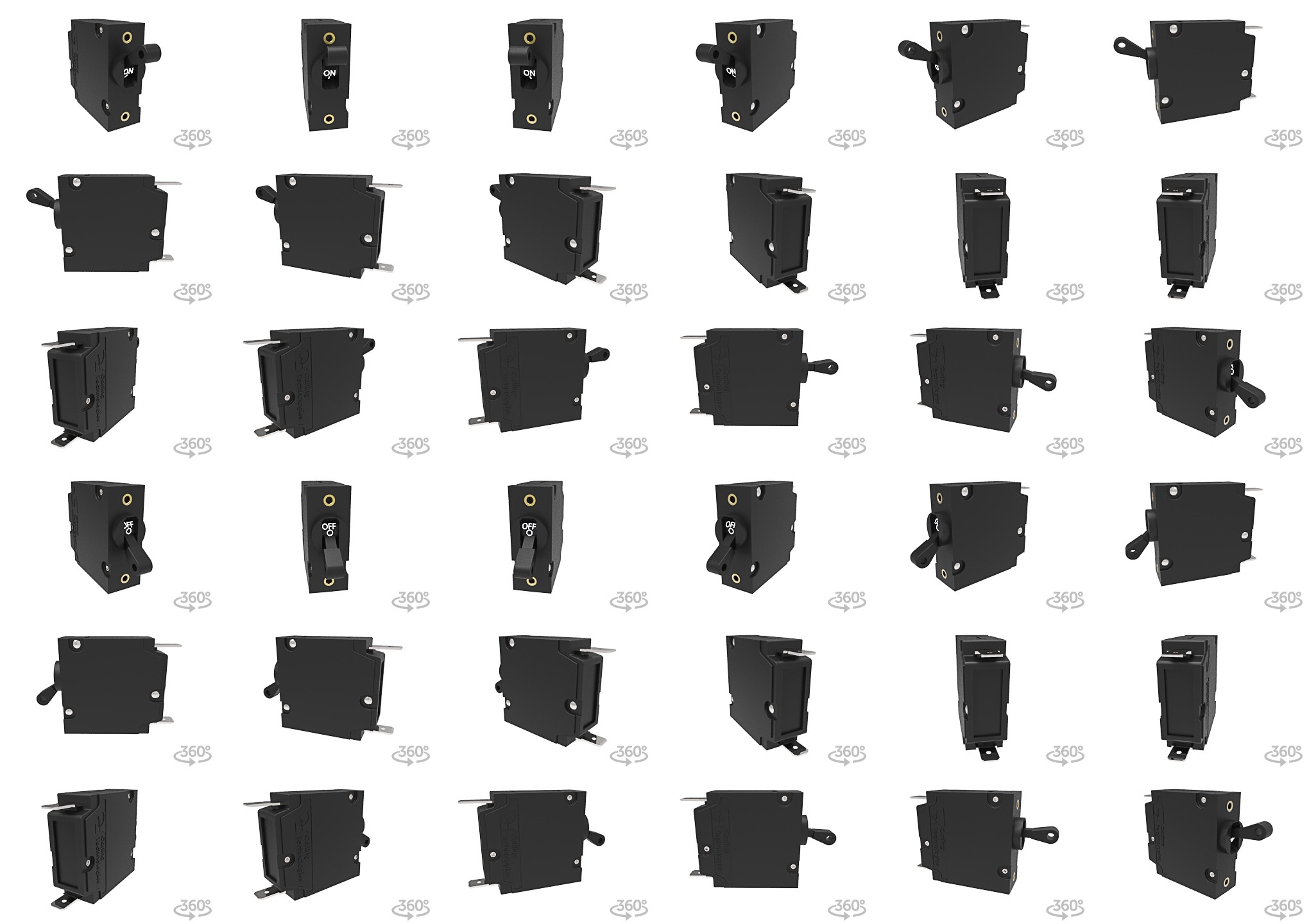

3D 文件
