CX 系列

产品类型:

液压电磁断路器

说明:

CX系列采用专利的磁通量增强端子配置，有设计和功能上进行了创新。该断路器最大电流125安培，利用位于电弧室入口的永磁体，结合专门设计的上、下电弧滚环，以增加磁吹灭力，并促使电弧脱离触点进入电弧室。这里的分弧保持器及其集成压力壁通过磁诱导分弧板来增强冷却。因此断路器结构紧凑，但能够处理大电流和直流高压应用。

UL 认可的最大额定电压 440VDC, 使CX系列非常适合于 380VDC 数据通信应用。该断路器额定电压600VDC ，适合集成到信息技术和配电设备中。UL 489B 使其可以用作光伏系统的隔离开关，同时增加了电流和极数配置选项。
CX系列断路器通过可选的继电跳闸电路增强了安全性和功能性，便于远程关闭操作系统。该断路器提供纯色致动器手柄和1-5极（取决于机构认证配置）。
机构认证：UL 489、UL 489B、UL 1077、cRUus、cULus和TUV通过EC/EN 60947-2, CCC认证。
电流：单极最大电流125安培，多极115安培。
电压：最大600VDC
最大断开能力：10,000安培

下载数据表 申请报价或样品
View Similar Products »

技术参数

认证

UL 1077 认证、UL489B
TUV IEC/EN60947-2

极数

1-5 极

提供的延时

直流瞬时、超短、短、中、长
直流 仅使用开关

最大电流和电压额定值

UL 1077：
1-125A @ 300VDC
1-63A @ 440VDC
1-115A @ 600VDC

UL 489：
1-15A @ 250VDC（1 极）
1-15A @ 250/500VDC（2 极）
1-50A @ 205/410VDC（2 极）

最大开断容量

UL 1077：
5,000A @ 300VDC，1-75A 额定电流
3,000A @ 300VDC，76-125A 额定电流
10,000A @ 440DC，1-30A 额定电流
5,000A @ 440DC，31-63A 额定电流
5,000A @ 600DC，1-75A 额定电流
3,000A @ 600DC，76-115A 额定电流

UL 489：
5,000A @ 250VDC，1-15A（1 极）
10,000A @ 250/500VDC，1-15A（2 极）
10,000A @205/410VDC, 1-50A（2 极）

辅助开关额定值不适用
提供的电路

串联脱扣
仅使用开关

驱动器样式单色手柄
端子选件

10-32 螺丝
M5 螺丝
1/4-20 螺栓
M6 螺栓

安装方法前面板
增值

定制驱动器颜色
非标准额定电流
更多

资源

应用

直流高压应用
数据通信
配电装置和UPS系统
电源和转换器
可再生能源
电机控制器
充电站
智能电网
关键任务装备

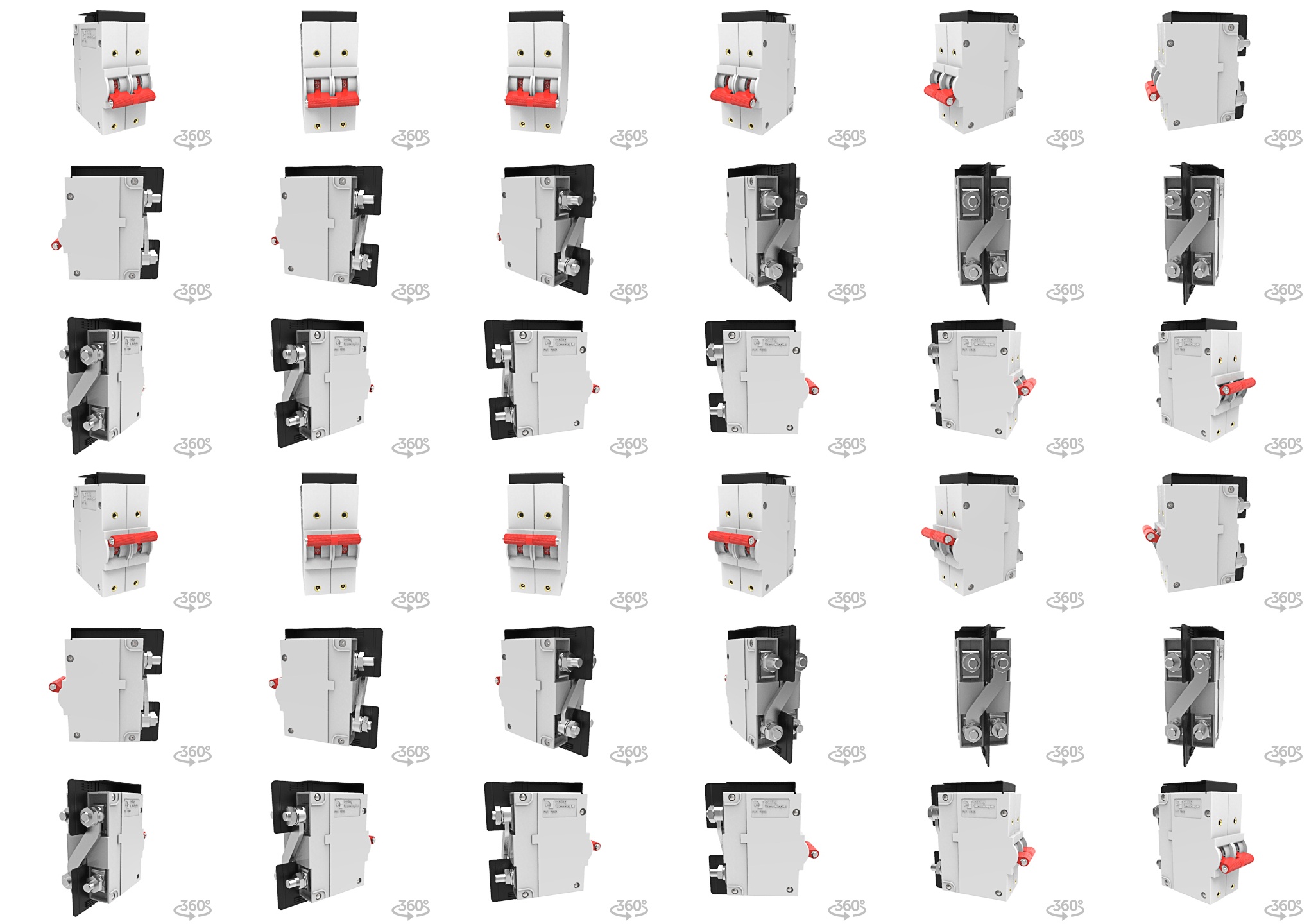

3D 文件
