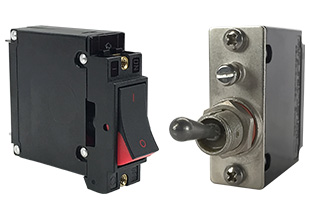

A 系列

产品类型:

液压电磁断路器

说明:

A系列设计用于大范围普通应用和满负荷应用中精确操作。
当前面板操作需要干净的设计时，可以通过Visi Rocker®或嵌入式宽柄致动器来弥补紧凑的结构。密封金属拨动开关配置非常适合用于恶劣的环境。除了断路器的安全功能之外，还可以针对跷板开关驱动配置选择独特的Rockerguard 和/或按下复位边框。
这种断路器最大电流50安培，手柄致动器可配置1-6极，密封拨动开关、跷板开关或凹槽宽柄致动器可配置1-3极。
机构认证：UL 489A、UL 1077、UL 1500、UL 508、CSA 已认可, TUV 和VDE 通过 IEC/EN 60934, CCC认证。
电流：最大50安培
电压：最大277VAC 或80VDC
最大断开能力：7500安培

下载数据表 申请报价或样品
View Similar Products »
  • A-Series 1-6 poles circuit breakers, various handle and termination styles
A-Series 1-6 poles circuit breakers, various handle and termination styles

技术参数

认证UL 认证、CSA、TUV、VDE -0642、UL-1500、UL489A 列名（电信）
极数

1 – 6 极手柄驱动器
1 – 3 极摇键驱动器
1 – 3 极金属拨动驱动器

提供的延时瞬间、极短、短、中、长（电机负载）、交流、直流、交流/直流；高涌流 – 短、中、长
最大电流和电压额定值

0.02-30A @ 277VAC，80VDC
31.0-50A @ 125/250VAC，80VDC
0.1 - 50A @ 80VDC (UL489A)

最大开断容量

3,000A @ 65VDC（仅 UL）
3,500A @ 65VDC，带备用熔丝
3,000A @ 125/250VAC（仅 UL）
5,000A @ 277VAC，带备用熔丝
5,000A @ 80VDC (UL489A)

辅助开关额定值

10.1A @ 250VAC
0.1A @ 125VAC（金触点）
5A @ 30VDC
0.5A @ 80VDC
1.0A @ 65VDC

提供的电路串联、分励、继电器、仅开关，带远程关闭的串联、继电器和分励脱扣双线圈
驱动器样式

单色曲面摇键（每单元 1 个）
平面摇键（每单元 1 个）
双色视觉摇键（每单元 1 个）
手柄（每极 1 个或每单元 1 个）
中间脱扣手柄（每极 1 个或每单元 1 个）

端子选件

.250 QC 插片
带朝上接线片的 8-32 螺丝
8-32 螺丝（母线式）
带朝上接线片的 10-32 螺丝
10-32 螺丝（母线式）
M4 和 M5 螺丝（母线式）
带朝上接线片的 M4 和 M5 螺丝
推入式螺栓端子
M6 螺柱

安装方法

前面板
卡入式前面板（手柄驱动器）

增值

自定义驱动器颜色
提供 PC 端子
非标准安培额定值
提供面板孔塞

资源

Circuit Breakers - Hydraulic Magnetic

应用

船舶
电信
可再生能源
发电机
电焊机
工业自动化
商业食品
医疗设备
军用

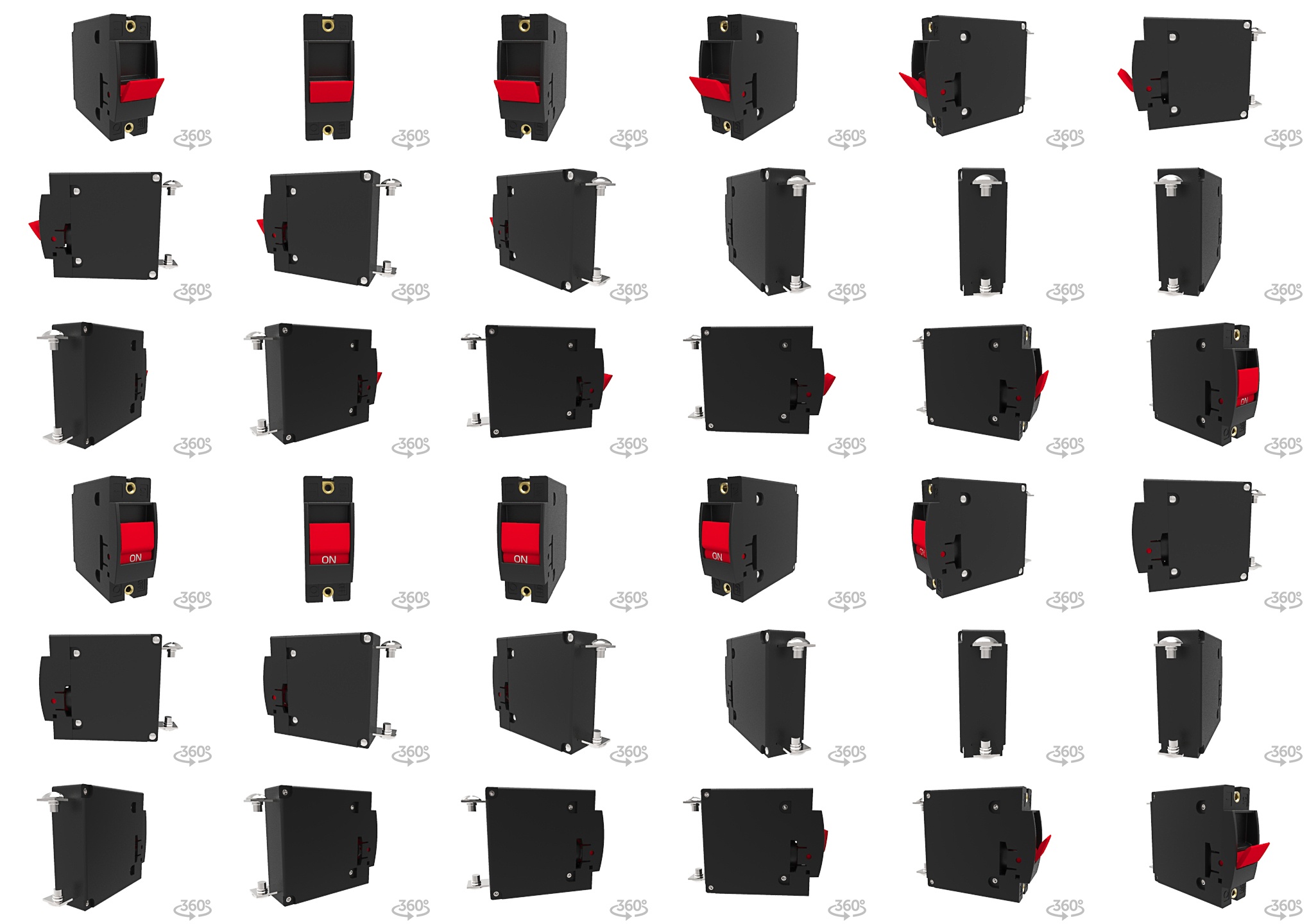

3D 文件
