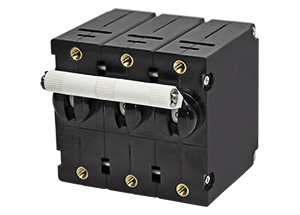

B 系列

产品类型:

液压电磁断路器

说明:

B系列是普通应用和满负荷应用最佳选择。由舌槽半壳结构提供的额外绝缘为全球监管机构的安全认证提供了必要的间距要求。  致动器选择包括手柄、中间跳闸手柄、跷板和平跷板。跷板致动器可选择单色或双色Visi Rocker®，两者均可选择按下复位，同时选择水平或垂直造型。除了断路器的多功能性，还可以选择电路、延时、端子和印刷等选项。
B系列手柄断路器可配置1-6极，跷板断路器可配置1-3级。
机构认证：UL 489、UL 489A、UL 1077、UL 1500、UL 508、cULus、CSA 已认可, TUV 和VDE 通过 IEC/EN 60934, CCC认证。
电压：最大277VAC 或80VDC
最大断开能力：7500安培

下载数据表 申请报价或样品
View Similar Products »

技术参数

认证UL 认证、CSA、VDE -0642、TUV、UL-1500、UL489A 列名（电信）
极数

1 – 6 极手柄驱动器
1 – 3 极摇键驱动器

提供的延时瞬间、极短、短、中、长（电机负载）、交流、直流、交流/直流；高涌流 – 短、中、长
最大电流和电压额定值

0.02-30A @ 277VAC，80VDC
31.0-50A @ 125/250VAC
0.1-50A @ 80VDC (UL489A)
0.1-30A @ 120/120-240VAC (UL489)

最大开断容量

3,000A @ 80VDC（仅 UL）
3,000A @ 125/250VAC（仅 UL）
带备用的 5,000A @ 277VAC（仅 UL）
5000A @ 80VDC (UL489A)
5000A @ 120/125/240VAC

辅助开关额定值

10.1A @ 250VAC
0.1A @ 125VAC（金触点）
5A @ 30VDC
0.5A @ 80VDC
1.0A @ 65VDC

提供的电路串联、分励、继电器、仅开关，带远程关闭的串联、继电器和分励脱扣双线圈
驱动器样式

手柄（每极 1 个或每单元 1 个）
摇键（每单元 1 个）

端子选件

.250 QC 插片
带有朝上接线片的 8-32 螺丝
8-32 螺丝（母线式）
带有朝上接线片的 10-32 螺丝
10-32 螺丝（总线类型）
M4 和 M5 螺丝（母线式）
带有朝上接线片的 M4 和 M5 螺丝
推入式螺栓端子

安装方法

前面板
卡入式前面板

增值

自定义驱动器颜色
提供 PC 端子
非标准电流额定值

资源

Circuit Breakers - Hydraulic Magnetic

应用

电源
医疗设备
发电机与电焊机
办公设备
控制面板
数据通信/电信
船舶
军用
工业自动化
商业食品

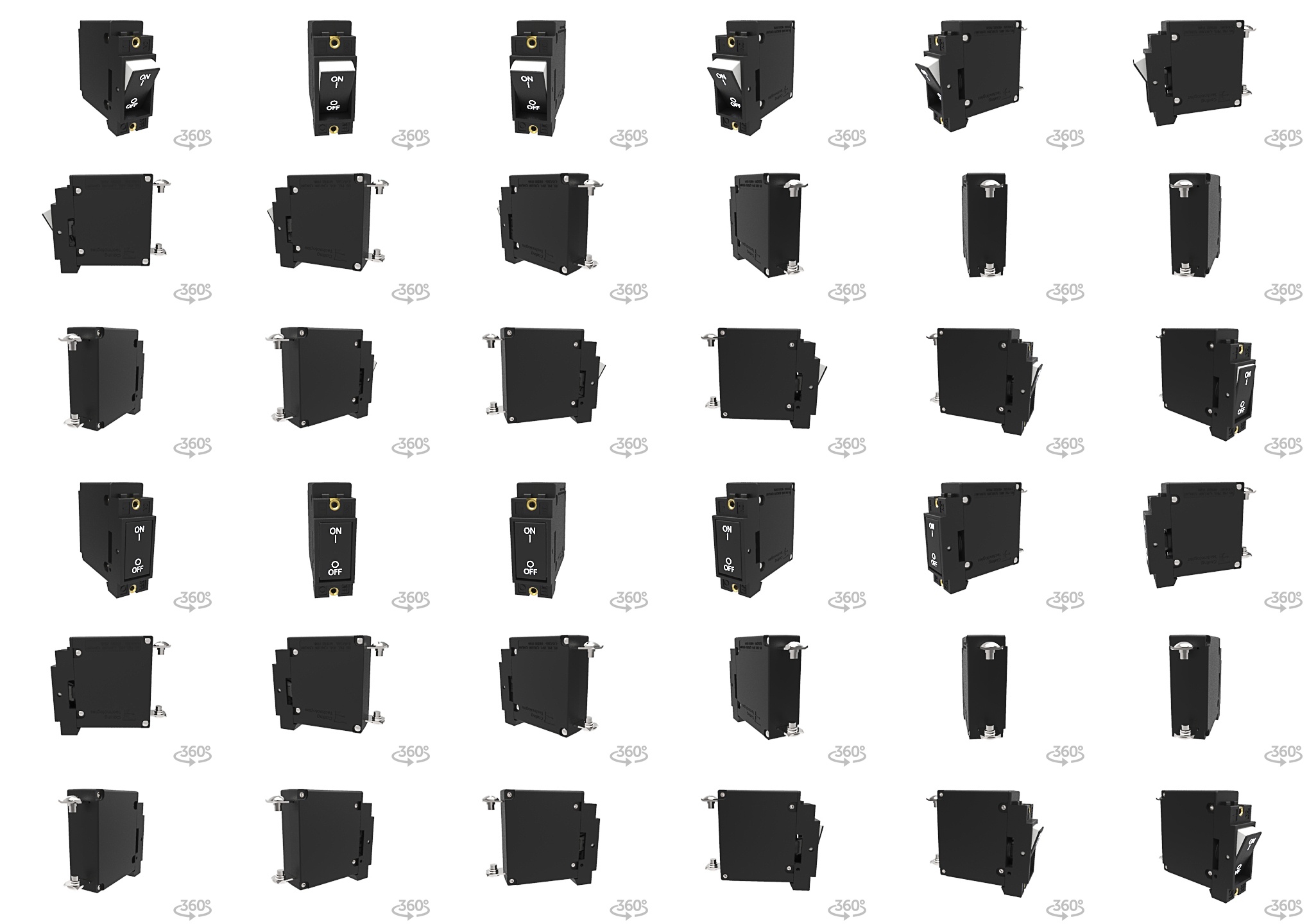

3D 文件
