Eco-Friendly

B-시리즈

製品タイプ:

油圧磁気式サーキットブレーカー

説明:

Bシリーズは汎用的な用途と、全負荷的な用途に適しています。半殻形実はぎ構造の追加の絶縁体は、様々な国の安全規制の承認に必要な間隔が確保されています。アクチュエータはハンドル、ミッドトリップハンドル、ロッカー、フラットロッカーに対応しています。ロッカーアクチュエータは、単色または2色のVisiRocker®で、プッシュリセットと水平タイプまたは垂直タイプのスタイルを選択できます。また、回路、遅延時間、端子、刻印などのオプションも充実しており、汎用性の高い製品となっています。Bシリーズは、1〜6極のハンドルブレーカーまたは1〜3極のロッカーブレーカーとして利用できます。

代理店の承認：UL 489、UL 489A、UL 1077、UL 1500、UL 508、cULus、CSA承認済み、TUVおよびVDEはIEC / EN 60934、CCCに認定済み

アンペア数：最大50アンペア

電圧：最大277VAC（80VDC）

最大遮断容量：7,500アンペア

データシートをダウンロードする > 見積/サンプルのご依頼
View Similar Products »

仕様

認証

UL認証、CSA、VDE -0642、TUV、UL-1500、UL489Aリステッド（電気通信）

極数

1～6極のハンドルアクチュエータ
1～3極のロッカーアクチュエータ

利用可能な遮断特性

瞬時、超高速、高速、中速、低速（モーター負荷）、AC、DC、AC/DC、高突入電流（高速、中速、低速）

最大電流および電圧定格

0.02-30A @ 277VAC、80VDC
31.0-50A @ 125/250VAC
0.1-50A @ 80VDC（UL489A）
0.1-30A @ 120/120-240VAC（UL489）

最大遮断容量

3,000A @ 80VDC（ULのみ）
3,000A @ 125/250VAC（ULのみ）
予備ヒューズ付き5,000A @ 277VAC（ULのみ）
5000A @ 80VDC（UL489A）
5000A @ 120/125/240VAC

補助スイッチ定格

10.1A @ 250VAC
0.1A @ 125VAC（金接点）
5A @ 30VDC
0.5A @ 80VDC
1.0A @ 65VDC

利用可能な回路

シリーズ、分路、リレー、スイッチのみ、リモートシャットダウン付きシリーズ、リレーおよび分路のトリップ二重コイル

アクチュエータスタイル

ハンドル（極当たり1またはユニット当たり1）
ロッカー(ユニット当たり1）

端子オプション

0.250 QCタブ
上向きラグ付き8-32ネジ
8-32ネジ（バスタイプ）
上向きラグ付き10-32ネジ
10-32ネジ（バスタイプ）
M4およびM5ネジ（バスタイプ）
上向きラグ付きM4およびM5ネジ
押し込みスタッド端子

取り付け方法

フロントパネル
スナップ式フロントパネル

付加価値

アクチュエータのカスタムカラー
PC端子利用可
標準外の定格電流

リソース

Circuit Breakers - Hydraulic Magnetic

アプリケーション

電源装置
医療機器
発電機・溶接機
オフィス機器
コントロールパネル
データコム/テレコム
マリン
軍
産業オートメーション、
商業食糧

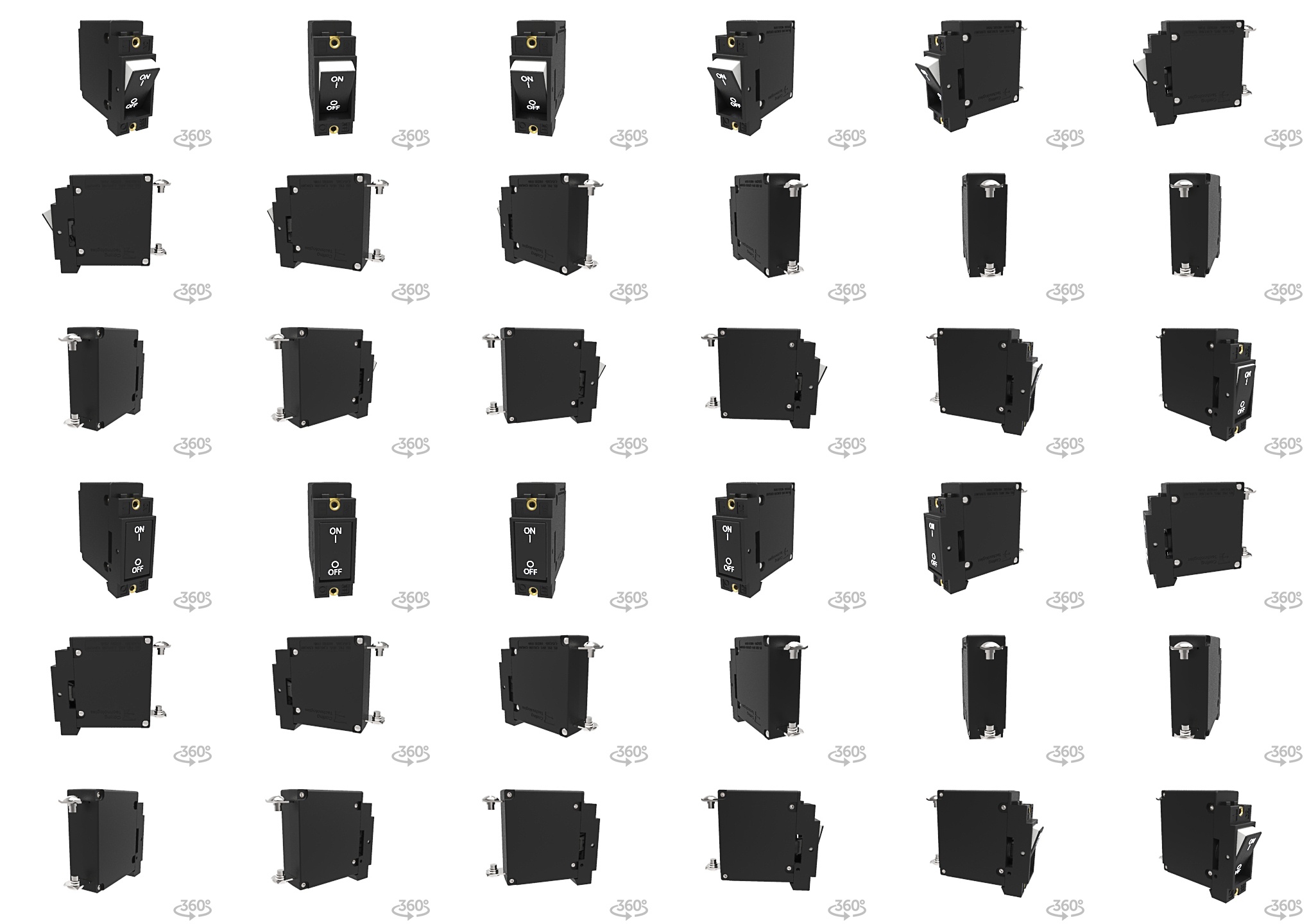

3Dファイル
