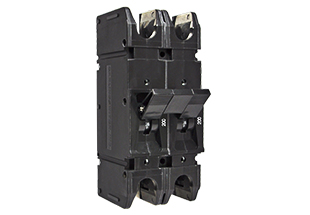

Fシリーズ

製品タイプ:

流体電磁式サーキットブレーカ

説明:

Fシリーズ流体電磁式高電流サーキットブレーカは、極度な高温または低温の場所での高電流用途に対応するように設計されています。 この実績のある流体電磁式デザインにより、Fシリーズの負荷検出メカニズムは環境またはエンクロージャの温度変化に反応しにくく、-40°Cから+85°Cまでの温度に一貫したトリップポイントを提供します。さらに、Fシリーズのサーキットブレーカは、過負荷遮断特性を選択でき、誘導負荷の用途に最適です。

さらに、Fシリーズブレーカは、最大700Aまで使用できます。また、オプションとして25ミリボルト計量分路構造により、メータをブレーカの背面の分路筐体にある適切な端子に軽量ワイヤで接続するだけで、ブレーカを流れる電流を監視する安全な方法を提供します。電流、ワット、または安全/危険ゾーンの割合を計測して表示することにより、用途をカスタマイズできます。

View Similar Products »

仕様

認証

UL489リステッド、CUL認証、UL489Aリステッド(テレコム)、TUV

極数

1~3極

利用可能な遮断特性

高速、中速、低速DC

最大電流および電圧定格

100~700アンペア@ 125VDC
250アンペア@ 277VAC

最大遮断容量

50,000アンペア@ 125VDC
10,000アンペア@ 277VAC

補助スイッチ定格

10.1A @ 250VAC
0.1A @ 125VAC(金接点)
5A @ 30VDC
1.0A @ 65VDC
0.5A @ 80VDC

利用可能な回路

シリーズ、パラレルポール付きシリーズ、補助/アラームスイッチ付きシリーズ

アクチュエータスタイル

ハンドル(極当たり1)

端子オプション

背面接続スタイル:
3/8 - 16スタッド
3/8 - 16ネジ溝および負荷
3/8 - 16の短スタッド
前面接続スタイル:
圧力プレート付きボックスワイヤコネクタ
3/8 - 16ネジ溝および負荷

取り付け方法

背面取り付けまたはフロントパネル取り付け

付加価値

アクチュエータのカスタムカラー
標準外の定格電流
計量分路

アプリケーション
