本製品について

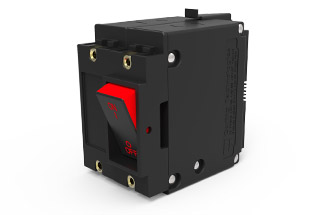

Jシリーズは、コンパクトなサイズで最大20アンペア、最大遮断容量10,000アンペアのサーキットプロテクタを提供します。奥行き2.13インチ（54.10mm）、高さ2.25インチ（57.15mm）の薄型サーキット・ブレーカでありながら、その性能は高電力密度のアプリケーションに理想的です。
また、アークスプリッターリテーナーと一体化した加圧壁により、磁気誘導式スプリッタープレートを使用して冷却を促進するなど、アークチャンバーの性能も向上しています。その結果、迅速なトリップと冷却を確実に行い、深刻な機器の損傷や火災を防ぐことができます。

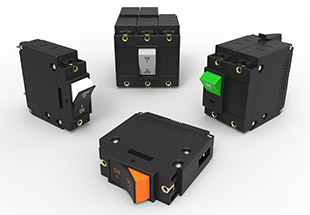

この最大20アンペアのサーキットブレーカーは、ハンドル、フラットまたはカーブしたロッカー・スタイルのアクチュエータを備えた1～3極のブレーカーとして構成可能で、複数の端子オプションを提供します。
| 代理店承認 |
UL 489、cULus、IEC / EN 60947-2、CCCに認定されたTUV |
| 充電数 |
1〜3極 |
| 利用可能なディレイ |
瞬時、ウルトラショート、ショート、ミディアム、ロング、ショートハイインラッシュ、ミディアムハイインラッシュ、ロングハイインラッシュ |
| 最大電流および電圧定格 |
1〜20A、最大240V |
| 利用できる回路 |
シリーズトリップ |

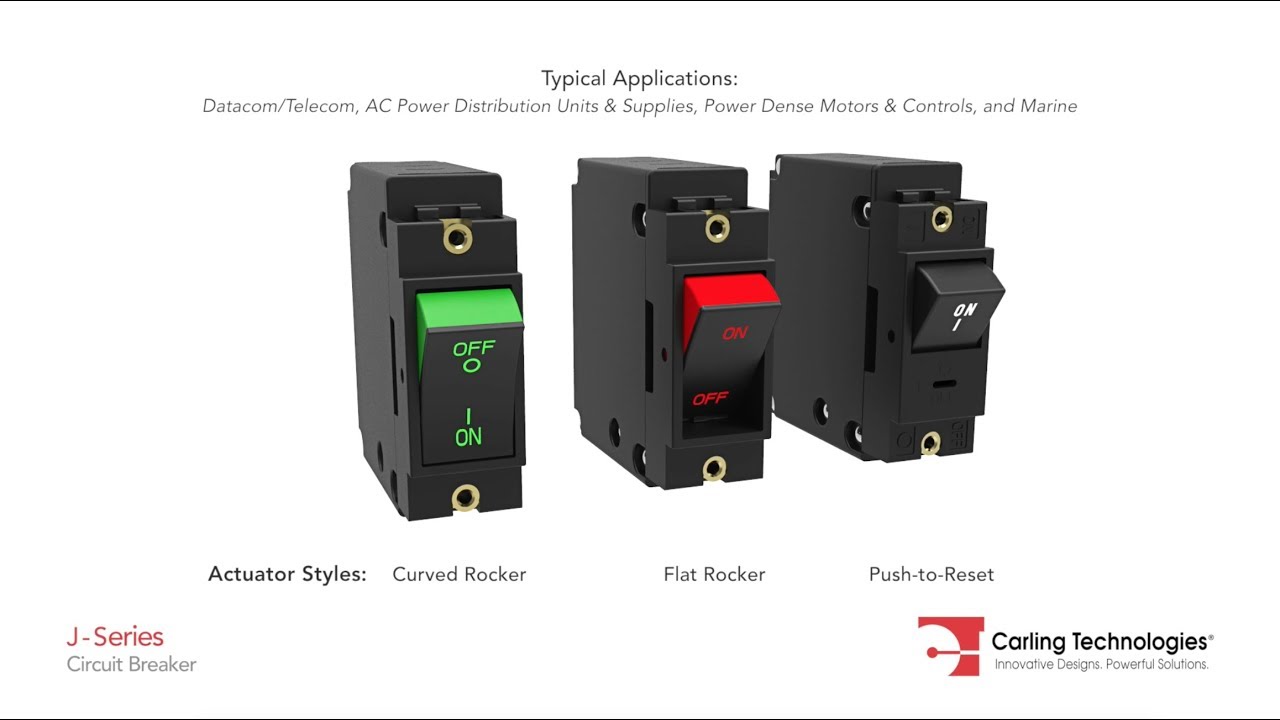

| アクチュエータのスタイル |
2色フラットVisi-Rocker 単色フラットVisi-Rocker プッシュリセット 2色フラットVisi-Rocker プッシュリセット単色フラットVisi-Rocker 2色カーブVisi-Rocker 単色カーブVisi-Rocker |
| 端子オプション |
.250 QCタブ 8-32ネジ（オプション：バスタイプ、上向きラグ付き、30度曲げ、バックコネクト） 10-32ネジ（オプション：バスタイプ、上向きラグ付き、30度曲げ、バックコネクト） M4ネジ（オプション：逆ラグ付き、バックコネクト） M5ネジ（オプション：バスタイプ、逆ラグ付き、30度曲げ、バックコネクト） |
| マウント方法 |
フロントパネル |
データコム/テレコム
AC配電ユニット
AC電源
出力密度モーターとコントロール
高い遮断容量を必要とするマリンアプリケーション
