Mシリーズ

製品タイプ:

流体電磁式サーキットブレーカ

説明:

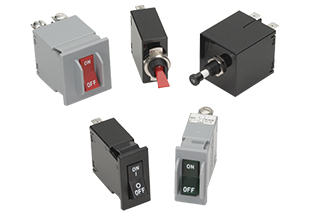

Mシリーズの小型サーキットブレーカーは、コンパクトなデザインで高性能を実現しております。フロントパネルにスナップインまたはブッシングで取り付けられるほか、垂直に取り付けられた平行極構成も可能です。この小型サーキットブレーカーは、複数の機関から承認を受けております。16種類の遅延時間、5種類の端子スタイル、さまざまなパネルハードウェア、複数のカラーオプション、刻印など、ほぼすべてのニーズを満たすたくさんのデザインオプションが用意されています。 また、Mシリーズでは、照明付きまたは照明なしのフラットまたはアングルドロッカー、2色のVisi Rocker®、パドル、バトン、プッシュプル、プッシュリセットなどのアクチュエータを選択できます。不注意で起こる動作を防ぐ独自のロッカーガードや、接点のワイピング作用により、長期的な信頼性を確保しています。

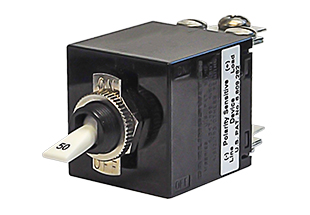

Mシリーズは、1極から2極、または並列極のブレーカーとして利用できます。

代理店の承認：UL 489A、UL 1077、CSA承認済み、TUVおよびVDE認定、IEC / EN 60934、CCC

アンペア数：UL489A平行極の場合は最大30アンペアまたは50アンペア

電圧：最大250VACまたは80VDC

最大遮断容量：1,000アンペア; 600アンペアTUV; 500アンペアVDE

データシートをダウンロードする > 見積/サンプルのご依頼
View Similar Products »

仕様

認証

ULリコグナイズド、CSA、VDE、TUV、UL489Aリステッド（テレコム）

極数

1&2

利用可能な遮断特性

瞬時、高速、中速-AC/DC、高突入電流

最大電流および電圧定格

0.02-15FLA、32VDC、125VAC、1極
15.1-25GPA、32VDC、125VAC、1極
0.02-15FLA、65VDC、250VAC、2極
15.1-25GPA、65VDC、250VAC、2
0.02-12FLA、250VAC、1極
0.02-7.5GPA、50VDC、1-pole
0.02-30GPA、65VDC、80VDC、1極

最大遮断容量

1,000A @ 65VDC、2極
1,000A @ 32VDC、1極
1,000A @ 250VAC、2極
1,000A @ 125VAC、1極
600A @ 80VDC

補助スイッチ定格

7A @ 250VAC
0.1A @ 125VAC（金接点）
7A（抵抗）@ 28VDC
4A（工業）@ 28VDC
0.25A @ 80VDC

利用可能な回路

シリーズおよびスイッチのみ

アクチュエータスタイル

単色のアングルロッカー
単色のフラットロッカー
2色Visi-Rocker
照明付きアングルロッカー
照明付きフラットロッカー
単色パドル
単色バトン
単色プッシュツーリセット式プッシュボタン
単色プッシュプル式プッシュボタン

端子オプション

0.250 QCタブ
上向きラグ付き8-32ネジ
8-32ネジ（バスタイプ）
スタッドへのプッシュイン端子

取り付け方法

スナップ式フロントパネル

付加価値

カスタムカラー
標準外の定格電流
パネル穴プラグ使用可
プッシュボタンアクチュエータのアンペアマーキング
など

リソース

Circuit Breakers - Hydraulic Magnetic

アプリケーション

テレコム
輸送機関
マリン
発電機
電源装置
医療機器
業務用食品

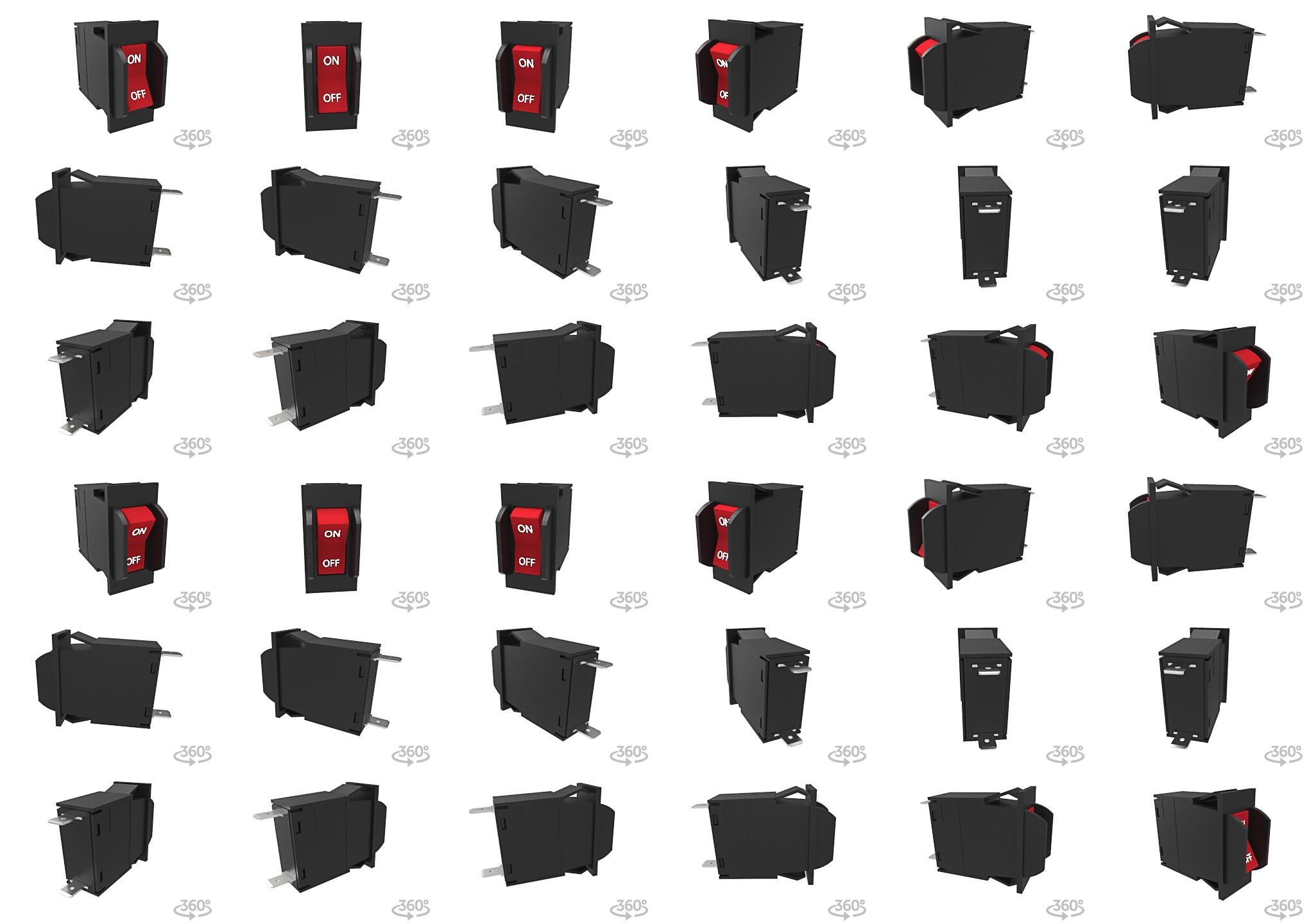

3Dファイル
