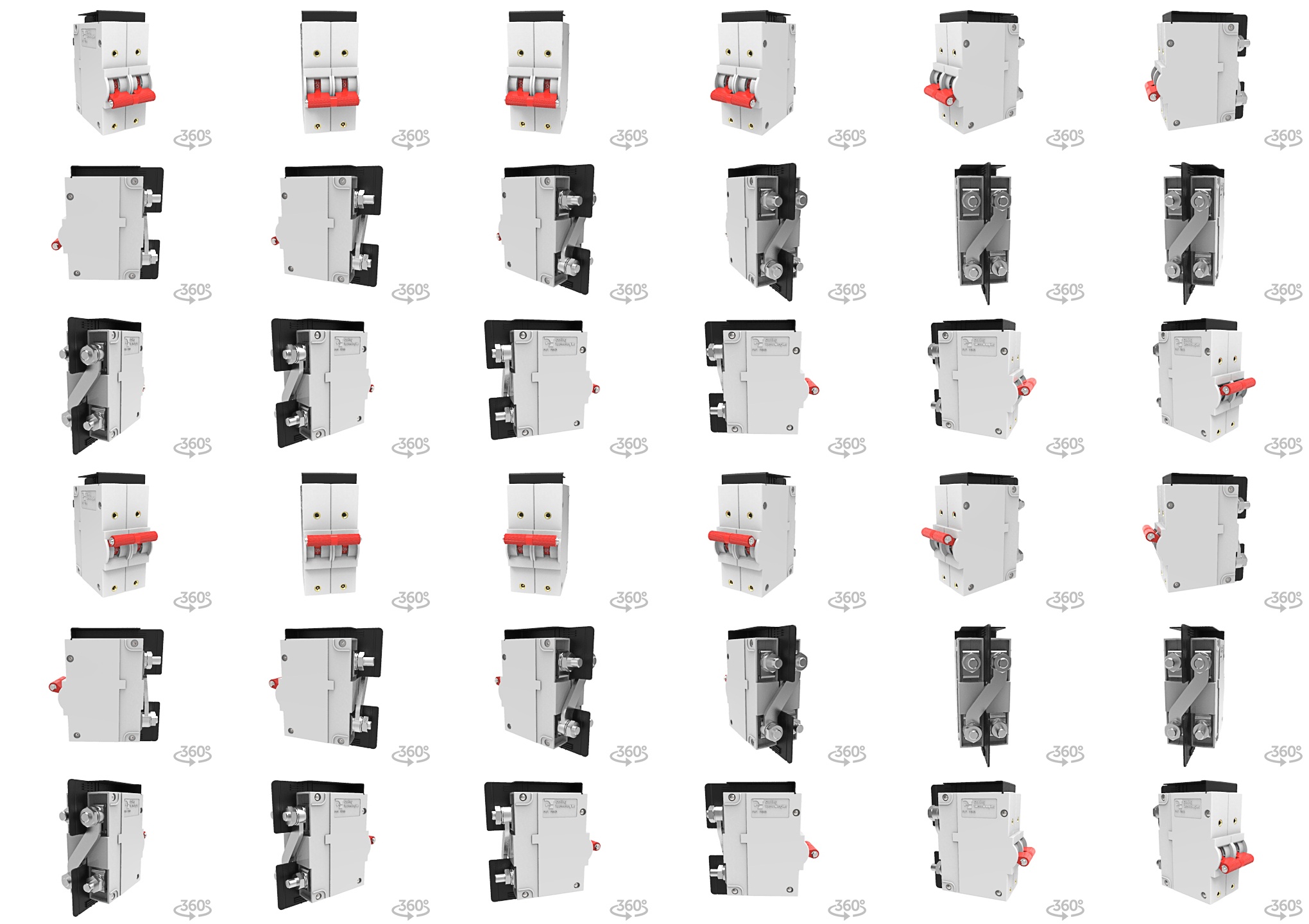

CXシリーズ

製品タイプ:

流体電磁式サーキットブレーカ

説明:

CXシリーズ流体電磁式サーキットブレーカは、小型で、特許出願中のユニークな革新的アーク消去構造を持ち、高電流および直流高電圧の用途に安全に対応できます。特許出願中の電磁式流動促進端子構造を使用すると、強い電磁場が作られ、強化されたアークチャンバにアークを導き、ブレーカの全体的なパフォーマンスと信頼性を高めます。アークチャンバの入口にある永久磁気は、上部および下部アークランナーと共に、磁気の噴出力を増大させ、接点からアークを解放してアークチャンバに導きます。 強化されたアークチャンバは、一体化した圧力壁のあるスプリッタ固定装置を備え、アークからの熱伝導を容易にし、追加冷却および磁気的に誘発されたスプリッタプレートへ素早く伝導します。次に、12のスプリッタプレートは、完全消滅のためにアークを引きつけ、分化し、冷却します。これらの機能が組み合わされることにより、CXシリーズサーキットブレーカはこのクラスの中で最良のブレーカとなり、要求の厳しい用途に対しても安定したパフォーマンスを提供します。

CXシリーズサーキットブレーカは、太陽光電池の再生可能エネルギーシステムに最適です。 システムの結合器または主断路機器に組み込むことができます。 CXシリーズは、直流高電圧入力を使用した情報技術の配電装置への統合にも最適です。

View Similar Products »

仕様

認証

UL 1077リコグナイズド、UL489、UL489B
TUV IEC/EN60947-2

極数

1~5極

利用可能な遮断特性

DC瞬時、超高速、高速、中速、低速 スイッチのみ

最大電流および電圧定格

UL 1077:
1-125A @ 300VDC
1-63A @ 440VDC
1-115A @ 600VDC

UL 489:
1-15A @ 250VDC(1極)
1-15A @ 250/500VDC(2極)
1-50A @ 205/410VDC(2極)

最大遮断容量

UL 1077:
5,000A @ 300VDC、1-75A電流定格
3,000A @ 300VDC、76-125A電流定格
10,000A @ 440DC、1-30A電流定格
5,000A @ 440DC、31-63A電流定格
5,000A @ 600DC、1-75A電流定格
3,000A @ 600DC、76-115A電流定格

UL 489:br />5,000A @ 250VDC、1-15A(1極)
10,000A @ 250/500VDC、1-15A(2極)
10,000A @ 205/410VDC 1-50A(2極)

補助スイッチ定格

N/A

利用可能な回路

直列トリップ
スイッチのみ

アクチュエータスタイル

単色ハンドル

端子オプション

10-32ネジ
M5ネジ
1/4-20スタッド
M6スタッド

取り付け方法

フロントパネル

付加価値

アクチュエータのカスタムカラー
標準外の定格電流
その他
