Eco-Friendly

Dシリーズ

製品タイプ:

流体電磁式DINレールサーキットブレーカ

説明:

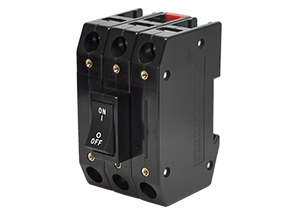

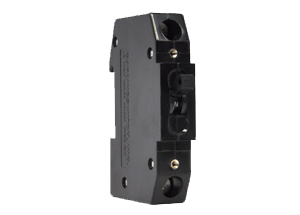

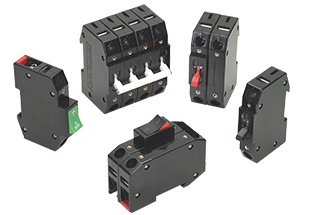

DシリーズのDINレールマウントサーキットブレーカは、35mm x 7.5mmまたは35mm x 15mmの対称形DINレールに簡単にスナップインできます。組み立て、取り外しが簡単なDシリーズは、タッチプルーフや耐衝撃性を備えた埋め込み式のワイヤレディ端子など、安全性にも配慮しています。使い勝手の良さも、このブレーカーの特徴です。2色のVisiRocker®により、ブレーカーがオンモードまたはトリップ/オフモードになっていることを簡単に確認できます。すべてのアクチュエータは、業界標準のパネルカットアウトに適合し、デッドフロント構造を容易にするよう設計されており、ブレーカの安全性と簡易性を高めています。DシリーズのDINレールマウント型サーキットブレーカは、1~4極のハンドルブレーカと1~3極のロッカーブレーカがあります。

代理店の承認:UL 1077、UL 508、CSA承認済み、VDE認定済みIEC / EN 60934

アンペア数:最大50アンペア

電圧:480Y/277VACまたは80VDC

最大遮断容量:5,000アンペア

View Similar Products »

仕様

認証

ULリコグナイズド、CSA、VDE-4006

極数

1~4極(ハンドルアクチュエータ)
1~3極(ロッカーアクチュエータ)

利用可能な遮断特性

瞬時、超高速、高速、中速、低速(モーター負荷)、AC、DC、AC/DC、高突入電流(高速、中速、低速)

最大電流および電圧定格

0.02-50A @ 277VAC、65VDC
0.02-30A @ 480WYE/277VAC、2極1相、
3極3相

最大遮断容量

1,500A @ 65VDC、250VAC(VDEのみ)
5,000A @ 65 VDC
予備ヒューズ付き5,000A @ 480WYE/277VAC
3,000A @ 125/250VAC(ULのみ)

補助スイッチ定格

N/A

利用可能な回路

シリーズ、スイッチのみ、リモートシャットダウン付きシリーズ

アクチュエータスタイル

単色湾曲ロッカー(ユニット当たり1)
2色Visi-Rocker(ユニット当たり1)
ハンドル(極当たり1またはユニット当たり1)

端子オプション

埋め込み式、ワイヤ対応、圧力プレートタイプネジ端子

取り付け方法

DINレールへの背面取り付けまたはフロントパネル取り付け

付加価値

アクチュエータのカスタムカラー
標準外の定格電流

リソース

アプリケーション

産業用制御機器
再生可能エネルギー
