Eco-Friendly

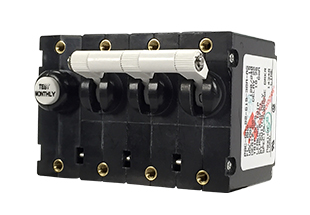

PBシリーズ

製品タイプ:

漏電サーキットブレーカ

説明:

過電流保護機能付きAC残留電流遮断器(RCBO)は、GFCIの地絡保護機能と通常の遮断器の過電流トリップ特性を兼ね備えております。微細な地絡や過電流を感知し、確実にトリップします。PBシリーズは、1極から3極まで、ハンドル、ロッカー、フラットロッカーの3種類のアクチュエータスタイルで構成され、最大30アンペア、120VAC、120/240VAC、最大5,000アンペアのICに対応しています。代理店の承認は以下の通り:UL 489サーキットブレーカ(GFCI)を備えたUL943認定およびCSA認定コンポーネント。 UL認定サーキットブレーカ(ELCI)を備えたUL1053認定およびCSA認定コンポーネント。 UL1500点火保護(ELCI)を備えたUL1077補助プロテクターを備えたUL1053およびCSA認定コンポーネント。このブレーカーシリーズは、微細な故障を検出しても一貫してトリップすることで、水辺でのショックや火災のリスクを軽減し、信頼性の高いパフォーマンスを提供します。 PBシリーズは、油圧・磁気設計の原理に基づき、極端な暑さや寒さにさらされても確実に動作するため、発電機、照明、船舶用途に適しています。マリンアプリケーションでは、AC分岐地絡保護、ボートのAC電気システム全体のAC主地絡保護、ポータブル発電機の地絡保護に適しています。PBシリーズは、フロントパネルに取り付けられ、.250クイックコネクトと各種スクリューターミナルを備えています。また、ハンドル、ロッカー、フラットロッカーの3種類のアクチュエータを備えており、ハンドルを無理に押し込んだ場合でも過負荷でトリップします。オプションのパネルシールを装着することで、3種類のアクチュエータに対応します。

代理店の承認:UL 489サーキットブレーカー(GFCI)を備えたUL943認定およびCSA認定コンポーネント。 UL認定サーキットブレーカ(ELCI)を備えたUL1053認定およびCSA認定コンポーネント。 UL1500点火保護(ELCI)を備えたUL1077補助プロテクターを備えたUL1053認定およびCSA認定コンポーネント

アンペア数:最大30アンペア

電圧:120VAC、120 / 240VAC

最大遮断容量:5,000アンペア

View Similar Products »

仕様

認証

UL1053、UL1500

極数

1~3極、第3極はニュートラルにスイッチ

最大電流および電圧定格

0.10~30アンペア@120/240VAC

最大遮断容量

5,000アンペア

利用可能な回路

直列トリップ

アクチュエータスタイル

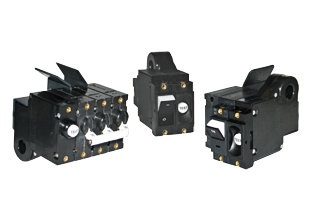

ハンドル、ロッカー、フラットロッカーアクチュエータ

端子オプション

0.250クイックコネクトタブ
上向きラグ付き8-32、10-32、M4、M5ネジ
8-32、10-32、M4、M5ネジ、バスタイプ

取り付け方法

フロントパネル

リソース

アプリケーション

マリン
発電機
照明

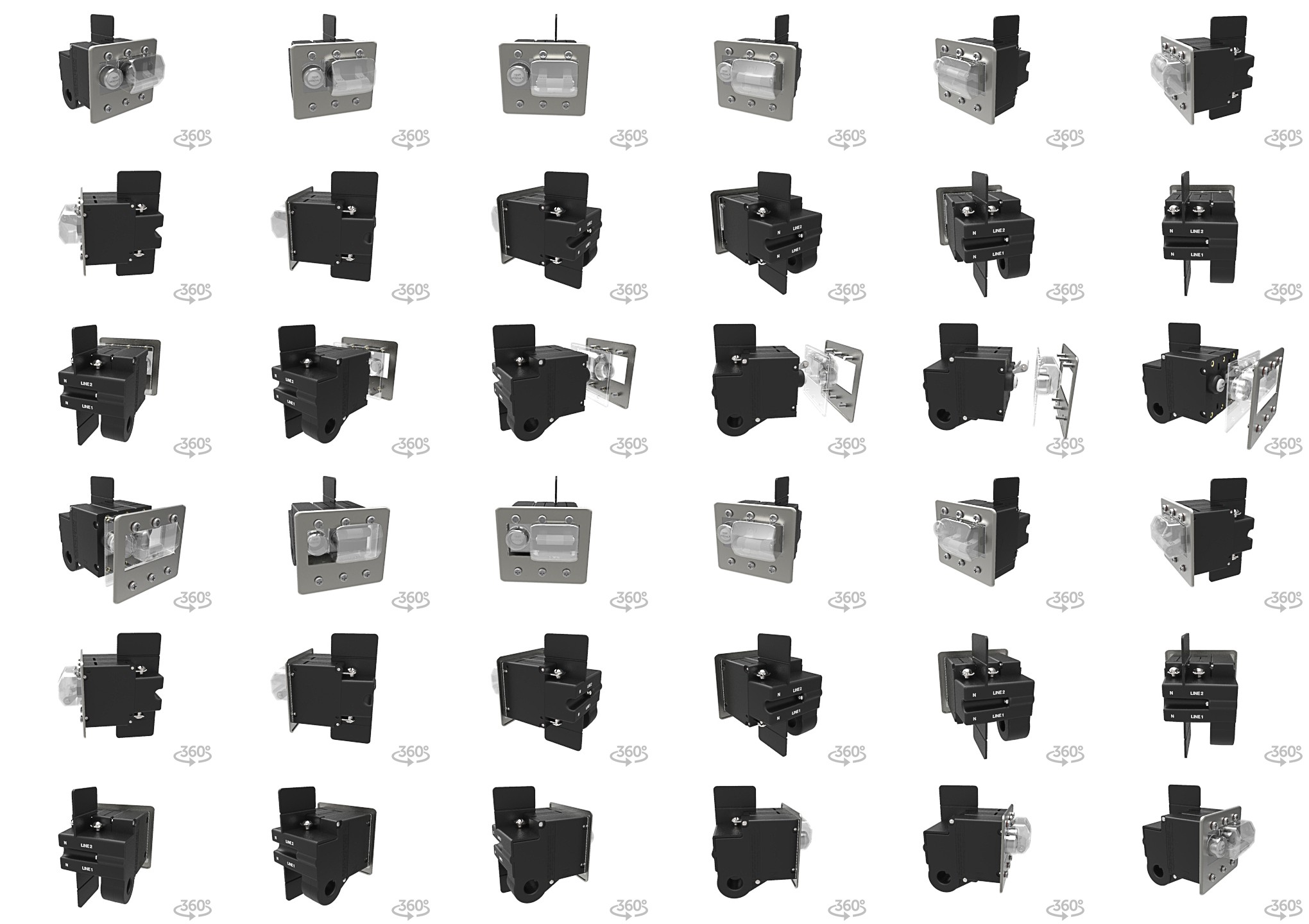

3Dファイル
