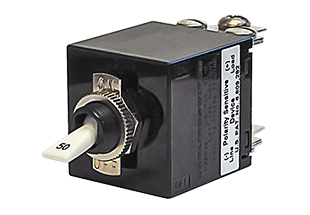

M 系列

产品类型:

液压电磁断路器

说明:

M系列微型断路器性能好，设计结构紧凑，卡入式安装或衬套安装的配套前面板，以及垂直的安装并联电极配置。这些微型断路器有几家机构认证，有多种设计选择，几乎可满足任何应用，断路器包括16种不同的延时，5种端子风格，各种面板硬件、多种颜色选择和图标压印。M系列还可以选择致动器，包括有/无照明的平跷板或斜跷板致动器，双色Visi Rocker®，宽柄、棒式、推拉式或按下复位。独特的跷板护板防止开关意外启动，摩擦触点确保这些微型断路器长久可靠。M系列可提供1-2极或并联极断路器。
机构认证：UL 489A、UL 1077, CSA 已获得认可, TUV&VDE 通过 IEC/EN 60934, CCC认证
电流：最大30 安培或 50 安培（UL 489A 并联极）
电压：最大250VAC 或80VDC
最大断开能力：1,000 安培; TUV 600 安培; VDE 500 安培

下载数据表 申请报价或样品
View Similar Products »

技术参数

认证UL 认证、CSA、VDE、TUV、UL489A 列名（电信）
极数单极和双极
提供的延时瞬时、短时、中时 – 交流/直流、高涌流
最大电流和电压额定值

0.02-15FLA，32VDC，125VAC，单极
15.1-25GPA，32VDC，125VAC，1 极
0.02-15FLA，65VDC，250VAC，2 极
15.1-25GPA，65VDC，250VAC，2 极
0.02-12FLA，250VAC，1 极
0.02-7.5GPA，50VDC，1 极
0.02-30GPA，65VDC，80VDC，1 极

最大开断容量

1,000A @ 65VDC，2 极
1,000A @ 32VDC，1 极
1,000A @ 250VAC，2 极
1,000A @ 125VAC，1 极
600A @ 80VDC

辅助开关额定值

7A @ 250VAC
0.1A @ 125VAC（金触点）
7A（电阻）@ 28VDC
4A（电感）@ 28VDC
0.25A @ 80VDC

提供的电路串联和仅开关
驱动器样式

单色角度摇键
单色平面摇键
双色视觉摇键
发光角度摇键
发光平面摇键
单色桨形
单色棒形
单色推动复位按钮
单色推拉按钮

端子选件

.250 QC 插片
带朝上接线片的 8-32 螺丝
8-32 螺丝（母线式）
推入式螺栓端子

安装方法卡入式前面板
增值

自定义颜色
非标准电流额定值
提供面板孔塞
按钮驱动器的安培标记
更多

资源

Circuit Breakers - Hydraulic Magnetic

应用

电信
运输
船舶
发电机
电源
医疗设备
商业食品

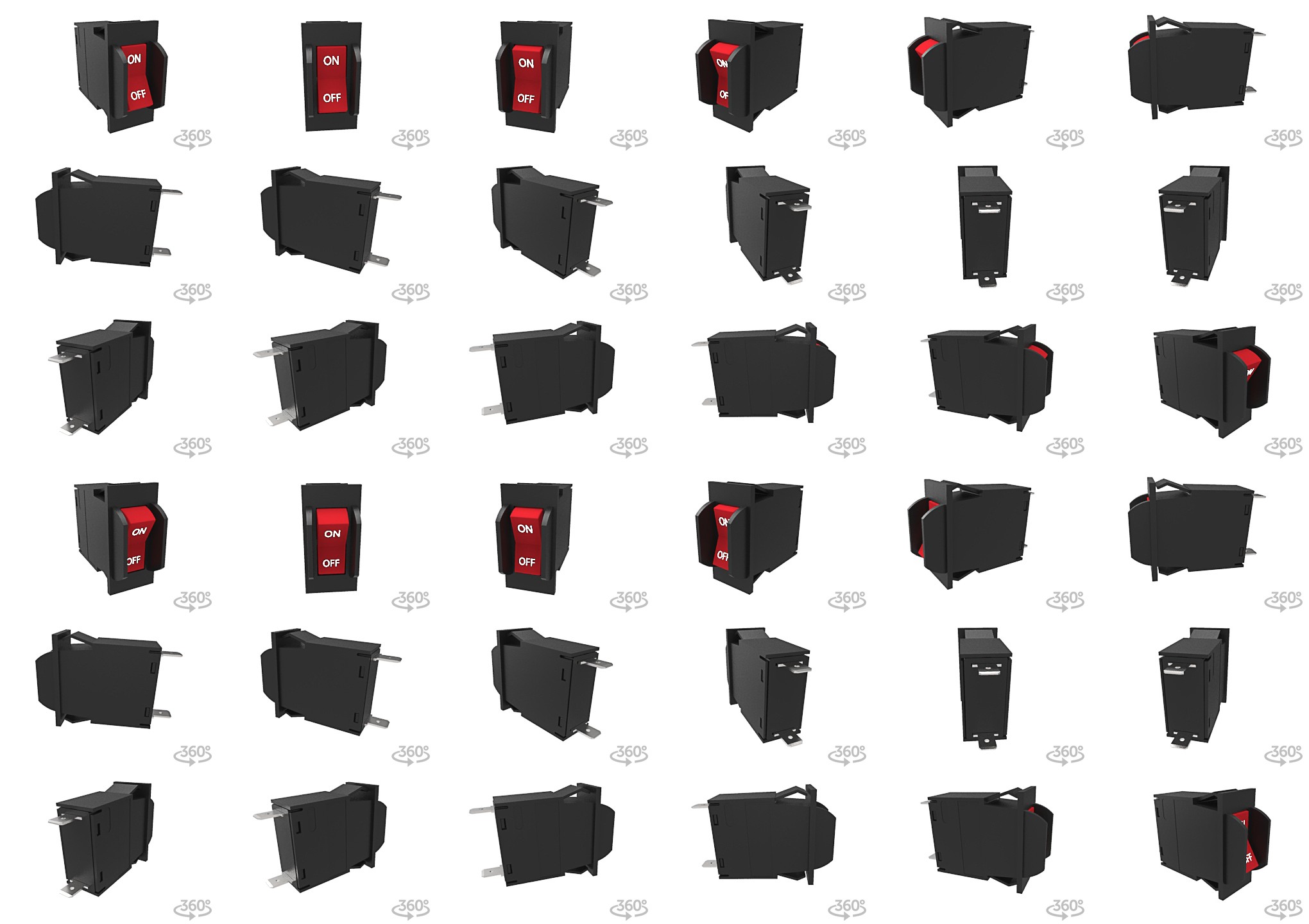

3D 文件
