V 系列 - Contura IV、V 和 VII

产品类型:

密封型摇键开关

说明:

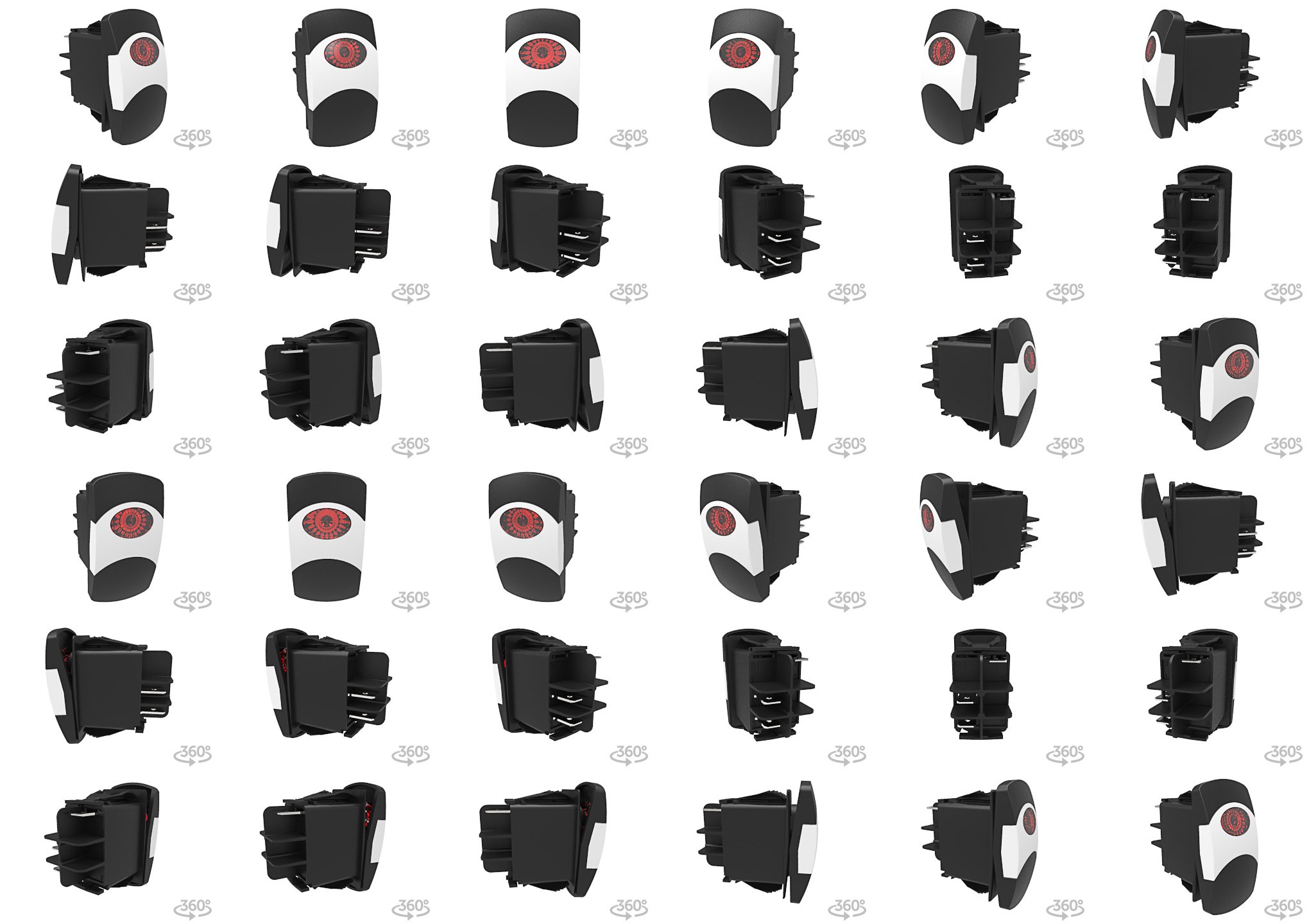

V 系列 Contura IV、V 和 VII 卡入式摇键开关可提供多个独特选项,包括额定值、电路、颜色、照明和符号选择。这些单极或双极开关的驱动器可拆卸且样式与颜色各异,可使用椭圆形镜片或条形镜片照明。 驱动器还可单独购买和储存。可使用可选的插入式端子连接器对线束进行预接线。

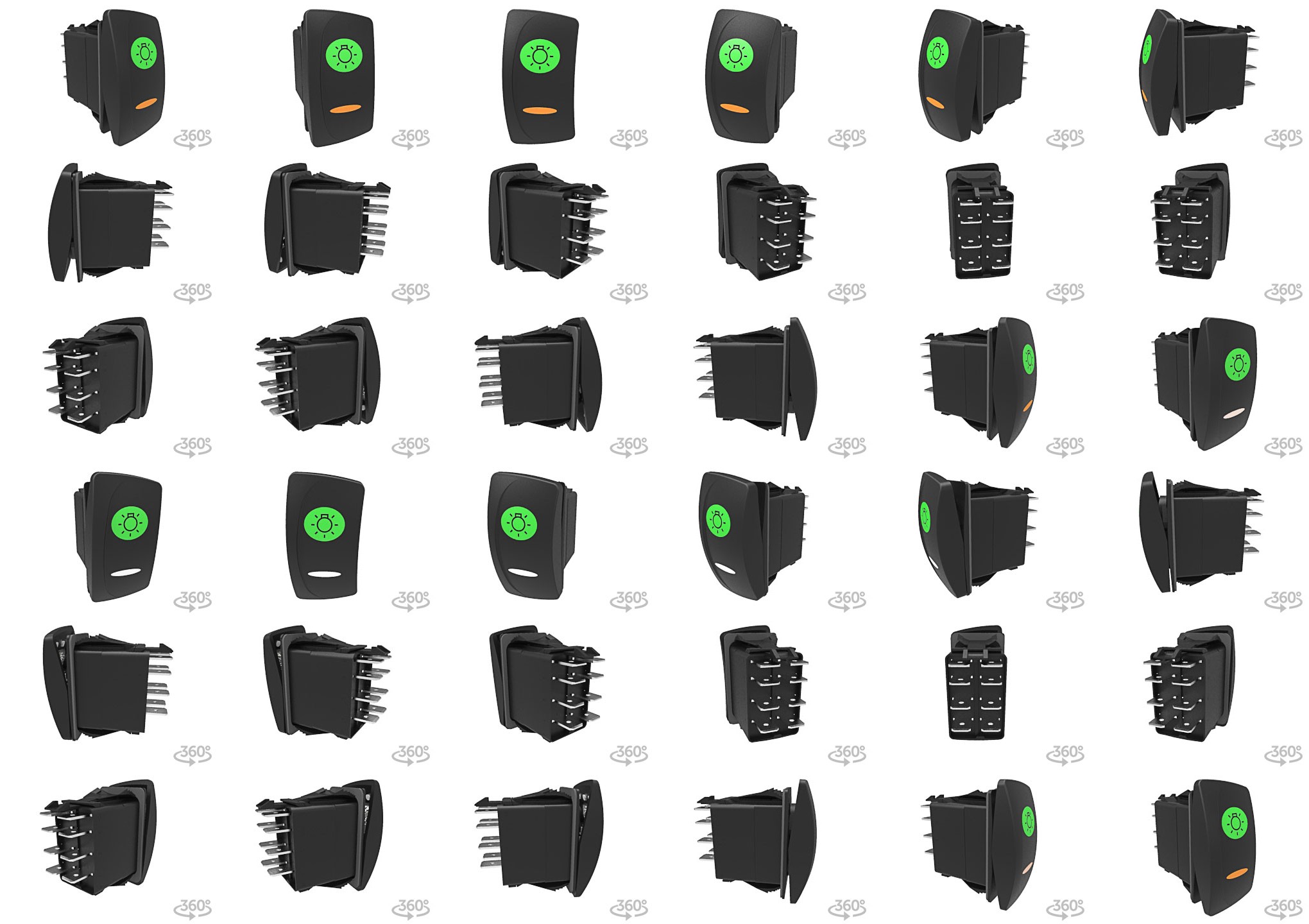

Contura IV 采用不对称“橙色楔形”曲面驱动器,可提供多种新的安装选项,包括半月形、三角形、锥形或层叠形。 具有对称曲面的 Contura V 完美补充了 Contura IV“打造独特造型”的设计理念。

Contura VII 是 Contura 样式的升级版本,采用逐渐弯曲的拐角和边缘设计,能够保证与大多数面板设计兼容。 摇臂的两端有 2 个压花圆垫,能够给人以最大化的直观感受。 圆垫上可以安装任意的条形或椭圆形镜片组合,轻松打造外观独具一格的 Contura VII。

Contura 开关中仅前面板组件带有密封选件,此类开关获得了 IP66 和 IP68 认证 – 对粉尘以及长期的喷水和加压浸水具有完全防护能力,并通过 UL1500 船用产品点火保护试验的认证。 这些开关具有抗振、耐冲击、耐热冲击、防潮和耐盐雾的特点。

View Similar Products »

技术参数

认证

UL CSA

极数1-2 极

额定值

10A 250VAC
15A 125VAC
1/2HP

15A 125VAC
1/2HP
12(2)A 125VAC uT85

15A 125VAC
1/2HP
12(6)A 125VAC T85

10A 250VAC
15A 125VAC
1/2HP 125-250VAC
12(2)A 250VAC uT85

10A 250VAC
15A 125VAC
1/2HP 125-250VAC
12(6)A 250VAC T85

15A 24V

20A 18V

20A 12V

20A 6V

20A 3V

绝缘强度

2,000 V RMS(相反极性)
4,000 V RMS(带电部件与操作员可接触表面之间)

绝缘电阻50 兆欧(最小)
基础材料聚酯

驱动器样式

带凸起手指牵引的凸面摇键
带脊状手指牵引的凸面摇键
带方形镜片的发光凸面摇键
带条形镜片的发光凸面摇键
带方形和条形镜片组合的发光凸面摇键
上述摇键的“软触”版
锁定摇键

驱动器材料

衬底/镜片 - 聚碳酸酯
硬质覆盖物 – 尼龙
软触覆盖物 – 热塑性弹性体

支架/边框材料尼龙
端子选件.250 QC 插片
安装方法卡入式
安装孔尺寸.83" x 1.45";21.08mm x 36.83mm

增值

可使用自定义颜色和图例
特殊电路
安装面板
可选上锁端子连接器
孔塞
驱动器拆卸工具
